Allen-Bradley 1746-NI16V Modulo di ingresso analogo Modulo di controllo logico

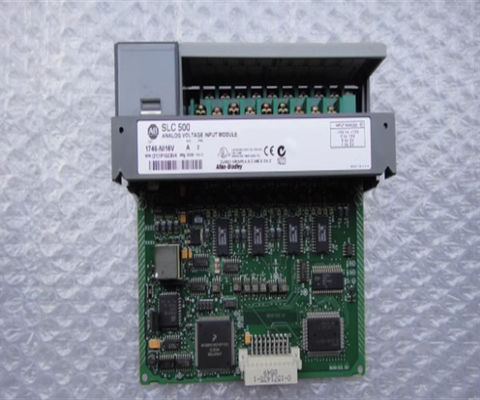

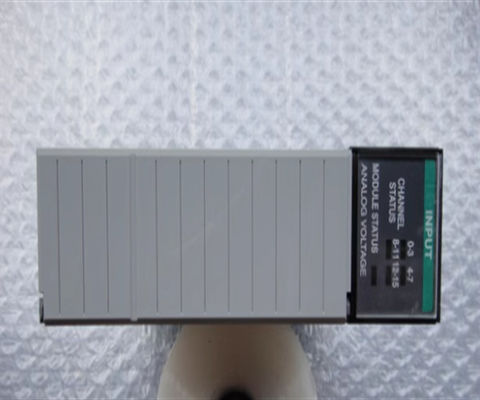

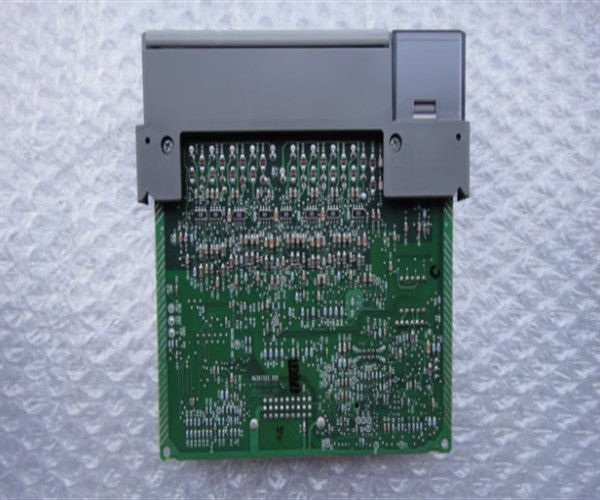

Descrizione di 1746-NI16V

Il 1746-NI16V è un modulo di ingresso analogo della serie SLC 500 di Allen-Bradley.0 a 10 V di corrente continua.

Il modulo 1746-NI16I è un componente che occupa qualsiasi slot disponibile del telaio di un modulo SLC 500.a qualsiasi slot disponibile, ad eccezione dello slot 0 del telaio principale riservato al controllerQuesto modulo occupa solo una sola fessura del telaio. Il telaio principale è il telaio dove è installato il controller.

Questo modulo ha un terminale sostitutivo con numero di parte 1746-RT25G. I cavi pre-cablati possono anche essere utilizzati con questo modulo.Questi cavi pre-cablati sono fabbricati da Allen-Bradley con una varietà di lunghezzeQuesti cavi pre-cablati possono essere associati a blocchi terminali Allen-Bradley quali 1492-AIFM8-3 e 1492-AIFM16-F-3.gli errori causati dal cablaggio manuale possono essere eliminati dal momento che il sistema di terminazione pre-cablato presenta un corretto codice di colore dei fili e un assemblaggio di blocchi terminali facile da gestire.

Questo modulo è elencato UL, approvato C-UL e conforme CE per tutte le direttive applicabili.

L'Allen Bradley 1746-NI16V è un modulo di input analogico della serie SLC 500.e riceve l'alimentazione dall'alimentazione SLC 500 tramite un backplaneLa sua temperatura di funzionamento è compresa tra -25 e 60 gradi Celsius (-13 e 140 gradi Fahrenheit),mentre la sua temperatura di non funzionamento è compresa tra -40 e 85 gradi Celsius (-40 a 185 gradi Fahrenheit). L'umidità relativa di questo modulo varia dal 5% al 95% senza condensazione. Questo modulo appartiene a una categoria di tensione da 10 a +10 Volt DC. La corrente di fondo a 5 Volt è di 125 mA;a 24 volt, la corrente di questo modulo è di 75 mA. Il consumo di energia di questo modulo è di 2.425 Watt max (0,625 Watt a 5 Volt DC e 1,8 Watt a 24 Volt DC).La rimozione o l'inserimento di un modulo mentre una fonte di alimentazione è collegata può causare un arco elettricoIl modulo Allen Bradley 1746-NI16V ha 16 canali di ingresso e una risoluzione di 16 bit.L'intervallo di tensione comune di questo modulo è +/-10.25 volt rispetto al terminale comune analogo. La sua impedenza di ingresso è di 20 Ω e il suo connettore AIFM è a 25-pin D-shell. Questo modulo ha lunghezze di cavo standard di 0.5Uno, due.5Ha una deriva di guadagno di 15 ppm/grado Celsius, e la deriva di offset di ingresso di questo modulo è di 90 mV/grado Celsius.

Circa 1746-NI16V

Il 1746-NI16V appartiene alla serie Allen-Bradley SLC 500 Analog Input Module.Il modulo di ingresso analogo Allen-Bradley 1746-NI16V SLC 500 comunica con un processore SLC 500 attraverso un'interfaccia parallela rivolta alla parte posterioreQuesto modulo riceve la sua potenza elettrica dall'alimentazione centrale SLC 500 del sistema tramite un backplane.L'intervallo di temperatura di funzionamento accettabile del modulo di ingresso analogo Allen-Bradley 1746-NI16V SLC 500 va da -25 gradi a 60 gradi Celsius o -13 gradi a 140 gradi FahrenheitTuttavia, la gamma di temperature non operative va da -40 gradi a 85 gradi Celsius o da -40 gradi a 185 gradi Fahrenheit.

Il rapporto del modulo di ingresso analogo Allen-Bradley 1746-NI16V SLC 500 varia da un minimo di 5% di umidità relativa a un massimo di 95% (non condensante).La corrente di fondo a 5 volt è di 125 milliampereA 24 volt, la corrente di fondo di questo modulo è di 75 milliampere. Il consumo di potenza di fondo di questo modulo è di un massimo di 2.425 watt. Questo sarà di 0.625 watt a 5 volt di corrente continua e 1 watt di corrente continua..8 Watt a corrente continua di 24 Volt. Rimuovere o inserire un modulo mentre una fonte di alimentazione è collegata può portare a un pericoloso arco elettrico.si prega di ricordare di scollegare tutte le fonti di alimentazione prima di rimuovere o inserire questo moduloIl modulo di ingresso analogo Allen-Bradley 1746-NI16V SLC 500 dispone di un totale di 16 canali di ingresso separati e di una risoluzione totale di 16 bit.25 volt rispetto al terminale comune analogo.
