Allen-Bradley 1746-IM16 16 ch-DC Modulo di ingresso per controller programmabile

Descrizione del 1746-IM16

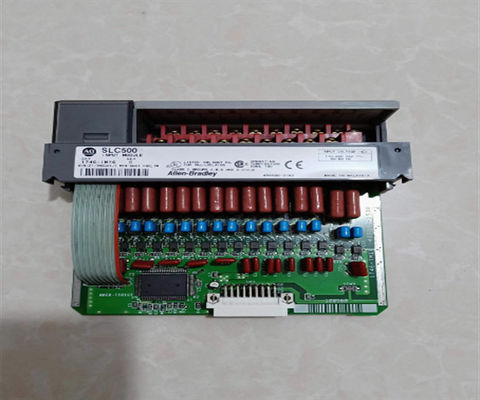

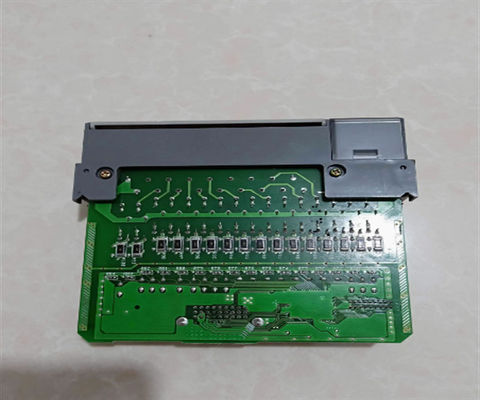

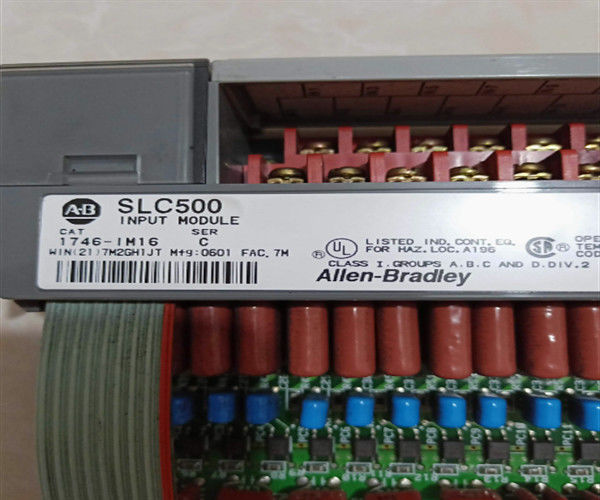

The 1746-IM16 SLC 500 Digital AC Input Module by Allen-Bradley is an input (AC) module with sixteen 200-240V AC inputs and is fitted into any available SLC 500 I/O chassis using an RTB (Removable Terminal Block). Ha 16 punti per comune e una tensione operativa di ingresso di 170-265V AC a 47-63Hz. Ha una valutazione di corrente di backplane di 0.085A a 5 V di corrente continua e un ritardo del segnale elettrico di 35 ms per lo stato ON e 45 ms per lo stato OFF intorno ai suoi punti di ingressoIl 1746-IM16 ha una corrente di ingresso (nom) di 12mA attorno a ciascun punto di ingresso e ha una corrente di sovratensione massima di 1.6AIl modulo ha una dissipazione di potenza massima di 0,35 W in ogni punto e il calore totale dissipato dal modulo è di 6 W.Fornisce l'isolamento di tensione tra i terminali di ingresso e la logica di controllo testata a 1500V ed è NEMA standard ICS 2-230-classificato per l'immunità al rumore. The operating temperature of the 1746-IM16 ranges between 0 and 60 °C (32 and 140 °F) at 5-95% non-condensing humidity limits and it has a non-operational storage temperature of -40 and 85 °C (-40 and 185 °F). Il 1746-IM16 ha una resistenza operativa allo shock di 30G e può sostenere una vibrazione operativa 2.5G a 57-200Hz.

L'Allen-Bradley 1746-IM16 è un modulo di ingresso SLC 500 AC. Questo modulo è specificamente un modulo di ingresso discreto, con sedici (16) canali di ingresso in un singolo gruppo.Ogni canale di questo modulo di ingresso funziona ad un intervallo di tensione di ingresso di 170-265 Volt AC, 47-63 Hertz con un segnale di ingresso nominale di 200 / 240 Volts AC.

Questo modulo si inserisce in qualsiasi telaio SLC 500. Può essere installato nel rack locale, dove è installato il processore SLC 500; su un rack di espansione SLC 500,o come modulo componente di sistemi distribuiti di I/O in sistemi di controllo più grandi. Ha un consumo di corrente di backplane di 0,085 Ampere @ 5 Volts DC.Ciascun canale presenta un ritardo del segnale di 35 millisecondi per il cambiamento di stato OFF a ON e 45 millisecondi per il passaggio ON a OFFIl modulo ha una tensione massima fuori stato di 50 Volt AC e una corrente massima fuori stato di 2 milliamper.di una lunghezza massima non superiore a 20 mm e.6 Ampere con una durata massima di 5 millisecondi.

Questo modulo è idealmente utilizzato per interfacciare dispositivi di segnalazione che forniscono 200/240 Volt AC verso i canali di ingresso del modulo.deve essere installato un relè esterno di interposizione con la tensione CA fornita ai contatti del relè di interposizioneNon vi è alcun limite specifico al numero di istanze di installazione consentite per questo modulo.Questo dipende principalmente dal numero di I/O che il processore host è in grado di ospitare e dalla dimensione della memoria incorporata.

Il 1746-IM16 è un modulo di ingresso AC Allen-Bradley che fa parte della serie SLC-500.e la sua potenza totale è di 6 wattIl 1746-IM16 funziona con una tensione di 200-240V AC per l'input del segnale e la sua tensione di funzionamento è 170-265V AC a 47-63Hz.il 1746-IM16 ha 16 punti di ingresso con 16 punti per comuneLa sua corrente di backplane è di 0,085A a 5V DC o 0A a 24V DC. Per i ritardi del segnale, il 1746-IM16 ha un massimo di 35ms e 45ms di ritardi ON e OFF, rispettivamente.

La tensione massima fuori stato del 1746-IM16 è di 50V AC, la sua corrente massima fuori stato è di 2mA e la sua corrente nominale di ingresso è di 12mA a 240V. La corrente di inrush massima del 1746-IM16 è di 1.6A e il suo tempo massimo di corrente è 0.5ms. Nonostante influisca sul funzionamento del modulo di ingresso 1746-IM16, una resistenza di limitazione della corrente può essere utilizzata per ridurre al minimo la corrente di ingresso.deve essere compatibile con il circuito di ingresso SLC-500.

Il modulo di ingresso CA 1746-IM16 ha un intervallo di temperatura di funzionamento da 0 a 60 °C, un intervallo di temperatura di stoccaggio da -40 a 85 °C e un'umidità di 5 a 95% in un ambiente non condensante per il funzionamento e lo stoccaggio.Il 1746-IM16 aderisce agli standard ICS 2-230 NEMA per l'immunità al rumore.Il 1746-IM16 ha un valore di scossa operativa di 30G.
