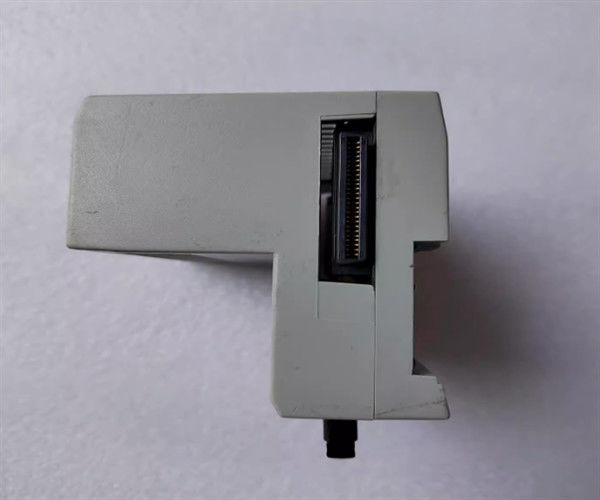

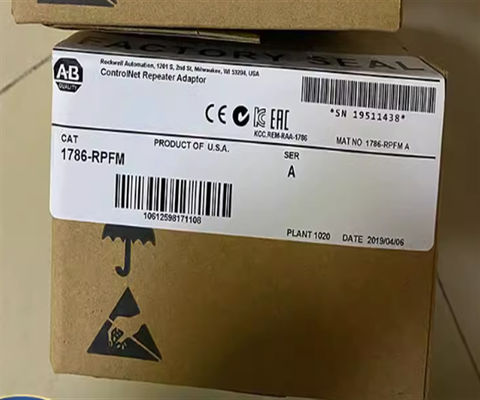

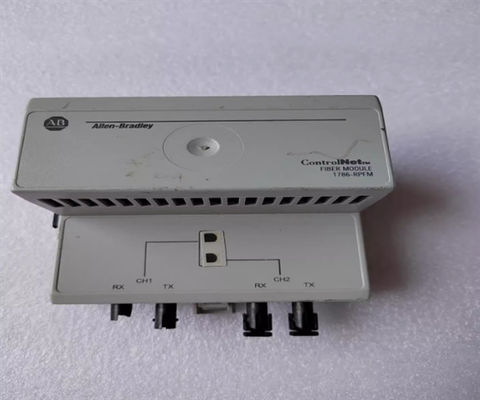

1786-RPFM Allen-Bradley ControlNet Modular Repeater Modulo di fibra a media distanza

Descrizione di 1786-RPFM

Il 1786-RPFM è un accessorio Allen-Bradley ControlNet.

Questo modulo è utilizzato per la conversione del cavo Cox in mezzo a fibra ottica con una distanza massima di 3000 metri o 9843 piedi.Il collegamento in fibra fornisce isolamento tra i nodi connessi e fornisce una maggiore immunità al rumore e ai disturbi elettriciIl collegamento in fibra di questo modulo richiede l'uso di un cavo a 62,5/125 micron, OM1 multi-mode.

Il 1786-RPFM è utilizzato con il modulo 1786-RPA ControlNet Repeater Adapter. fino a quattro (4) 1786-RPFM possono essere utilizzati con One 1786-RPA.la miscelazione dei tipi di ripetitore è consentita quando si assembla una rete ControlNetIl consumo di potenza totale massimo consentito senza danneggiare l'adattatore del ripetitore del modulo e i moduli vicini è di 1,6 A @ 5 V CC.

Il 1786-RPFM è usato idealmente per estendere la lunghezza totale del segmento One (1) ControlNet quando viene utilizzato con la topologia di linea Point-to-Point o Trunk.Può anche essere utilizzato quando si pianifica la costruzione di topologie Star e Ring, per stabilire una rete con più direzioni da un singolo punto.Questi convertitori e moduli di ripetitori in fibra possono essere utilizzati se l'applicazione attraversa un luogo industriale con livelli noti di rumore elettrico elevati e aree pericolose.L'attenuazione massima per un cavo a fibra non deve essere superiore a 13,3 dB. In genere, l'attenuazione del cavo per una lunghezza d'onda di 1300 nm è inferiore a 1,5 dB/km.

RSnetWorx può essere utilizzato per configurare le proprietà di ControlNet e per verificare se il sistema da assemblare è conforme ai requisiti di ControlNet.

Questo dispositivo ha un consumo di corrente di 400 mA, una lunghezza d'onda di 1300 nm e un livello di attenuazione di 13,3 dB.questa unità richiede meno di 3000 metri per segmento tra i due ripetitori ControlNet Fiber, tuttavia la lunghezza massima della sezione dipende dalla qualità della fibra, dal numero di connettori e dal numero di splices.si raccomanda un specialista qualificato a tal fine, poiché la sua installazione richiede un adeguato test di verificaInoltre, l'unità Allen Bradley 1786-RPFM deve essere montata in una camera adatta per massimizzare il funzionamento del modulo.assicurarsi che l'interno di questo recinto sia accessibile con uno strumentoQuesta unità 1786-RPFM ControlNet è utilizzata principalmente per creare una topologia stellare, topologia anello, estendere la lunghezza della rete,e per la conversione di cavi coassiali di rame in supporti in fibraL'unità Allen Bradley 1786-RPFM fornisce un isolamento eccezionale tra i nodi ed è anche meno suscettibile all'ambiente rumoroso rispetto ad altri supporti in rame.Viene anche utilizzato per alimentare vari moduli ripetitoriEntrambi sono dotati di un indicatore di stato che viene interpretato dall'utente per comunicare le condizioni difettose e per verificare se ci sono errori nei dati o meno.

Specifiche tecniche per il 1786-rpfm

Circa 1786-rpfm

Il modulo Allen-Bradley 1786-RPFM è un modulo ripetitore ControlNet.Si tratta di un modulo ripetitore in fibra progettato per medie distanze ed è progettato per essere utilizzato quando è richiesta una rete a fibra a media distanza tra 2 nodi ControlNetLa distanza massima supportata dal 1786-RPFM è di 3000 metri. L'attenuazione totale consentita attraverso il collegamento in fibra, inclusi i connettori, le splice e il cavo in fibra, è di 13,3 dB.I supporti in fibra offrono 2 vantaggi che sono l'isolamento da terra tra i nodi adiacenti e una minore suscettibilità al rumore rispetto ai supporti in rame. fino a quattro moduli 1786-RPFM possono essere collegati ad un adattatore ripetibile 1786-RPA. Inoltre, la potenza totale consumata da quattro moduli 1786-RPFM collegati ad un adattatore ripetibile non deve superare 1.6 Amperi a 5 Volt DCL'adattatore del ripetitore e i moduli potrebbero essere danneggiati se si supera il limite di potenza.

Le dimensioni del modulo ripetitore 1786-RPFM sono: 101,2 millimetri di altezza, 111 millimetri di larghezza e 69 millimetri di profondità.La tensione e la corrente nominali per il modulo ripetitore 1786-RPFM sono di un massimo di 400 milliamperi a 5 Volt DCLa velocità di comunicazione supportata dal modulo ripetitore 1786-RPFM è di 5 Mbps.Il ripetitore può essere montato in qualsiasi orientamentoIl rivestimento utilizzato per il montaggio del modulo ripetitore 1786-RPFM deve avere dimensioni minime di 304,8 x 196,8 x 101,6 millimetri.5/125 micron fibra multimodoIl ripetitore ha un involucro aperto e viene fornito con il codice di temperatura ATEX T5. La temperatura dell'aria circostante non deve superare i 140 gradi Fahrenheit.
