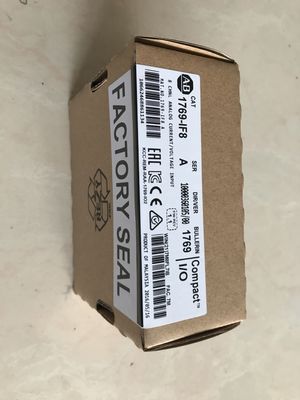

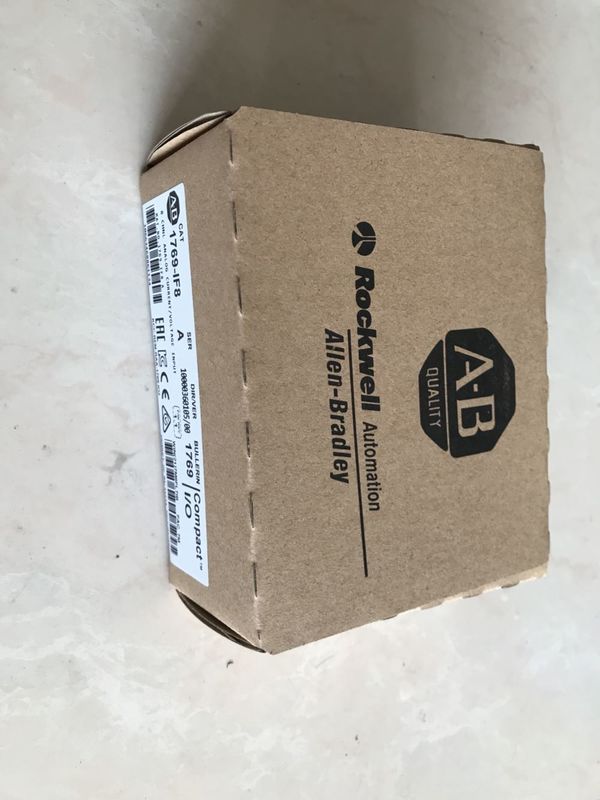

ALLEN-BRADLEY 1769-IF8 CompactLogix 8 Pt Modulo di ingresso analogo

Descrizione del prodotto:1769-IF8 A

• 8 canali di ingresso analogici: Il modulo fornisce 8 canali di ingresso individuali, ciascuno in grado di gestirlivoltaggioOattualesegnali.

• Tipi di segnali di ingresso:

  • Ingressi di tensione: Il modulo può accettare una gamma di segnali di tensione, tipicamente da0–10 VO±10 V.
  • Ingressi correnti: Può anche accettare4–20 mAanelli di corrente, standard in molte applicazioni industriali per sensori che trasmettono dati di misurazione come temperatura, pressione o flusso.

• Conversione ad alta risoluzione: Il modulo offreRisoluzione a 16 bit, che consente misurazioni precise e alta fedeltà nella conversione di dati analogici in segnali digitali.

• Configurazione del canale: Ciascun canale di ingresso è configurabile individualmente per entrambivoltaggioOattuale, consentendo flessibilità a seconda delle esigenze del sensore o dispositivo collegato.

• Ampia gamma di input: Il 1769-IF8 supporta ampi intervalli di ingresso sia per segnali di tensione che di corrente, consentendo di collegare una varietà di sensori e dispositivi analogici direttamente al modulo.

• Alta precisione: Il modulo in genere fornisce una precisione di±0,1%o meglio, garantendo misurazioni del segnale analogico affidabili e precise per il vostro sistema di controllo.

• Frequenza di campionamento dei dati: Il modulo campiona i segnali analogici ad una velocità elevata, generalmente intorno1–2 millisecondi per canale, che lo rende adatto a processi dinamici e in rapida evoluzione.

• Uscita del segnale digitale: Dopo che i segnali analogici sono stati convertiti, i dati elaborati vengono resi disponibili alCompactLogixOMicroLogixcontroller per ulteriore elaborazione logica, controllo o monitoraggio.

• Comunicazione sul backplane: Il modulo comunica direttamente con ilCompactLogixOMicroLogixcontroller tramite il backplane, rendendo l'integrazione con questi sistemi semplice e senza soluzione di continuità.

• Montaggio flessibile e design compatto: Il modulo è progettato per adattarsi alSerie 1769di sistemi I/O modulari, che consente di aggiungere o rimuovere moduli a un sistema in base alle esigenze dell'applicazione. Le sue dimensioni compatte lo rendono ideale per installazioni con vincoli di spazio.

• Indicatori diagnostici e di stato: Il modulo è dotato di LED integrati che forniscono informazioni sullo stato dell'alimentazione, dello stato del canale e indicazioni di guasto, aiutando nella risoluzione dei problemi e nella manutenzione.

• Isolamento: I canali di ingresso analogici sonoisolatodal sistema, proteggendo i componenti elettronici sensibili da disturbi elettrici, picchi e altri disturbi che potrebbero compromettere la precisione della misurazione.

Caratteristiche:1769-IF8 A

• 8 canali di ingresso analogici:

  • Fornisce 8 canali individuali per la misurazione di segnali analogici, consentendo la connessione di un massimo di 8 sensori o dispositivi contemporaneamente.

• Supporta ingressi di tensione e corrente:

  • Intervallo di tensione in ingresso: Accetta segnali come 0-10 V o ±10 V, rendendolo compatibile con una varietà di dispositivi analogici.
  • Intervallo di ingresso corrente: Supporta loop di corrente da 4-20 mA, comunemente utilizzati per sensori industriali come trasduttori di pressione, misuratori di portata e sensori di temperatura.

• Risoluzione a 16 bit:

  • Offre conversione analogico-digitale a 16 bit ad alta risoluzione, fornendo misurazioni accurate e precise.

• Configurabile per canale:

  • Ciascuno degli 8 canali può essere configurato in modo indipendentevoltaggioOattualeingressi, offrendo flessibilità per diversi tipi di dispositivi analogici.

• Ampia gamma di input:

  • Supporta un'ampia gamma di tipi di segnali analogici e intervalli di ingresso sia per tensione (0–10 V, ±10 V) che corrente (4–20 mA), adatto per la maggior parte dei sensori industriali.

• Alta precisione:

  • Il modulo fornisce un'elevata precisione di misurazione, tipicamente entro±0,1%dell'intera gamma, garantendo una conversione affidabile dei dati.

• Campionamento veloce dei dati:

  • Tasso di campionamentoè tipicamente di 1–2 millisecondi per canale, consentendo una rapida acquisizione dei dati per segnali dinamici o in rapida evoluzione.

• Canali isolati:

  • I canali di ingresso sono isolati elettricamente tra loro e dal sistema, proteggendo il modulo e il controller da disturbi elettrici, sovratensioni e altri disturbi.

• Design compatto:

  • Il modulo fa parte diSistema di I/O serie 1769, progettato per una facile integrazione conCompactLogixEMicroLogixcontrollori. Le sue dimensioni compatte consentono installazioni efficienti in termini di spazio in pannelli di controllo o armadi.

• Comunicazione sul backplane:

  • Il 1769-IF8 comunica conCompactLogixOMicroLogixcontrollore tramite ilbackplane, facilitando l'integrazione e la configurazione semplici all'interno del sistema.

• LED diagnostici:

  • LED di statoper ciascun canale e lo stato generale del modulo per indicare rapidamente lo stato operativo del sistema e assistere nella risoluzione dei problemi. Gli indicatori mostrano l'alimentazione, la comunicazione e lo stato degli ingressi.

• Monitoraggio e diagnostica dello stato:

  • Il modulo offrefeedback diagnosticoquali rilevamento di circuito aperto, fuori range, sotto range e guasti hardware, semplificando la risoluzione dei problemi durante il funzionamento.

• Requisiti di alimentazione:

  • Tipicamente opera a24 V CC, che è comune nei sistemi di automazione industriale. Il consumo di corrente del modulo dipenderà dal numero di canali attivi.

• Protezione ambientale:

  • Il modulo è progettato per l'uso in ambienti industriali e offre resistenza alle vibrazioni, agli urti e alle temperature estreme che possono essere riscontrate nelle installazioni in fabbrica o sul campo.

• Configurazione semplice tramite Studio 5000:

  • Il modulo è facilmente configurabile e programmabile utilizzandoStudio 5000 (o RSLogix 5000)software, in cui è possibile definire le impostazioni del canale, la scala e le condizioni di allarme.

Parametri tecnici:1769-IF8 A

Applicazioni:1769-IF8 A

• Misurazione e controllo della temperatura:
  • Utilizzato per collegare sensori di temperatura (ad esempio RTD o termocoppie) che emettono segnali analogici (4-20 mA o 0-10 V) a unCompactLogixOMicroLogixsistema per il monitoraggio e il controllo delle temperature di processo in settori quali la lavorazione degli alimenti, i prodotti farmaceutici o la produzione chimica.
• Monitoraggio della pressione:
  • Ideale per l'interfacciamento con trasduttori di pressione che emettono segnali analogici. IL1769-IF8può digitalizzare le letture della pressione per il controllo e il monitoraggio di sistemi come caldaie, pompe, compressori e sistemi idraulici.
• Misurazione del flusso:
  • Utilizzato in applicazioni come il trattamento delle acque, petrolio e gas e impianti chimici, doveflussometrisegnali analogici in uscita. Il modulo aiuta a misurare e controllare continuamente le portate dei fluidi.
• Rilevamento del livello:
  • Per il controllo del livello dei liquidi in serbatoi, silos e altri contenitori di stoccaggio. Il modulo si collega a sensori di livello che forniscono segnali analogici per monitorare i livelli di riempimento nei processi industriali.

2.Automazione di fabbrica

• Monitoraggio della macchina:
  • Negli ambienti di produzione automatizzati, il 1769-IF8 può interfacciarsi con sensori (ad esempio sensori di vibrazione, spostamento o coppia) che forniscono segnali analogici per monitorare lo stato della macchina, garantendo prestazioni ottimali e rilevando potenziali guasti prima che si verifichino.
• Controllo della posizione:
  • Utilizzato per monitorare la posizione di attuatori, cilindri idraulici o motori elaborando segnali analogici provenienti da sensori di posizione (potenziometri o LVDT), comuni nelle applicazioni che richiedono un posizionamento preciso come la robotica o le macchine CNC.
• Monitoraggio della velocità del motore:
  • Il 1769-IF8 può interfacciarsi con sensori di velocità (ad esempio, tachimetri o encoder con uscite analogiche) per monitorare la velocità di motori o trasportatori in linee di assemblaggio automatizzate o sistemi di produzione.

3.Gestione e monitoraggio dell'energia

• Misurazione della potenza:
  • Utilizzato nei sistemi di gestione dell'energia per interfacciarsi con contatori di potenza che emettono segnali analogici che rappresentano parametri quali tensione, corrente, consumo energetico e utilizzo dell'energia. Questi dati possono essere utilizzati per il monitoraggio in tempo reale, il bilanciamento del carico e l'ottimizzazione del consumo energetico nelle strutture.
• Monitoraggio delle sottostazioni:
  • Il modulo può raccogliere dati dalle uscite analogiche dei dispositivi utilizzati nelle sottostazioni elettriche (ad esempio trasformatori, interruttori automatici e regolatori di tensione) per monitorare parametri elettrici critici, garantendo che la distribuzione dell'energia rimanga stabile e affidabile.
• Gestione energetica degli edifici:
  • Per il controllo e il monitoraggio dell'uso energetico negli edifici, compresi i sistemi HVAC, il controllo dell'illuminazione e il monitoraggio delle condizioni ambientali (ad esempio, umidità, temperatura). Il 1769-IF8 consente l'integrazione con vari sensori di automazione degli edifici.

4.Monitoraggio ambientale

• Monitoraggio della qualità dell'acqua:
  • Negli impianti di trattamento dell'acqua, il 1769-IF8 può essere utilizzato per interfacciarsi con sensori che misurano parametri come pH, torbidità, livelli di cloro o ossigeno disciolto. Questi sensori in genere emettono un segnale analogico che viene inviato al modulo per il monitoraggio e il controllo continui dei processi di trattamento dell'acqua.
• Monitoraggio della qualità dell'aria:
  • Utilizzato per interfacciarsi con sensori di qualità dell'aria che rilevano inquinanti come anidride carbonica (CO2), ossidi di azoto (NOx) o particolato. I dati provenienti da questi sensori possono essere utilizzati per monitorare la qualità dell’aria in ambienti industriali o urbani, contribuendo a soddisfare gli standard normativi e garantire la sicurezza dei lavoratori.
• Monitoraggio dell'umidità del suolo:
  • Nelle applicazioni agricole, il 1769-IF8 può raccogliere dati dai sensori di umidità del suolo che emettono segnali analogici, contribuendo a ottimizzare i sistemi di irrigazione e l'utilizzo dell'acqua nelle operazioni agricole.

Personalizzazione:1769-IF8 A

• Personalizzazione a livello di canale: IL1769-IF8ti permette di configurare ciascuno dei suoi8 canali di ingressoindipendentemente. Ciò significa che per ciascun canale è possibile selezionare se l'ingresso sarà asegnale di tensione(ad esempio, 0-10 V o ±10 V) o asegnale corrente(ad esempio, 4-20 mA).
  • Ad esempio, potresti avere i canali 1–4 configurati peringressi di tensione(misurazione della temperatura o della pressione), mentre i canali 5–8 sono impostati peringressi attuali(misurazione del flusso o della concentrazione chimica).
• Questo livello di personalizzazione rende il 1769-IF8 molto flessibile e adattabile a una varietà di sensori analogici in un unico sistema.

2.Ridimensionamento e calibrazione:

• Scala dei segnali di ingresso: Una volta configurato il modulo per il tipo di ingresso appropriato, è possibilescalai valori grezzi di input devono corrispondere alle unità ingegneristiche (ad esempio, gradi Celsius, psi o litri al minuto). ILStudio 5000ORSLogix5000il software di programmazione consente di configurare ilridimensionamento dell'ingressoin base alla portata del sensore e alla portata di uscita desiderata.
  • Esempio: Se si utilizza un sensore di temperatura con un'uscita 4-20 mA che corrisponde a un intervallo di 0-100°C, è possibile scalare l'ingresso 4-20 mA per produrre un valore 0-100°C nel sistema, rendendo i dati molto più utile per il controllo e il monitoraggio.
• Calibrazione: Sebbene il 1769-IF8 non offra la calibrazione automatica del sensore, è possibile configurarla manualmentecalibrazionefattori nella logica del controller per regolare le letture, tenere conto della deriva del sensore o garantire che i dati corrispondano accuratamente alle misurazioni fisiche effettive.

3.Personalizzazione della diagnostica e del monitoraggio dei guasti:

• Impostazioni delle soglie per gli allarmi: È possibile configuraresoglie di allarmeper i singoli canali in base ai valori di ingresso scalati. Ad esempio, potresti impostare un allarme che si attivi se un sensore di temperatura supera una determinata soglia (ad esempio, sopra 85°C) o se un flussometro scende al di sotto di un livello critico (ad esempio, sotto 10 litri/min).
  • Questa personalizzazione può aiutare a fornire un monitoraggio proattivo del sistema e avvisare gli operatori di potenziali problemi prima che diventino critici.
• Gestione dei guasti: IL1769-IF8fornisce funzionalità diagnostiche comerilevamento di circuito aperto(per ingressi di corrente),sopra/sottogammarilevamento edifetti del canale. È possibile impostare la logica all'interno del PLC per gestire questi errori in diversi modi, inclusa la registrazione degli errori, l'attivazione di allarmi o l'esecuzione di arresti di sicurezza.

4.Filtraggio degli ingressi e riduzione del rumore:

• Impostazioni filtro: Alcune applicazioni potrebbero richiedere il filtraggio dei segnali analogici per attenuare il rumore o le fluttuazioni ad alta frequenza. Mentre il1769-IF8non ha opzioni di filtro integrate, puoi implementarlefiltraggio basato su softwarenel codice PLC (utilizzando tecniche di media o filtri passa-basso) per ridurre il rumore proveniente dai segnali del sensore.
• Attenuazione del segnale: Per i segnali provenienti da sensori che presentano fluttuazioni o picchi rapidi (ad esempio, da pompe o motori), è possibile configurare la logica personalizzata nelStudio 5000per mediare o livellare i valori di input nel tempo. Ciò aiuta a garantire decisioni di controllo più stabili basate sull'ingresso analogico.

5.Ridimensionamento in unità personalizzate:

• Il 1769-IF8 te lo consentesegnali di ingresso in scalain unità ingegneristiche personalizzate significative per la tua applicazione. Ad esempio, invece di ricevere dati grezzi da 0 a 10 V per un sensore di temperatura, è possibile scalare il segnalegradi FahrenheitOCentigrado.
  • InStudio 5000, è possibile impostare i valori di scala per convertire i dati di input grezzi in unità comegradi,pressione (psi),umidità (%UR),flusso (l/min), ecc.
• Esempio: Se un sensore di pressione emette 0-10 V per un intervallo di 0-100 psi, è possibile scalare la tensione in ingresso da 0-10 V a0–100 PSIutilizzando una funzione di ridimensionamento definita dall'utente.

6.Registrazione e archiviazione dei dati:

• Sebbene non sia direttamente una funzione di1769-IF8modulo stesso, è possibile utilizzare gli input del modulo perregistrare i datinel tuoPLCe quindi archiviare i dati in database, sistemi di controllo o sistemi basati su cloud per ulteriori analisi. È possibile memorizzare valori grezzi o scalati a intervalli regolari e utilizzarli per l'analisi delle tendenze, il reporting e la risoluzione dei problemi.

7.Configurazione avanzata della comunicazione:

• Mentre il1769-IF8comunica con ilCompactLogixOMicroLogixsistema tramite ilbackplane(e non è progettato per la comunicazione remota), puoi personalizzare il modo in cui si integra nel tuo sistema di controllo generale. Puoi impostare:
  • Tempi e pianificazione della comunicazioneper ottimizzare lo scambio dati tra il controllore e il modulo I/O.
  • Strategie di ridondanza o failoverutilizzando più moduli 1769-IF8 in una configurazione I/O distribuita per garantire la disponibilità dei dati anche in caso di guasto hardware.

8.Indicatori di errore/stato personalizzati tramite software:

• Il modulo 1769-IF8 fornisce LED di stato fisico permoduloEsingoli canali, ma puoi personalizzarlo ulteriormentesegnalazione dello statoall'interno del tuo software.
  • Puoi implementare customcodici di erroreOindicatori di statoin base a condizioni specifiche come fuori campo, sotto campo o perdita di segnale, e questi possono essere visualizzati sui pannelli operatore o inviati a sistemi di monitoraggio.

9.Ridondanza e strategie di backup:

• Sebbene il modulo 1769-IF8 non disponga di ridondanza o funzionalità di backup integrate, è possibile implementarleridondanzaa livello del sistema di controllo, come ad esempio:
  • Configurazioni con doppio processoreOconfigurazioni di hot standbycon sistemi I/O ridondanti.
  • Backup basato su software per dati critici in caso di guasto del modulo o del sistema, compreso l'uso di moduli I/O secondari che potrebbero assumere il controllo in caso di guasto.

10.Programmazione personalizzata avanzata:

• Nel tuoProgrammazione PLC, puoi crearelogica personalizzatain base agli ingressi analogici per guidare azioni di controllo specifiche. Per esempio:
  • CreareCircuiti PIDper il controllo preciso di processi come la temperatura o la pressione.
  • Azioni condizionaliin base ai valori di input (ad esempio, accendere una pompa se la pressione scende al di sotto di una soglia).
  • Sistemi di controllo batchche si basano su misurazioni analogiche precise per le decisioni di processo.

11.Routine di calibrazione personalizzate:

• Puoi implementareroutine di calibrazionenel programma PLC per controllare e regolare periodicamente gli ingressi per garantire che siano in linea con le misurazioni fisiche. Ciò potrebbe essere utile in applicazioni che richiedono elevata precisione per lunghi periodi.
