Allen-Bradley 1786-RPCD ControlNet Dual Copper Coaxial Repeater Module

Descrizione del 1786-RPCD

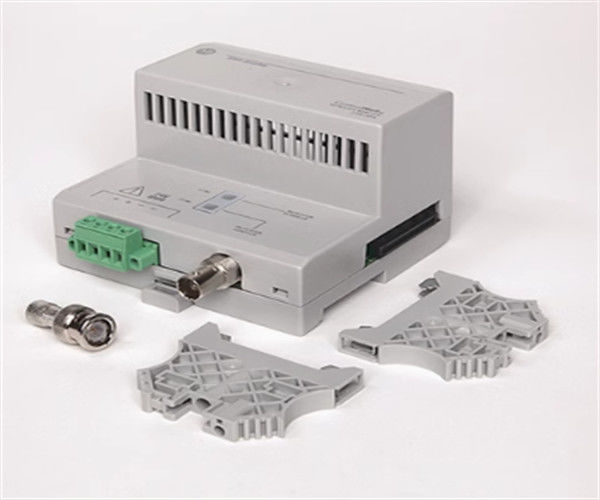

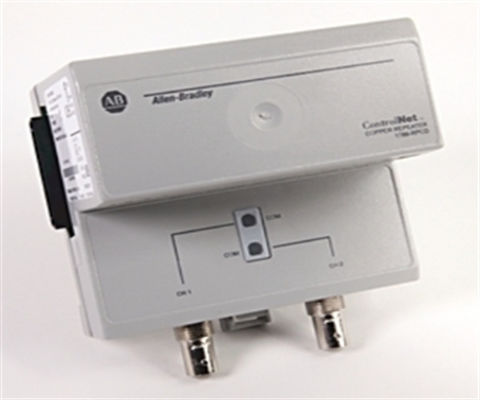

Il 1786-RPCD è un modulo ripetitore ControlNet di Allen-Bradley.Questo modulo ripetitore è utilizzato con un adattatore ripetitore con numero di catalogo 1786-RPA/B. Fino a quattro (4), 1786-RPCD può essere installato insieme a un singolo adattatore ripetitore. Il 1786-RPCD viene fornito con due (2) porte ControlNet che supportano il cavo coassiale RG6.questo modulo adattatore può essere utilizzato per estendere le reti ControlNet in lineaOltre alle topologie menzionate, il 1786-RPCD è utilizzato nelle reti ControlNet basate su hub,per implementare una copertura ControlNet a distanza più lunga e implementare segmenti isolati di ControlNetI canali non utilizzati delle porte devono essere collegati con una resistenza di 75 Ohm con numero di catalogo Allen-Bradley 1786-XT.Dispone di una corrente di assunzione di 400 mA a 5VDC con un consumo di energia di 2 Watt, massimo, e dissipazione di potenza di 2 Watt, massimo.Dispone di un alloggiamento aperto, pertanto questo modulo deve essere montato all'interno di un alloggiamento che fornisca un'adeguata protezione contro gli elementi industrialiQuesto modulo ha una temperatura di funzionamento di 0-60 gradi Celsius. Il 1786-RPCD ha due (2) indicatori di stato LED come indicatori di canale 1 e canale 2.il LED è illuminato verde e un canale di comunicazione attivo ha il suo LED lampeggiante verdeQuesto modulo misura 4.048 pollici o 101.2 mm (altezza); 4.44 pollici o 111 mm (larghezza) e 2.76 pollici o 69 mm (profondità).

Il 1786-RPCD è una rete di controllo del modulo ripetitore coassiale prodotta da Allen-Bradley.e ha un assorbimento di corrente di 400mA a 5 Volt DC massimo. Il 1786-RPCD è progettato per estendere la lunghezza di una rete, fornire una topologia punto-punto o fare la conversione dei media di rete da media coassiali a media a fibra e viceversa.La temperatura di funzionamento del 1786-RPCD è da 32 a 140 gradi Fahrenheit, una temperatura di non funzionamento di 60 gradi, per la conduzione dell'immunità RF secondo le norme IEC 61000-4-5.con un'umidità relativa compresa tra 5 e 95% per l'umidità non condensanteIl 1786-RPCD è alimentato da un adattatore ripetitore. Il 1786-RPCD rende facile collegare più segmenti di rame da 1000 metri a un singolo adattatore ripetitore (il 1786-RPA).Esso fornisce due canali di rame e indicatori di stato dell'attività per ciascun canaleIl 1786-RPCD è costituito da due indicatori di stato che vengono interpretati dall'operatore per comunicare le situazioni di guasto e se si accende,compresi i casi di errore dei dati ottenuti dai moduli. Il suo valore di ritardo è di 100ns. Quando si installa il modulo 1786-RPCD, posizionare il modulo 1786-RPCD ad un angolo di 30 gradi.Agganciare il labbro sul retro del modulo alla parte superiore del binario DIN e ruotarlo sul binario. Quindi premere il modulo sulla rotaia DIN fino a quando non appare il getto. Nel frattempo la scheda di blocco dovrebbe scattare nella posizione corretta e bloccare il modulo alla rotaia DIN. Quando necessario,scorrere il modulo verso sinistra per collegarsi con l'adattatore del ripetitore o un altro modulo del ripetitoreÈ importante essere attenti quando si inserisce o si rimuove il modulo.Dovrebbe essere spento quando si entra e si disconnetteLa RPCD 1786 si applica quando nella rete è richiesta la topologia basata su un hub e i segmenti hanno bisogno di una distanza di filo di rame più lunga;la progettazione della rete richiede una sezione separata e il numero di nodi richiede anche ripetitori.

Specifiche tecniche per il 1786-rpcd

Circa il 1786.

Il modulo 1786-RPCD di Allen-Bradley/Rockwell Automation è un modulo ripetitore.Questo modulo ripetitore è prodotto come parte della serie di accessori Allen-Bradley ControlNet ed è progettato per essere un componente chiave nei sistemi di media coassiali ControlNetIl modulo ripetitore 1786-RPCD è un modulo ripetitore coassiale che può essere utilizzato per ripetere segnali coassiali su una rete in ambiente industriale.Il valore nominale di assunzione di corrente del backplane per il modulo ripetitore 1786-RPCD è di 400 milliampere. The 1786-RPCD repeater module can be installed in a ControlNet coax media system that uses the point-to-point or bus/trunk line topology where 1 fiber module transmits to another fiber module in the systemNon ha bisogno di un nodo installato per funzionare. Tutto ciò di cui ha bisogno è un terminatore da 75 Ohm se non è collegato a un segmento coassiale.

Il modulo ripetitore Allen-Bradley/Rockwell Automation ControlNet Accessories 1786-RPCD può anche essere utilizzato per ottenere la ridondanza dei media o la ridondanza dei moduli in un sistema di media coassiale ControlNet.La ridondanza dei media può essere utilizzata con la topologia della rete di bus lineare o con la topologia della rete di bus anulareNon può essere utilizzato con entrambe le topologie contemporaneamente, tuttavia, e ciascuna topologia ha i propri vantaggi e svantaggi che influenzeranno l'intero sistema.Il modulo ripetitore 1786-RPCD può essere installato su una rotaia DIN. se è installato su una rotaia DIN,non deve mai essere installato a destra di un modulo ripetitore di fibra 1786-RPFRL/B o a destra di un modulo ripetitore di fibra 1786-RPFRXL/B, altrimenti non funzionerà correttamenteInvece, il modulo ripetitore 1786-RPCD dovrebbe essere installato a sinistra di questi moduli ripetitori a fibra.
