Rockwell Automation ControlNetTM 1786-RPFS Modulo ripetitore a fibra a corta distanza

Descrizione del 1786-RPFS

Il modulo ripetitore 1786-RPFS è un modulo ripetitore a fibra a corta distanza prodotto da Allen-Bradley.E' anche usato per creare una stella.Questo modulo a corta distanza è alimentato da una fonte di tensione di 24 Volt DC.Collega 2 prodotti ControlNet con un collegamento in fibraIl modulo ripetitore 1786-RPFS può funzionare correttamente fino a una distanza di 300 metri tra due moduli ControlNet.Questo modulo ripetitore ha anche isolamento da terra tra i nodi ed è meno influenzato dal rumore rispetto ad altri moduli ripetitori.

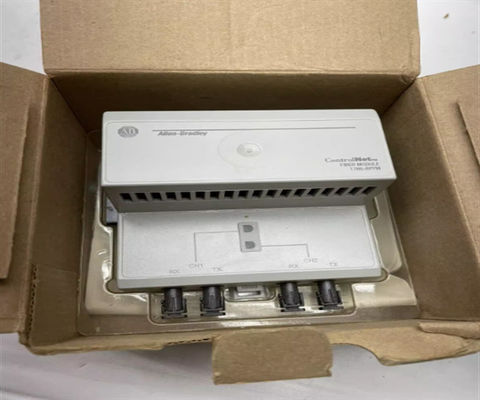

I moduli ripetitori 1786-RPFS sono composti da diversi componenti.Un connettore backplane è presente sul lato sinistro del modulo e ci sono indicatori LED sulla parte superiore per trasmettere informazioni sul canale 1 e canale 2Una scheda di blocco del modulo è anche inclusa accanto alle porte di fibra del canale 1 e del canale 2. Ci sono tappi protettivi sulle porte di fibra per ulteriore sicurezza.Il modulo ripetitore 1786-RPFS è alimentato con 300 milliamperi di corrente e 5 Volt di tensione massima CCIl modulo consuma una potenza totale di 1,5 Watt. Il ripetitore utilizza fibra HCS di tipo 200/230 e supporta una velocità di comunicazione di 5 Mbps.L'intervallo di temperatura della fibra dovrebbe essere compreso tra -20 e 80 gradi CelsiusIl raggio di curvatura della fibra è di 1,5 pollici durante l'installazione e di 0,4 pollici durante il funzionamento.La fibra ha una lunghezza d'onda di funzionamento di 650 nm e la potenza del trasmettitore è superiore a 5 mW/mm2.

Specifiche tecniche per il 1786-RPFS
