Allen Bradley 1788-ENBT Modulo di imballaggio originale Rockwell Automation

Descrizione DEL1788-ENBT

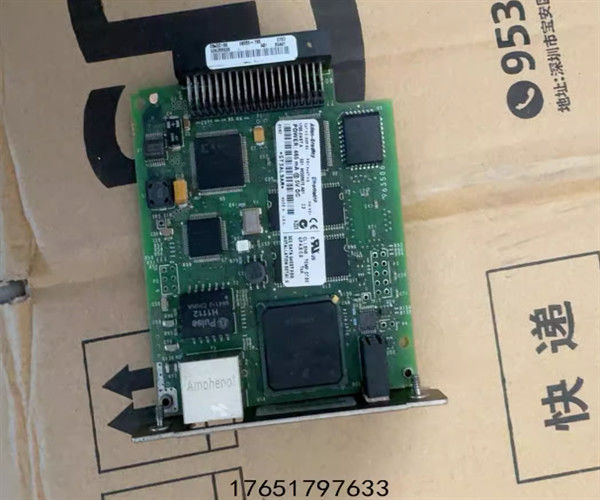

L'Allen-Bradley 1788-ENBT è un modulo di comunicazione I/P Ethernet.Questa scheda elettronica è specificamente chiamata una scheda figlia Ethernet I / P che si adatta direttamente a uno slot assegnato di un controller FlexLogixIl 1788-ENBT ha una porta fisica RJ45 che supporta l'interfaccia con le reti Ethernet I/P con velocità di trasmissione di 10 Mbps/100 Mbps in modalità half- o full-duplex.

Il 1788-ENBT ha un piccolo fattore di forma. È alimentato attraverso il backplane e richiede 5V dc @ 465mA con un consumo di energia di 5V dc, 2.33W e una dissipazione termica di 8,0 BTU / ora.Ha una tensione nominale isolata di 500V ac per 60 secondi.

Il 1788-ENBT supporta la connessione diretta o l'interfaccia tramite switch Ethernet standard.Questa porta di comunicazione supporta la comunicazione con l'interfaccia uomo-macchina (HMI), Controllo di supervisione e acquisizione dei dati (SCADA), convertitori e gateway. Può anche essere utilizzato per inviare e ricevere messaggi da e verso i controller della rete.

Il 1788-ENBT è dotato di indicatori LED di stato utilizzati per indicare lo stato della rete, lo stato del collegamento e l'indicatore percentuale di utilizzo.

Il modulo 1788-ENBT non supporta la rimozione e l'installazione con alimentazione (RIUP).

La scheda figlia ha quattro (4) LED di stato come il LED di stato del collegamento, il LED di stato del modulo, il LED di stato della rete e il LED della percentuale di utilizzo.Il 1788-ENBT ha una (1) porta RJ45 utilizzata per l'interfaccia Ethernet. Prima di installare la scheda figlia, assicurarsi che la corrente sia scollegata per evitare archi elettrici.

Caratteristiche del1788-ENBT:

• 1 porta Ethernet RJ-45
• Supporta velocità di trasmissione di 10 Mbps / 100 Mbps
• Supporta 32 connessioni CIP
• Disponibile nella confezione originale
• In magazzino
