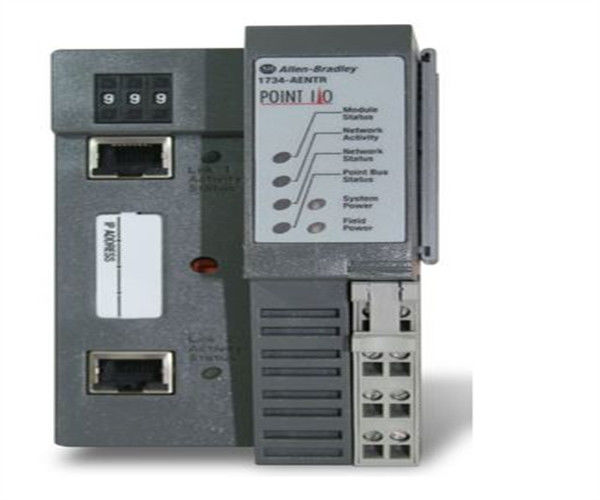

Allen-Bradley 1734-AENTR Ethernet/IP Adapter Module Modulo di alimentazione

Descrizione di1734-AENTR

L'Allen-Bradley 1734-AENTR è un modulo di comunicazione dual Ethernet POINT I/O utilizzato per collegare un rack I/O POINT al controller centrale della rete Ethernet I/P.Questo adattatore è in grado di essere implementato in Ring, topologia stella e albero ed è alimentato da un alimentatore esterno 24VDC.

Il 1734-AENTR supporta il protocollo TCP/UDP/IP con connessione fisica stabilita utilizzando il cavo di categoria 5 o di categoria 6.Questo adattatore supporta velocità di trasmissione 10/100 Mbit con funzione di negoziazione automatica.

L'indirizzo IP può essere assegnato tramite gli interruttori del pollice o con l'uso dell'utilità DHCP BOOT-P. Nella maggior parte delle applicazioni questo modulo è configurato con un indirizzo IP statico.l'indirizzo IP non cambia anche se il dispositivo è spentoIn alternativa, il modulo può essere configurato con indirizzo IP dinamico.Questa modalità è applicata in applicazioni con requisiti molto specifici in quanto può causare errori di comunicazione a causa di un improvviso cambiamento dell'indirizzo IP.

Questo modulo è installato nella parte più a sinistra di un sistema di I/O POINT ed è l'unico modulo che stabilisce la connessione alla rete e al controller principale.Trasferisce i dati I/O dal suo backplane I/O locale al controller attraverso la reteInoltre, questo adattatore POINT I/O supporta la comunicazione simultanea con diversi moduli di scanner.L' Allen-Bradley 1734-AENTR I/O è un adattatore Ethernet a 2 porte che fornisce connettività di rete Ethernet/IP a una velocità da 10 a 100 Mbits/s, half o full-duplex. Viene fornito con 2 porte per i connettori RJ-45 di categoria 5 per il pass-through, che vengono utilizzati per supportare le reti anulare o daisy chain/lineare,e le attuali topologie di rete a base di alberi e stelle. Queste porte Ethernet sono configurate come switch incorporati. L'adattatore fa parte della serie 1734 di adattatori di comunicazione a 2 porte per moduli POINT I/O.Utilizza messaggi incapsulati nel protocollo standard TCP/UDP/IPPer l'interfaccia si utilizza il cavo a coppia tortuosa di categoria 5. Non sono richieste tabelle di programmazione e di routing della rete.il 1734-AENTR è in grado di supportare simultaneamente connessioni da più controllerL'adattatore 1734-AENTR è montato e posizionato verticalmente su una rotaia DIN.Altri modi per impostare l'indirizzo Internet Protocol della rete includono il recupero dell'indirizzo IP da una memoria non volatile e l'utilizzo di un server DHCP (impostare il modulo a DHCP abilitato). Per evitare il controllo non autorizzato o la perdita di controllo, assegnare un indirizzo IP fisso all'adattatore I/O. Se si utilizza l'utility DHCP, assicurarsi che sia configurato con lo stesso indirizzo IP dell'adattatore.

L'Allen-Bradley 1734-AENTR è un modulo di comunicazione Ethernet dotato di doppia I/O. Supporta la topologia anello, stella e albero e una velocità di trasmissione di 10/100 Mbits/s in modalità Half o Full-Duplex.Questo modulo supporta il montaggio DIN e richiede 24 volt di tensione di ingresso DC.
