Descrizione di 1734-IE2C

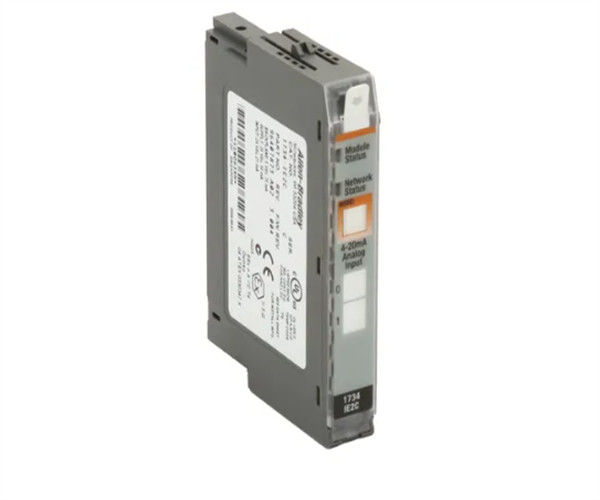

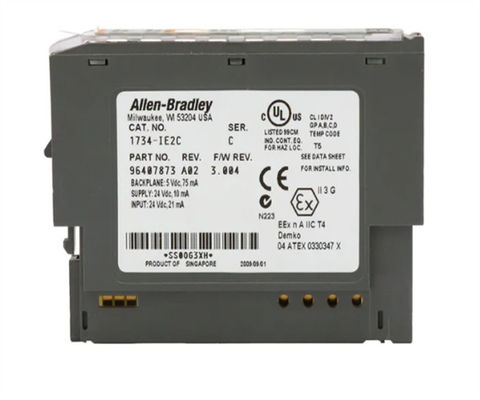

Il modulo 1734-IE2C è un membro della serie Allen-Bradley 1734 di moduli distribuiti di I/O. Questo modulo opera a una corrente di ingresso da 4 a 20 mA o uno da 0 a 20 mA.dimensione del filo raccomandato è da 22 a 14 AWG filo di rame solido o stratificato blindato a 167 gradi Fahrenheit o superiore.
Questo modulo pesa circa 0,036 chilogrammi o 0,08 libbre. Inoltre, ha una classificazione di tipo di involucro in stile aperto e ha dimensioni di 56 x 12 x 75,5 millimetri o 2,21 x 0,47 x 2.97 polliciIl design compatto del 1734-IE2C ̇ rende facile l'installazione e può essere montato orizzontalmente o verticalmente.
Il modulo analogico di corrente di ingresso I/O 1734-IE2C POINT ha 2 canali singoli, non isolati.posizionare l' interruttore chiave a 3Il 1734-IE2C è un modulo a 2 canali che converte una corrente di ingresso analogica in un valore digitale e legge una corrente di ingresso compresa tra 0 e 20 mA o 4 e 20 mA a seconda della modalità selezionata.Le reti supportate includono ControlNetInoltre, il 1734-IE2C utilizza un alimentatore DC esterno con tensione nominale da 10 a 28,8 volt DC e 24 volt DC, e utilizza una corrente con tensione nominale di 10 mA.Il 1734-IE2C è indicato per resistere 2550 Volt DC per 60 secondi e ha 50 Volt di tensione di isolamento continuoEsso emette una dissipazione di potenza massima di 0,6 W a 28,8 Volt DC e una dissipazione termica massima di 2,0 BTU/ora a 28,8 Volt DC.
La 1734-IE2C è fondamentalmente una scheda di ingresso analogica che richiede una base terminale per funzionare.o 1734-TOPSQuesto modulo supporta il montaggio verticale e orizzontale e supporta il montaggio su una rotaia standard DIN da 35 mm.l'interruttore del modulo deve essere posizionato nella posizione 3.
Il 1732-IE2C è dotato di un convertitore interno analogico a digitale (ADC) che ha una risoluzione di conversione di 16 bit su 0...21 mA 0,32 μA/cnt utilizzando la conversione Delta-Sigma.I dati convertiti sono memorizzati in formato Integer firmato con una precisione assoluta di 00,1% a scala completa @ 25 °C (77 °F) con precisione di deriva di 30 ppm/°C.
Il 1734-IE2C è compatibile per l'uso con qualsiasi piattaforma di controller Allen-Bradley.Piattaforme di controllo CompactLogix e ControlLogixQuesto modulo supporta una varietà di adattatori di comunicazione che consentono al modulo di comunicare con il master controller su un particolare protocollo industriale.
Specifiche tecniche per il 1734-IE2C
| Produttore |
Rockwell Automation |
| Risoluzione |
16 bit over 0...21 mA 0,32 μA/cnt |
| Tipo di modulo |
Modulo di ingresso analogo |
| Serie |
PUNTO I/O |
| Numero di parte/catalogo. |
1734-IE2C |
| Marchio |
Allen Bradley |
| Numero di uscite |
Due (2) canali a fine singolo non isolati |
| Segnale di uscita |
0-20 mA; 4-20 mA |
| Accuratezza assoluta |
00,1% Scala completa @ 25° Celsius |
| Risposta a passaggio di ingresso (per canale) |
80 ms @ Notch = 50 Hz 70 ms @ Notch = 60 Hz (default) 16 ms @ Notch = 250 Hz 8 ms @ Notch = 500 Hz |
| Tasso di aggiornamento dell'input per modulo |
120 ms @ Notch = 50 Hz 100 ms @ Notch = 60 Hz (default) 24 ms @ Notch = 250 Hz 12 ms @ Notch = 500 Hz |
| Prelievo corrente |
75 mA @5V dc |
| Dissipazione del potere |
0.6 W @ 28,8 V di corrente continua |
| Dimensioni |
56 x 12 x 75,5 mm (2,2 x 0,47 x 2,97 pollici) |
| Classificazione del tipo di camera |
Nessuna (open style) |
| Posizione del tasto |
3 |
| Localizzazione del modulo |
1734-TB, 1734-TBS, 1734-TOP o 1734-TOPS |
| Input |
2 punti |
| Tipo di conversione |
Delta Sigma |
| Calibrazione |
Calibrato in fabbrica |
| Sovraccarico massimo |
Protezione contro il guasto 28,8 volt DC |
| Tipo di contenitore |
Apri |
| Formato dei dati |
Numero intero firmato |
| Voltaggio |
Da 10 a 28,8 volt di corrente continua |
| Corrente |
10 mA |
| UPC |
10612598205230 |
Il modulo 1734-IE2C è un modulo di input analogico che fa parte della famiglia di prodotti POINT IO di Allen-Bradley.Ogni canale è configurabile per segnali di uscita da 0 a 20 mA e da 4 a 20 mA con risoluzione di 16 bit - superiore a 0...21 mA 0,32 μA/cnt. È compatibile con qualsiasi adattatore di comunicazione POINT IO, tipicamente utilizzato per l'implementazione di un'architettura distribuita di I/O. Questo modulo richiede 1734-TB, 1734-TBS, 1734-TOP,o gruppi di base di cablaggio 1734-TOPS.
