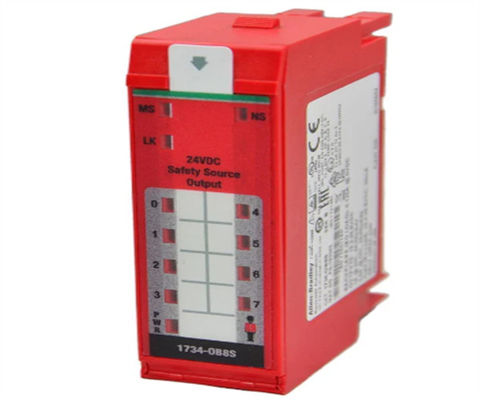

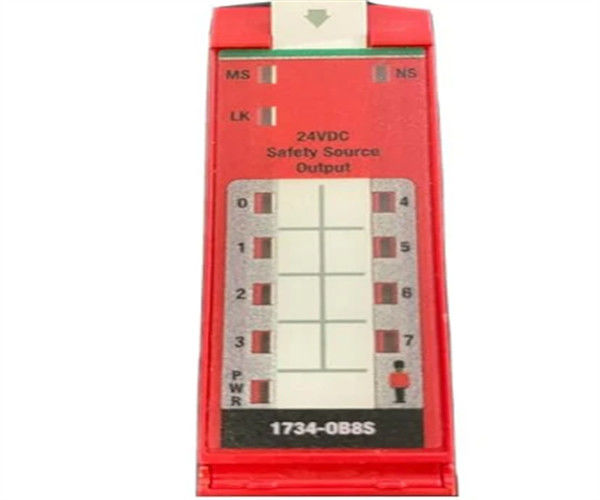

1734-OB8S Allen-Bradley POINT I/O 8-Channel Safety Sourcing Output Module

Descrizione del 1734-OB8S

Il modulo di uscita di sicurezza Allen-Bradley 1734-OB8S POINT ha uscite a stato solido e viene fornito in 2 serie (A e B). Ha una modalità a doppio canale che controllerà qualsiasi ridondanza utilizzando 2 segnali di uscita.La serie Allen-Bradley 1734-OB8S ha otto (8) uscite di corrente per moduloL'uscita 1734-OB8S ha una corrente di uscita di 1A per canale. La sua larghezza di impulso è di 475 micro/s con un periodo di impulso di 575 millisecondi. Ha un limite massimo di capacità di campo per uscita di 950 nF.La sua caduta di tensione raggiunge 0Il 1734-OB8S ha un rilevamento di cortocircuito con una categoria di rilevamento di difetti brevi, alti, bassi e di circuito trasversale.Il cortocircuito è protetto elettronicamente e la sua uscita può aggregare una corrente di 8A.

Il tempo di reazione del 1734-OB8S è fino a 6,2 millisecondi e la sua corrente punto-bus raggiunge fino a 190 mA. Il suo dissipo di potenza è di 4,5 Watt massimo e 3,02 Watt tipici.Ha una dissipazione termica di 15.38 BTU/ora. La sua tensione di isolamento è di 50 Volt continua con isolamento di base tra il lato del campo e il sistema. Non vi è isolamento tra singoli canali.Il 1734-OB8S è stato testato a 707 volt DC per 60 secondiHa una tensione nominale di alimentazione del bus di alimentazione di 24 volt DC e una gamma di tensione da 19,2 a 28,8 volt DC. Quando non c'è carico, ha una corrente di 75 mA.Viene fornito con una varietà di luci indicatori, 1 giallo per lo stato di blocco, 1 verde/giallo per lo stato di alimentazione e 8 I/O per il canale.La dimensione del cablaggio e la coppia del blocco terminale possono essere determinate solo da un blocco terminale installatoLa 1734-OB8S ha dimensioni di 77 x 25 x 55 millimetri.

Il 1734-OB8S ha una corrente di bus di potenza massima di 50 mA quando non è connesso a carico.la temperatura di esercizio è da -20 a 55 gradi Celsius e la temperatura di conservazione da -40 a 85 gradi Celsius. ha un'umidità relativa del 5-95% non condensante, una vibrazione di 5 G a 500 Hertz, una scossa di funzionamento di 30 G e una scossa di non funzionamento di 50 G. Risponde ai seguenti requisiti:Categoria 4. Questo modulo di sicurezza è compatibile con GuardLogix, Compact GuardLogix e SmartGuard Controller.lo strumento di programmazione GuardLogix e l'applicazione Logix Designer sono i migliori per configurare il modulo di uscita di sicurezza 1734-OB8S POINTQuesto modulo di sicurezza I/O pesa 2,2 once. Il 1734-OB8S è un modulo Allen-Bradley che appartiene al modulo di sicurezza POINT Guard IO.Questo modulo dispone di uscite a stato solido in grado di funzionare in modalità a canale singolo o a canale doppio.

La modalità a canale singolo utilizza un segnale di uscita per fornire il controllo. the module is qualified for use in applications that require Safety Category 2 and rated up to including performance Level d / SIL CL2 when the Point Mode configuration of the channels are configured for Safety Pulse TestLa modalità monocanale 1734-OB8S è omologata per l'uso in applicazioni di sicurezza con tempi di sicurezza del processo non inferiori a 600 ms.Può essere utilizzato anche in applicazioni con tassi di domanda non superiori a 1 domanda al minuto.

The Dual-Channel Channel mode uses both output channels which enables redundant control for use in applications that require Safety Category of 3 and 4 and rated up to including performance Level e / SIL CL3 when the Point Mode configuration of the channels are configured for Safety Pulse Test.

Le uscite di sicurezza 1734-OB8S sono in grado di essere testate per impulsi per rilevare cortocircuiti di cablaggio di campo.

Quando il modulo ha rilevato un guasto, le uscite sono spente e rimangono spente fino a quando il modulo non si riprende dal guasto rilevato.la causa dell'errore deve essere eliminata, comandare all'uscita di sicurezza di passare allo stato di sicurezza o di consentire la scadenza del tempo di errore di uscita. Il recupero dei guasti del modulo è conforme quando la luce RED dell'indicatore si spegne.

Specifiche tecniche per il 1734-OB8S
