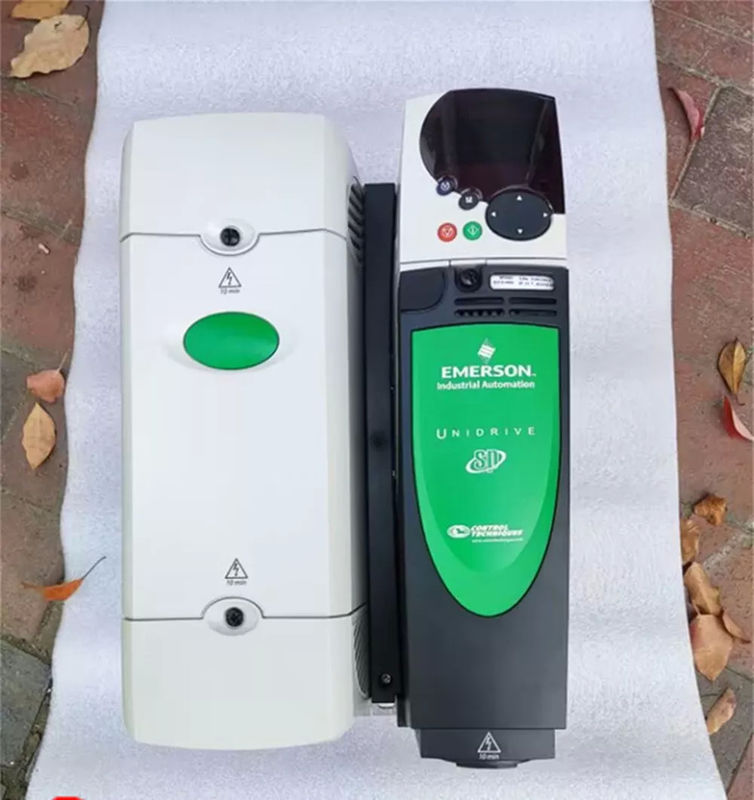

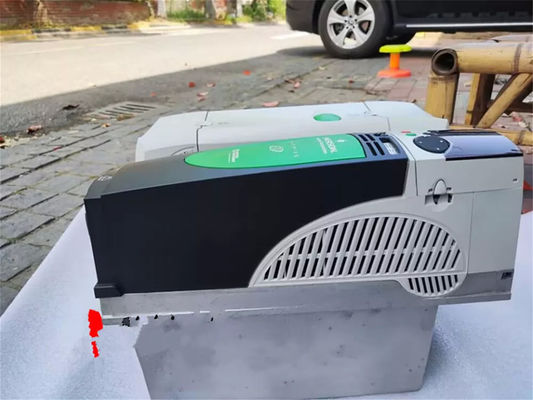

EMERSON SP4402 Tecniche di controllo Emerson Unidrive Frequenzumrichter

Descrizione del prodotto:SP4402

• Controllo della velocità del motore: La funzione principale dell'SP4402 è controllare la velocità del motore regolando la frequenza dell'energia elettrica fornita al motore. Ciò consente un funzionamento più efficiente in applicazioni che richiedono velocità variabili, come pompe, trasportatori, sistemi HVAC e ventilatori.

• Efficienza energetica: Regolando la velocità del motore per soddisfare le richieste di carico, il convertitore può ridurre il consumo di energia, in particolare nei sistemi in cui non è sempre necessaria la massima velocità del motore.

• Algoritmi avanzati di controllo motore: L'SP4402 utilizza in genere algoritmi di controllo avanzati comeV/f (volt per hertz)Ocontrollo vettorialeper fornire un funzionamento preciso e stabile del motore in condizioni di carico variabili.

• Interfaccia intuitiva: I VFD Emerson come l'SP4402 sono spesso facili da usareHMI (interfaccia uomo-macchina)per l'impostazione, la configurazione e il monitoraggio. Ciò consente agli operatori di apportare rapidamente regolazioni e monitorare parametri critici come la velocità del motore, la frequenza di uscita e la corrente.

• Ampio intervallo di tensioni di ingresso: L'SP4402 supporta in genere un'ampia gamma di tensioni di ingresso, rendendolo adatto a varie applicazioni globali. Questa funzionalità aggiunge flessibilità, consentendo all'unità di funzionare in diverse regioni con diversi standard di alimentazione.

• Design compatto e modulare: Questi azionamenti sono spesso compatti e progettati per essere installati in pannelli, offrendo un'architettura modulare che consente una facile integrazione sia nei sistemi nuovi che in quelli esistenti.

• Funzionalità di protezione integrate: Le funzionalità di protezione comuni nell'SP4402 includono:

  • Protezione da sovracorrente
  • Protezione da sovratensione e sottotensione
  • Protezione da cortocircuito
  • Protezione da sovratemperatura
  • Protezione da sovraccarico

• Opzioni di comunicazione: L'SP4402 è spesso dotato di porte di comunicazione integrate (come Modbus, CAN o altre), che gli consentono di integrarsi perfettamente nei sistemi di controllo automatizzati e supportare il monitoraggio e la diagnostica remota.

• Applicazioni: L'unità è comunemente utilizzata in applicazioni quali:

  • Pompe(nel trattamento delle acque, HVAC e processi industriali)
  • Trasportatori(nella movimentazione dei materiali e nella produzione)
  • Tifosi(nei sistemi HVAC, ventilazione e scarico)
  • Compressori
  • Sistemi di gru e montacarichi
  • Sistemi di trattamento dell'aria

• Mitigazione armonica: Alcuni VFD Emerson incorporano tecniche come front-end attivo (AFE) o filtri passivi per ridurre al minimo la distorsione armonica che può essere introdotta nell'alimentazione elettrica dal convertitore.

Caratteristiche:SP4402

• Controllo vettoriale: L'SP4402 offre il controllo vettoriale o il controllo V/f (volt per hertz) per gestire con precisione la coppia e la velocità del motore. Ciò garantisce prestazioni del motore fluide e precise in condizioni di carico variabili.
• Sintonizzazione automatica: L'azionamento può regolarsi automaticamente per adattarsi ai parametri del motore collegato, migliorando le prestazioni e riducendo i tempi di configurazione.
• Risparmio energetico: Regolando la velocità del motore in base alla richiesta di carico, l'SP4402 riduce il consumo di energia, soprattutto in applicazioni a carico variabile come pompe, ventole e trasportatori.
• Perdita di potenza ridotta: Il VFD ottimizza l'energia immessa nel motore, riducendo al minimo le perdite di potenza durante il funzionamento.
• Tensione di ingresso flessibile: L'SP4402 supporta tipicamente un'ampia gamma di tensioni di ingresso (ad esempio, 200–600 V), rendendolo adatto a varie applicazioni globali.
• Ampia gamma di potenza: L'azionamento è disponibile in diverse potenze nominali, rendendolo adattabile a un ampio spettro di dimensioni di motori industriali.
• Porte di comunicazione: L'SP4402 supporta protocolli di comunicazione comeModBus RTU,CANopen, e talvoltaEthernetper un'integrazione perfetta con PLC, sistemi SCADA o altre apparecchiature di automazione.
• Monitoraggio remoto: Le funzionalità di comunicazione integrate consentono il monitoraggio e la diagnostica a distanza, consentendo un migliore controllo e riducendo la necessità di interventi in loco.
• Protezione da sovracorrente: Protegge il convertitore e il motore da condizioni di sovracorrente che potrebbero danneggiare l'apparecchiatura.
• Protezione da sovratensione e sottotensione: Previene il malfunzionamento o il danneggiamento dell'unità a causa di livelli di tensione anomali.
• Protezione da sovraccarico: Garantisce che il motore sia protetto da un carico eccessivo, che può portare a surriscaldamento o guasti.
• Protezione termica: monitora la temperatura dell'unità per prevenire il surriscaldamento e ridurre il rischio di danni ai componenti interni.
• Protezione da cortocircuito: Protezioni contro guasti elettrici che potrebbero causare danni al sistema.
• Tastiera e display digitali: L'SP4402 in genere include un intuitivotastieraOHMI (interfaccia uomo-macchina)per una facile configurazione, monitoraggio e diagnostica.
• Monitoraggio in tempo reale: Il display fornisce i parametri chiave del motore, come velocità, tensione, corrente e frequenza, consentendo agli utenti di monitorare le prestazioni in tempo reale.
• Avvio/arresto graduale: L'SP4402 garantisce un'accelerazione e una diminuzione graduale della velocità del motore, riducendo lo stress meccanico e prolungando la durata del motore e delle apparecchiature associate.
• Controllo PID: Il controllo PID (proporzionale-integrale-derivativo) integrato è disponibile per applicazioni che richiedono un controllo preciso, come pompe e ventilatori dove il mantenimento di una pressione o di un flusso costante è fondamentale.
• Design salvaspazio: L'SP4402 presenta un design compatto che si adatta facilmente ai pannelli di controllo, risparmiando spazio nella configurazione elettrica.
• Opzioni di montaggio flessibili: L'azionamento può generalmente essere montato verticalmente o orizzontalmente, a seconda dei requisiti di installazione.
• Registrazione e diagnostica dei guasti: L'unità include funzionalità di rilevamento e registrazione dei guasti, che consentono agli utenti di identificare i problemi prima che causino danni significativi. I registri dettagliati aiutano nella risoluzione dei problemi e nella pianificazione della manutenzione.
• Allarmi incorporati: L'unità fornisce avvisi per vari guasti o condizioni anomale, consentendo tempi di risposta più rapidi e riducendo i tempi di fermo.
• Parametri personalizzabili: Gli utenti possono regolare i parametri del motore per adattarli ad applicazioni specifiche, tra cui accelerazione, decelerazione e velocità massima.
• Modalità preconfigurate: L'SP4402 offre diverse modalità operative preconfigurate, come ad esempiomodalità pompa,modalità ventola, Emodalità trasportatore, semplificando la selezione dell'impostazione appropriata per l'applicazione.
• Distorsione armonica ridotta: Alcuni modelli di SP4402 sono dotati di funzionalità integrate per ridurre al minimo la distorsione armonica nell'alimentazione, importante per proteggere le apparecchiature sensibili e ridurre le interferenze elettriche nel sistema.
• Costruzione robusta: L'unità è progettata per garantire affidabilità in ambienti industriali difficili, con protezione da polvere, umidità e temperature elevate.
• Lunga durata: Le unità della serie SP di Emerson sono realizzate con componenti di alta qualità per garantire una lunga durata e tempi di attività elevati.
• Motori a induzione: L'SP4402 è comunemente utilizzato con motori a induzione CA standard.
• Motori sincroni: In alcune configurazioni, l'SP4402 può essere utilizzato anche con motori sincroni, rendendolo versatile per diverse tipologie di applicazioni industriali.

Parametri tecnici:SP4402

• Intervallo di tensione in ingresso: In genere, l'SP4402 supporta tensioni di ingresso nell'intervallo di:

  • 200-240 V CA(monofase o trifase a seconda del modello)
  • 380-480 V CA(trifase)
  • 480-600 V CA(trifase)
  • Opzioni di tensione più elevatapossono anche essere disponibili per configurazioni specifiche.

• Frequenza di ingresso: Tipicamente 50/60 Hz ±5% (a seconda della regione e del modello).

• Corrente in ingresso: La corrente di ingresso del convertitore varierà in base alla potenza nominale del motore, al carico e alla configurazione della tensione. Gli intervalli tipici potrebbero essere:

  • Modelli monofase: La corrente in ingresso può variare da 10A a 50A.
  • Modelli trifase: La corrente in ingresso può variare da 10 A a 200 A, a seconda della dimensione del motore.

• Tensione di uscita: Il VFD SP4402 fornisce in genere una tensione di uscita che corrisponde alla tensione nominale del motore (a seconda della tensione del motore, ad esempio, 230 V, 460 V, ecc.).

• Frequenza di uscita: La frequenza di uscita è generalmente regolabile entro il seguente intervallo:

  • 0 – 400 Hz(standard per la maggior parte delle applicazioni)

• Potenza nominale in uscita: La potenza nominale dell'SP4402 varia in base al modello e al motore specifico a cui è abbinato, ma in genere copre un'ampia gamma di dimensioni del motore:

  • Gamma di potenza: Da intorno0,75 kW(1 CV) fino a200 chilowatt(250+ HP).
• Controllo V/f (Volt per Hertz): Modalità standard per la maggior parte delle applicazioni.
• Controllo vettoriale (anello aperto): Fornisce una migliore precisione, in particolare nelle applicazioni che richiedono una coppia variabile.
• Controllo vettoriale senza sensore (SLVC): Alcuni modelli supportano il controllo vettoriale sensorless per un migliore controllo di velocità e coppia.
• Controllo della coppia: Disponibile per applicazioni che richiedono elevata precisione nel mantenimento di una coppia costante.
• Metodo di controllo:
  • Tastiera/Display: Tastiera digitale per controllo locale con integratoDisplay LED o LCD.
  • Telecomando: Supportato tramite protocolli di comunicazione (Modbus, CAN, ecc.).
• Impostazioni dei parametri: Regolabile tramite tastiera o tramite interfaccia PC esterna. I parametri comuni includono accelerazione, decelerazione, velocità massima, tempo di rampa e impostazioni di protezione del motore.
• Protezione da sovracorrente: Protegge l'unità da una corrente eccessiva.
• Protezione da sovratensione: Previene i danni dovuti a picchi di tensione.
• Protezione da sottotensione: Protegge dalle condizioni di bassa tensione.
• Protezione da sovraccarico: Protegge il motore dal funzionamento a carico eccessivo per periodi prolungati.
• Protezione termica: Protegge dal surriscaldamento del convertitore e del motore.
• Protezione da cortocircuito: Fornisce protezione dai guasti che possono verificarsi a causa di cortocircuiti.
• Rilevamento dei guasti a terra: Alcuni modelli includono la protezione dai guasti a terra per migliorare la sicurezza.

• Efficienza: In genere intorno95%-98%a pieno carico, garantendo una minima perdita di energia.

• Intervallo di temperatura ambiente: Il range operativo tipico per l'SP4402 è:

  • Da 0°C a 40°C(intervallo operativo standard).
  • Fino a 50°Ccon declassamento o in un modello più specializzato.

• Temperatura di conservazione: Di solito, l'intervallo di temperatura di conservazione è compreso traDa -20°C a 60°C.

• Altitudine: Normalmente valutato per il funzionamento fino a1000 metrisopra il livello del mare senza declassamento, ma per altitudini più elevate potrebbe essere necessario declassare l'unità.

• ModBus RTU: Comunicazione seriale per l'integrazione con PLC e altri sistemi di controllo.

• CANopen: Alcuni modelli supportano CANopen per la comunicazione e l'integrazione ad alta velocità.

• Ethernet (opzionale): Per i modelli che supportano la comunicazione Ethernet per il monitoraggio, la diagnostica e il controllo remoto.

• Controllo I/O: In genere, l'azionamento include diversi ingressi e uscite digitali per il controllo di avvio/arresto, segnali di guasto e altre funzioni di monitoraggio.

• Allegato: In genere, l'SP4402 viene fornito con aNEMA1OIP20custodia per applicazioni interne. OpzionaleIP54ONEMA 4Xpossono essere disponibili custodie per ambienti difficili.

• Dimensioni (L x A x P): Le dimensioni variano a seconda del modello e della potenza nominale, ma generalmente sono compatte, come ad esempio:

  • Per i modelli più piccoli (es. 1-5 HP): circa150 mm x 180 mm x 120 mm.
  • Per i modelli più grandi (es. 75-150 HP): le dimensioni possono essere500 mm x 800 mm x 300 mm.

• Peso: Varia in base al modello, con modelli più piccoli che pesano appena5 chilogrammie modelli più grandi fino a80 chilogrammio più.

• Controllo PID: Per applicazioni che richiedono un controllo preciso di processi come flusso, pressione e temperatura.
• Frenatura dinamica: Disponibile in alcuni modelli per arrestare rapidamente il motore.
• Diagnostica in tempo reale: Include il monitoraggio di parametri chiave come tensione, corrente, potenza e registri dei guasti per la diagnostica.
• Protezione da sovraccarico motore: Implementa la protezione termica del motore per prevenire il surriscaldamento o il funzionamento prolungato con sovraccarico.
• Mitigazione della distorsione armonica: In alcune configurazioni, vengono utilizzate tecniche di filtraggio armonico (come AFE – Active Front End) per ridurre al minimo la distorsione armonica introdotta dal drive.
• Tastiera remota: Per il controllo remoto e l'impostazione dei parametri.
• Filtri EMC: Filtri di compatibilità elettromagnetica da utilizzare in aree con rigide normative EMI (interferenze elettromagnetiche).
• Resistenze di frenatura: Per applicazioni che richiedono una rapida decelerazione o dissipazione di energia.
• Ventole di raffreddamento esterne: Per applicazioni in cui il convertitore funziona in un ambiente ad alta temperatura.

Personalizzazione:SP4402

• • V/f (Volt per Hertz): Il metodo di controllo motore standard è ampiamente utilizzato in applicazioni generali in cui la variazione del carico è minima.
  • Controllo vettoriale senza sensori: Offre un migliore controllo del motore sotto carichi variabili stimando il flusso del rotore senza la necessità di sensori aggiuntivi.
  • Controllo vettoriale a circuito chiuso: Nelle applicazioni che richiedono un controllo più preciso di coppia e velocità, questo metodo fornisce un controllo del motore ad alte prestazioni utilizzando il feedback di encoder o risolutori (per un controllo più preciso).
• Controllo della coppia: Ciò consente agli utenti di controllare la coppia erogata dal motore per applicazioni che richiedono una regolazione precisa della coppia, come estrusori, frantoi o miscelatori.
• Ingressi/uscite digitali e analogici:
  • Ingressi digitali (DI): Solitamente utilizzato per funzioni di controllo di base come avvio/arresto, segnali di guasto e selezione della modalità.
  • Ingressi analogici (AI): Consentire un controllo più granulare, come il setpoint della velocità, i segnali di feedback o il controllo della pressione/flusso.
  • Uscite relè: può essere configurato per attivare allarmi, segnali di stato o condizioni di protezione del motore (ad esempio, allarmi di sovratemperatura o sovracorrente).
• Configurazione I/O flessibile: A seconda dell'applicazione, è possibile espandere o riconfigurare le porte I/O digitali e analogiche, consentendo un migliore controllo e integrazione con altri dispositivi come PLC, sistemi SCADA e sensori.
• ModBus RTU: La comunicazione Modbus RTU integrata consente una facile integrazione con PLC, sistemi SCADA e altri controller industriali. Questo protocollo è ampiamente utilizzato nei sistemi di automazione industriale per il monitoraggio e il controllo.
• CANopen: Questo protocollo open source consente la comunicazione in applicazioni in cui è richiesto il controllo ad alta velocità e in tempo reale (ad esempio, robotica, controllo del movimento).
• Ethernet/IP (opzionale): Alcuni modelli di SP4402 supportano la comunicazione Ethernet per una facile integrazione con le moderne reti industriali. La connettività Ethernet consente il monitoraggio, la diagnostica e il controllo remoto in tempo reale, nonché velocità di trasferimento dati più elevate.
• Profibus/Profinet: Per gli utenti che necessitano di integrazione inSistemi di automazione basati su Siemens,ProfibusOProfinetpotrebbero essere disponibili protocolli per la comunicazione.
• BACnet: Per l'integrazione insistemi di gestione degli edifici (BMS)per sistemi HVAC e di gestione dell’energia.
• Impostazioni di protezione da sovraccarico: Impostazioni di sovraccarico personalizzabili in base alla capacità del motore e ai requisiti di processo. Questa funzione impedisce al motore di funzionare oltre i limiti di carico di sicurezza e può essere regolata con precisione per soddisfare requisiti operativi specifici.
• Protezione termica: L'SP4402 può essere personalizzato per regolare i parametri di protezione termica, consentendo agli utenti di impostare le soglie di temperatura del motore desiderate in base alle condizioni dell'applicazione.
• Diagnostica dei guasti: gli utenti possono configurare condizioni di errore per attivare diversi allarmi, registri o risposte. È possibile accedere ai registri dei guasti in remoto tramite i protocolli di comunicazione per una più semplice risoluzione dei problemi.
• Frenatura dinamica: Se la vostra applicazione richiede un arresto o una decelerazione rapida, è possibile dotare l'SP4402 diresistenze di frenatura dinamicao impostazioni di frenata personalizzate per dissipare l'energia in modo rapido e sicuro.
• Rampa di accelerazione/decelerazione: L'SP4402 consente agli utenti di personalizzare i profili di accelerazione e decelerazione per avviamenti e arresti fluidi. Questi possono essere regolati in base alla necessità dell'applicazione di un'accelerazione/decelerazione delicata o rapida.
  • Rampa lineare: Per un'accelerazione o una decelerazione del motore fluida e costante.
  • Rampa curva a S: Per applicazioni in cui si desidera un cambiamento di velocità più graduale e meno brusco, spesso utilizzato in sistemi di trasporto, pompe e ventilatori.
  • Tempo di rampa veloce: Per applicazioni che richiedono una rapida accelerazione/decelerazione del motore, come gru o paranchi.
• Gamma di velocità del motore: La gamma di frequenza può essere regolata per adattarsi alle caratteristiche operative del motore, consentendo un controllo della velocità ottimizzato che sia più efficiente per il processo specifico.
• Tipo di custodia: L'SP4402 viene generalmente fornito con aNEMA 1 (IP20)custodia per uso interno, ma a seconda dell'ambiente è possibile scegliere:
  • NEMA 4 (IP54)ONEMA12custodie per una maggiore protezione da polvere, sporco e umidità.
  • NEMA 4X(acciaio inossidabile) per l'uso in ambienti difficili come la lavorazione alimentare o gli impianti chimici.
• Impostazioni della temperatura ambiente: Il funzionamento dell'unità può essere personalizzato per adattarsicondizioni ambientali estreme, con opzioni di raffreddamento o impostazioni di declassamento per temperature ambiente elevate (ad esempio, 50°C o superiore).
• Funzionalità di risparmio energetico: personalizza l'unità per l'efficienza energetica in base alle condizioni di carico in tempo reale. Integrando sensori che misurano il carico del motore e regolano la frequenza e la tensione per soddisfare la richiesta di carico, il VFD riduce al minimo il consumo energetico.
• Sintonizzazione automatica: Alcuni modelli offrono funzionalità di regolazione automatica che ottimizzano i parametri del motore e le caratteristiche del carico per un funzionamento più efficiente.
• Filtraggio armonico: Per gli ambienti in cui la distorsione armonica costituisce un problema, Emerson offre filtri armonici come accessorio opzionale per l'SP4402 per ridurre al minimo l'impatto delle armoniche sulla rete e su altre apparecchiature.
• Pannello operatore: L'SP4402 è dotato di tastiera/display digitale, ma gli utenti possono spesso personalizzare impostazioni come:
  • Selezione della lingua: consente di impostare l'unità per la visualizzazione in diverse lingue per le applicazioni internazionali.
  • Protezione dei parametri: Gli utenti possono bloccare determinati parametri per impedire modifiche non autorizzate, utile in ambienti industriali sensibili.
  • Registrazione e trend dei dati: personalizza gli intervalli di registrazione dei dati per monitorare le prestazioni nel tempo. I registri possono includere parametri chiave come velocità del motore, coppia, corrente, tensione e consumo energetico.
• Dispositivi esterni: L'SP4402 consente una facile integrazione con dispositivi esterni, comeventole di raffreddamento esterne,resistenze di frenatura, OFiltri EMCper applicazioni sensibili.
• Moduli di espansione: Se sono necessari più I/O, protocolli di comunicazione aggiuntivi o funzionalità specifiche (ad esempio, controllo doppio motore), l'SP4402 può spesso essere personalizzato con moduli o schede di espansione.

Supporto e servizi:SP4402

Il supporto tecnico e i servizi relativi ai nostri prodotti includono:

• Assistenza clienti 24 ore su 24, 7 giorni su 7 tramite telefono, e-mail e chat dal vivo
• Documentazione e risorse online per la risoluzione dei problemi e domande frequenti
• Formazione sul prodotto e onboarding per i nuovi utenti
• Soluzioni e integrazioni personalizzate per clienti aziendali
• Aggiornamenti e manutenzione regolari del software
• Servizi di assistenza tecnica e riparazione remota e in loco
