1746-BAS BASIC Modulo a slot singolo Allen-Bradley SLC 500 BASIC Rockwell Automation

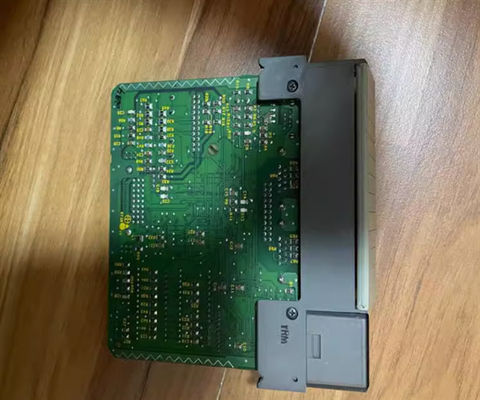

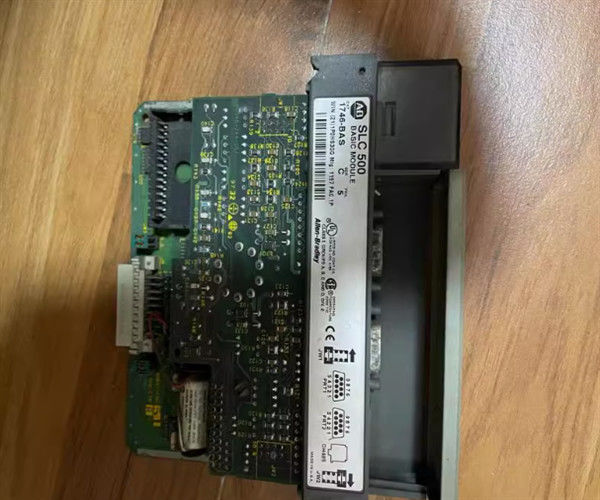

Descrizione DEL 1746-BAS

Il 1746-BAS è un modulo a singolo slot utilizzato in hardware modulare o fisso SLC 500.con una capacità di accensione superiore a 50 W,

Il modulo 1746-BAS dispone di porte di comunicazione come le interfacce di comunicazione PRT1, PRT2 e DH485.PRT 1 è utilizzato esclusivamente per l'interfaccia del modulo BAS ai dispositivi utente tramite velocità di trasmissione di 300, 600, 1200, 2400, 4800, 9600 e 19200 Baud Rate in modalità full duplex.PRT 2 può anche essere utilizzato con dispositivi utente e anche per interfacciare modem utilizzando DF1 protocolloÈ anche in grado di utilizzare le modalità di comunicazione RS232/423, RS422/485 con le stesse tariffe di Baud di PRT1.Si tratta di una porta non isolata e richiede l'uso di 1747-AIC per collegare la porta alla rete DH485.È importante ricordare che quando PRT2 è configurato come DF1 o utilizzato per l'interfaccia a un modem, la porta di comunicazione DH485 è disabilitata.

Allen Bradley 1746-BAS è un modulo di linguaggio di base del sistema SLC 500.Può essere collegato ai modem., stampanti, terminali di interfaccia dell'operatore e altri dispositivi esterni attraverso due canali configurabili.Il modulo 1746-BAS-T è una versione identica ad alta velocità di questo modulo con diversi moduli di memoria opzionaliIl modulo 1746-BAS ha una memoria di 24 KB con RAM alimentata da batteria. Ha una funzione di caricamento dell'alimentazione di 0,150 a 5 Volt DC e 0,040 a 24 Volt DC. Per la comunicazione utilizza RS-232/423.,Porte RS-422, RS-485 e DH-485 con una distanza massima di comunicazione di 1230 metri.

Ha una velocità di trasferimento dati standard di 8 parole di ingresso e 8 parole di uscita per i processori SLC 5/01 e superiori.Il modulo 1746-BAS fornisce una facile raccolta di dati e un ambiente integrato di debug del programma. Ha opzioni di archiviazione dati flessibili con una capacità di interfaccia dell'operatore. La sua interfaccia utente fornisce un facile accesso alle funzioni dell'editor e ha un ambiente di programmazione di alto livello; inoltre,il 1746-BAS fornisce un'ampia assistenza online all'utenteHa altre funzionalità come orologio, calendario, editor di testo avanzato e 8 indicatori LED per la diagnostica dei moduli e l'interfaccia dell'operatore, tra gli altri.Ha una resistenza al rumore standard NEMA e temperatura di funzionamento da 0 a 60 gradi Celsius.

L'Allen-Bradley 1746-BAS è un modulo SLC 500 SLC BASIC.Interfaccia uomo-macchina e altri dispositivi. Ha anche una batteria di 24KB di RAM e per i dati e lo storage dei programmi utente
