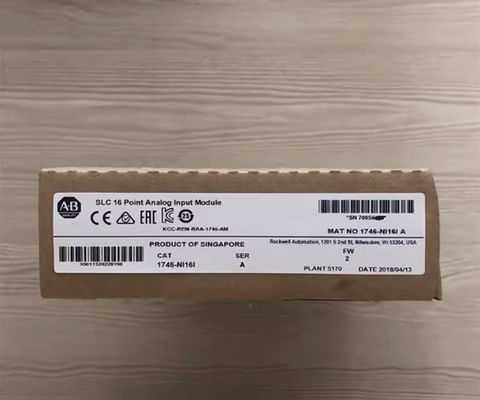

Allen-Bradley 1746-NI16I SLC 500 Modulo di ingresso di corrente analogica 16-Input, serie A

Descrizione di 1746-NI16I

L'Allen-Bradley 1746-NI16I è un modulo di ingresso/uscita analogico (ad alta densità).Il 1746-NI16I attira una corrente di 125mA e 75mA a 5 e 24 V DC rispettivamente dal backplanePer la conversione A/D, il modulo utilizza il metodo Sigma Delta.Il 1746-NI16I ha un massimo di 20.5 V gamma di tensione di modalità comune che può essere calcolata anche da +/- 10,25 V dal terminale comune analogo (relativo).

Il 1746-NI16I ha una resistenza di ingresso di 249 ohm, una tensione di ingresso (max.senza danni) a tensione nominale di +/-8V tra il terminale di ingresso e il terminale analogo e ha una corrente nominale massima di ingresso di +/-30mA tra il terminale di ingresso e il terminale analogoIl modulo di ingresso analogico 1746-NI16I rileva un circuito aperto in meno di 5 secondi e ha una risoluzione di 640nA e 0,3% per l'ingresso e il display, rispettivamente.Il 1746-NI16I ha una deriva di offset di 360nA/ gradi Celsius (input con temperatura), una deriva di guadagno di 20 ppm per grado Celsius (più temperatura) e un errore di rating del modulo (temperatura completa) dello 0,08 per cento e dello 0,15 per cento (scala completa) a 25 e 60 gradi Celsius, rispettivamente.

Il 1746-NI16I ha frequenze di filtro di ingresso che vanno da 6 a 250 Hz, a seconda del tempo di aggiornamento del modulo, che vanno rispettivamente da 630 ms a 18 ms.il modulo è dotato di 5 tipi di dati selezionabili■ unità di ingegneria, numeri proporzionali (da 32768 a + 32767 e classe 3 definita dall'utente), scalati per il PID e il formato di dati 1746-NI4.il 1746-NI16I utilizza il 1492-ACAB che ha un RTB pre-cablato su un'estremità ed è 5, 2.5Il 1746-NI16I ha una dissipazione termica minima e massima di 2,43 Watt.

Specifiche tecniche per il 1746-NI16I
