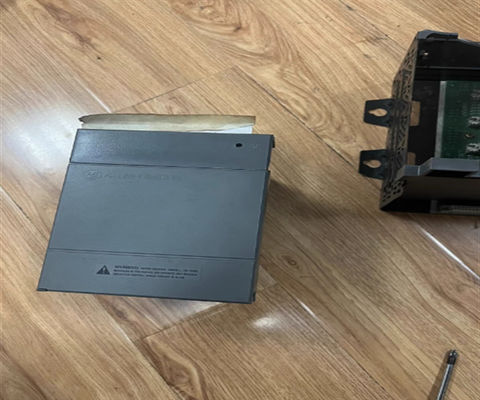

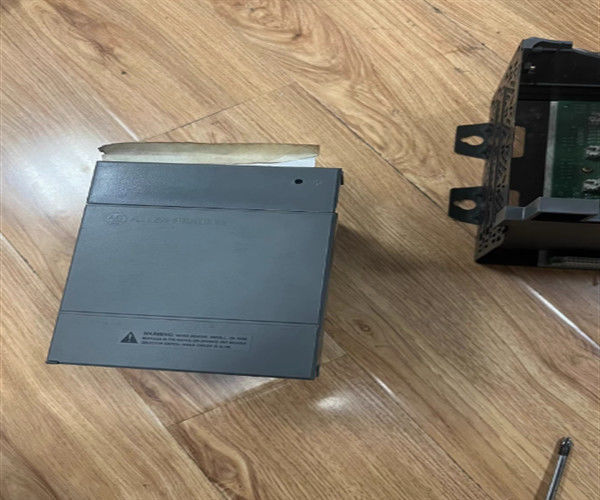

1746-P4 Allen-Bradley SLC 500 Rack Mount Fornitore di alimentazione digitale IO Modulo 120/240VAC 10A

Descrizione del 1746-P4

L' Allen-Bradley 1746-P4 è un alimentatore della serie SLC 500.Sono necessarie sorgenti di alimentazione per alimentare ciascuna slot I/O e il processore. Il 1746-P4 è dotato di un LED che indica che l'alimentazione è accesa. Questo LED fornisce una maggiore comodità quando si controlla se l'alimentazione sta funzionando correttamente.il 1746-P4 ha un tempo di tenuta di 20 ms per un carico completo e 3000 ms in modo che il sistema possa sopportare brevi perdite di potenza senza danneggiare il funzionamento del sistema completo.

La tensione nominale di ingresso per il 1746-P4 è di 120 o 220V ac, e la gamma di tensione di ingresso è di 85-132V ac o 170-265V ac. La corrente di ingresso massima è di 45A. La potenza di ingresso reale massima è di 92 Watt.La corrente di uscita dell'utente è 1.0A a 24 V dc e la gamma di tensione di uscita dell'utente è di 20,4-27,6 V dc. La corrente di uscita del piano di fondo per il 1746-P4 misura 10A a 5 V dc e 2,88 A a 24 V dc.di potenza massima di 70 Watt- Ci sono un massimo di due fili 14 AWG per terminale.

Il 1746-P4 è convenientemente dimensionato per risparmiare spazio con dimensioni di 140 x 110 x 145 mm (5,5 x 4,3 x 5,7 pollici) e un peso di soli 1,1 kg (2,5 libbre).Le temperature di funzionamento dell'unità devono rimanere comprese tra 0 e 60 gradi Celsius (32 e 140 gradi Fahrenheit)Le temperature di stoccaggio dovrebbero essere comprese tra -40 e 85 gradi Celsius (-40-185 gradi Fahrenheit).

Specificativi tecnici per il 1746-P4

Circa 1746-P4

Il modulo 1746-P4 è un modulo di alimentazione della serie SLC 500 prodotto da Allen-Bradley.L'intervallo di tensione di ingresso per il modulo di alimentazione 1746-P4 è da 120 a 220 Volt ACLa sua gamma di tensione di uscita è da 18 a 30 volt DC e può fornire fino a 92 watt di potenza alle macchine a cui è collegato.Il modulo di alimentazione 1746-P4 è progettato per alimentare controller e moduli della linea di prodotti Allen-Bradley 1746 ed è destinato ad essere installato in un telaio Allen-Bradley 1746Questa alimentazione può essere protetta con un fusibile come un fusibile Allen-Bradley 1746-F1 o un fusibile equivalente e di simile classificazione.

Il modulo di alimentazione Allen-Bradley 1746-P4 SLC 500 può funzionare con errori o danni in un range di temperatura ambiente da 0 a 60 gradi Celsius o da 32 a 140 gradi Fahrenheit.Lo scopo principale del modulo di alimentazione 1746-P4 è quello di fornire l'alimentazione del backplane a tutti i dispositivi che sono installati nello stesso telaio con essoQuesta singola fonte di alimentazione può fornire energia a più dispositivi contemporaneamente e fornirla in modo coerente ed efficiente.Il modulo di alimentazione 1746-P4 soddisfa le norme CSA e UL ed è indicato per funzionare in classe 1, Divisione 2, Gruppi A, B, C e D classificati come luoghi pericolosi.
