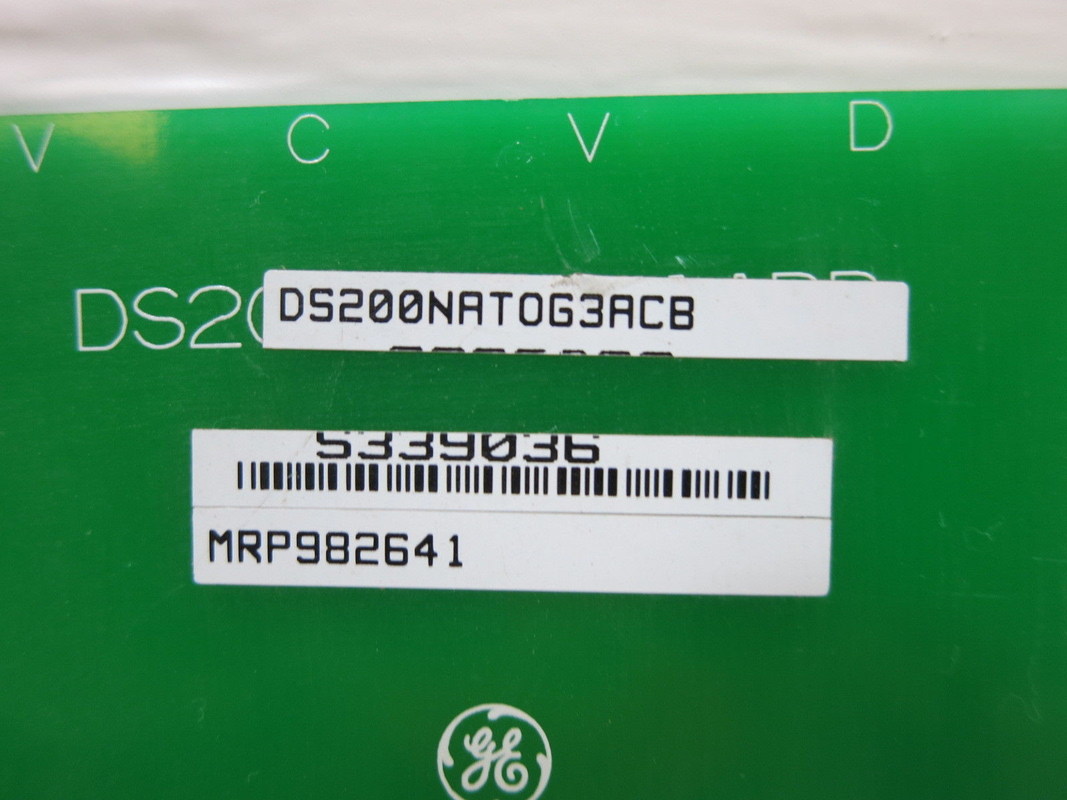

General Electric DS200NATOG3A Interfaccia ausiliaria

Descrizione del prodotto:DS200NATOG3A

1. • Layout e connettori della scheda
     • Il DS200NATOG3A è un circuito stampato con un layout ben progettato. È dotato di un totale di 24 ingressi a contatto pulito, fondamentali per ricevere segnali esterni da vari dispositivi come interruttori, sensori o altri elementi di controllo. Questi ingressi sono collegati tramite 2 connettori a 34 pin e 2 connettori a 10 pin. La disposizione di questi connettori è ottimizzata per facilitare l'instradamento dei cavi e il collegamento ad altri componenti del sistema.
     • Il lato di uscita della scheda utilizza un connettore a nastro a 20 pin per collegare cinque stringhe di resistori. Questa configurazione del connettore è progettata per inviare segnali di feedback di tensione ad altre parti del sistema di controllo. Le stringhe di resistori svolgono un ruolo vitale nella scalatura del feedback di tensione, essenziale per un condizionamento e un controllo accurati del segnale.
   • Indicatori LED
     • La scheda è dotata di 5 indicatori LED (Light Educing Diode). Questi LED servono come mezzo visivo per monitorare lo stato della scheda. Quando il processore principale esegue tutti i controlli diagnostici durante l'avvio e non rileva alcun errore, questi LED si accendono. Rimangono illuminati durante il normale funzionamento, fornendo un'indicazione facile da osservare sullo stato di salute e sulla funzionalità della scheda. Ad esempio, se si verifica un problema con l'alimentazione o un malfunzionamento nel circuito di elaborazione del segnale, i LED potrebbero cambiare il loro stato, ad esempio lampeggiando o spegnendosi, per avvisare l'operatore.
   • Componenti protettivi
     • Per salvaguardare l'integrità dei segnali e della scheda stessa, incorpora diversi elementi protettivi. È presente un circuito di riduzione del rumore progettato per proteggere da sovratensioni e rumore ad alta frequenza. Questo circuito funge da scudo contro le interferenze elettriche esterne che potrebbero altrimenti interrompere la trasmissione e l'elaborazione accurata dei segnali. Inoltre, sono inclusi varistori all'ossido di metallo per fornire protezione da sovratensione per i circuiti di uscita. Questi varistori possono assorbire picchi di tensione eccessivi e prevenire danni ai componenti di uscita sensibili e alle apparecchiature collegate.
2. Funzione: caratteristiche specifiche
   • Configurazione e isolamento degli ingressi
     • La sezione di ingresso del DS200NATOG3A è costituita da cinque stringhe di resistori di precisione identiche collegate in serie. Ognuna di queste stringhe di resistori ha tre diversi connettori di ingresso e due ponticelli. Questa configurazione consente un elevato grado di flessibilità nelle impostazioni di input. L'utente può selezionare diverse combinazioni di questi connettori e ponticelli per adattare la scheda a vari intervalli di tensione come 1200, 2200, 3300, 4200 o 6900 volt. Questa adattabilità lo rende adatto a un'ampia gamma di applicazioni industriali in cui esistono diversi requisiti di tensione e feedback.
     • La scheda dispone anche di una funzione di isolamento del gruppo. Questo isolamento è fondamentale per migliorare la sicurezza e la stabilità dell'intero sistema. Previene le interferenze di segnale e la diffusione di guasti tra diversi gruppi di ingressi o tra le sezioni di ingresso e di uscita della scheda. Ad esempio, in un sistema di controllo industriale complesso con più fonti di alimentazione e apparecchiature sensibili, questo isolamento può impedire che problemi elettrici in una parte del sistema incidano su altre parti.
   • Tensione: ridimensionamento del feedback
     • La funzione principale del DS200NATOG3A nel contesto del sistema di controllo è il ridimensionamento della tensione e del feedback. È progettato per attenuare accuratamente le tensioni CA (corrente alternata) e CC (corrente continua) generate da un ponte raddrizzatore controllato al silicio (SCR). Ridimensionando con precisione queste tensioni, fornisce al sistema di controllo un feedback accurato sulla tensione del ponte. Questo feedback è essenziale per il corretto funzionamento del circuito di controllo complessivo, consentendo la regolazione degli angoli di accensione dell'SCR e di altri parametri di controllo per mantenere processi di conversione della potenza stabili ed efficienti.

Caratteristiche:DS200NATOG3A

• • Configurazione di ingresso versatile
    • Il DS200NATOG3A offre una configurazione di ingresso flessibile con 24 ingressi a contatto pulito. Questi ingressi possono interfacciarsi con un'ampia gamma di dispositivi esterni come sensori, interruttori e relè. La presenza di più connettori di ingresso (2 da 34 pin e 2 da 10 pin) consente un facile collegamento a diversi tipi di sorgenti di ingresso. Questa versatilità consente alla scheda di adattarsi a vari scenari di controllo industriale e di integrarsi con diversi tipi di apparecchiature e sensori.
  • Tensione di precisione: ridimensionamento del feedback
    • Una delle caratteristiche principali è la capacità di scalare con precisione i segnali di feedback e tensione. La scheda è progettata per funzionare con le tensioni generate da un ponte raddrizzatore controllato al silicio (SCR). Può attenuare con precisione sia la tensione CA che quella CC, fornendo informazioni di feedback sulla tensione precise e affidabili al sistema di controllo. Ciò è fondamentale per mantenere la stabilità e le prestazioni dei processi di conversione della potenza e di altre applicazioni che si basano su un accurato monitoraggio e controllo della tensione.
  • Gruppo - Isolamento per l'integrità del segnale
    • La funzione di isolamento del gruppo rappresenta un vantaggio significativo. Separa diversi gruppi di ingresso e isola l'ingresso dalle sezioni di uscita della scheda. Questo isolamento aiuta a prevenire le interferenze del segnale e la diffusione di guasti elettrici. Ad esempio, in un ambiente industriale complesso con più sistemi elettrici e fonti di interferenza, questo isolamento garantisce il mantenimento dell'integrità dei segnali elaborati. Inoltre, migliora la sicurezza e l'affidabilità complessive del sistema riducendo al minimo il rischio di problemi elettrici in una parte del sistema che incidono su altre parti.
• Funzionalità di monitoraggio e protezione del sistema
  • Monitoraggio dello stato basato su LED
    • I cinque indicatori LED sulla scheda forniscono un sistema di monitoraggio visivo facile da usare. Quando la scheda supera tutti i controlli diagnostici durante l'avvio, i LED si accendono e rimangono accesi durante il normale funzionamento. Ciò consente agli operatori di valutare rapidamente lo stato della scheda a colpo d'occhio. Se si verifica un problema come un problema di alimentazione, un errore di elaborazione del segnale o un malfunzionamento di un componente, i LED possono cambiare il loro stato (ad esempio, lampeggiare o spegnersi), fornendo un'indicazione immediata di un potenziale problema.
  • Rumore - Riduzione e protezione da sovratensione
    • Il circuito di riduzione del rumore integrato è progettato per proteggere da sovratensioni elettriche e rumore ad alta frequenza. In un ambiente industriale, sono spesso presenti fonti di interferenza elettrica come motori, generatori e altre apparecchiature ad alta potenza. Il circuito di riduzione del rumore filtra questi segnali indesiderati, garantendo che i segnali elaborati dalla scheda siano puliti e accurati. Inoltre, i varistori all'ossido di metallo forniscono protezione da sovratensione per i circuiti di uscita. Ciò salvaguarda la scheda e le apparecchiature collegate da danni dovuti a picchi di tensione, che possono verificarsi durante fluttuazioni di potenza o guasti elettrici.
• Caratteristiche di configurazione e adattabilità
  • Ingresso flessibile: selezione della gamma di tensione
    • La sezione di ingresso della scheda, composta da cinque stringhe di resistori di precisione con connettori multipli e ponticelli, consente un'ampia gamma di impostazioni della tensione di ingresso. Gli utenti possono configurare la scheda per funzionare con diversi intervalli di tensione come 1200, 2200, 3300, 4200 o 6900 volt. Questa flessibilità rende il DS200NATOG3A adatto a una varietà di applicazioni industriali con diversi requisiti di tensione e feedback. Consente inoltre di utilizzare la scheda in sistemi che potrebbero dover essere aggiornati o modificati in futuro senza richiedere una sostituzione completa.
  • Compatibilità con diversi sistemi di controllo
    • Il DS200NATOG3A è progettato per essere compatibile con vari sistemi di controllo. Può funzionare in applicazioni single-plex e TMR (Triple Modular Redundant) ed è in grado di funzionare con VTCC/VCRC (convertitore di tensione-corrente/convertitore di corrente-tensione). Questa compatibilità gli consente di essere integrato in diversi tipi di architetture di controllo industriale, siano essi semplici sistemi a percorso singolo o sistemi ridondanti più complessi e affidabili. La capacità di lavorare con diversi tipi di convertitori ne migliora anche la versatilità nella gestione di diversi tipi di segnali elettrici e requisiti di controllo.

Parametri tecnici:DS200NATOG3A

1. • Tensione e corrente in ingresso
     • Intervallo di tensione in ingresso: Il DS200NATOG3A è progettato per gestire un'ampia gamma di tensioni di ingresso. Con la sua configurazione di ingresso flessibile che utilizza stringhe di resistori, può essere regolato per funzionare con tensioni come 1200 V, 2200 V, 3300 V, 4200 V o 6900 V. Ciò gli consente di interfacciarsi con diversi sistemi e apparecchiature di conversione di potenza che funzionano a vari livelli di tensione.
     • Capacità di corrente in ingresso: Sebbene la corrente di ingresso massima esatta possa variare a seconda della configurazione e dell'applicazione specifica, è progettata per gestire i livelli di corrente tipici associati alle tensioni di ingresso menzionate. Per gli ingressi a contatto pulito, la corrente assorbita è solitamente nell'ordine dei milliampere, garantendo che non sovraccarichi le sorgenti di ingresso. Ad esempio, per ciascun ingresso con contatto pulito, la corrente potrebbe essere limitata a pochi milliampere per proteggere il circuito di ingresso e i dispositivi collegati.
   • Tensione e corrente di uscita
     • Intervallo di tensione di uscita: La tensione di uscita viene scalata in base alla tensione di ingresso e al fattore di attenuazione impostato dalle stringhe di resistori. L'uscita è progettata per fornire un segnale di feedback di tensione adatto al sistema di controllo collegato. L'intervallo della tensione di uscita dipenderà dalla tensione di ingresso e dai requisiti di scala specifici dell'applicazione. Ad esempio, se la tensione di ingresso è nell'intervallo dei kilovolt e il fattore di attenuazione è impostato su una determinata percentuale, la tensione di uscita potrebbe essere nell'intervallo dei volt, in genere da pochi volt a decine di volt.
     • Capacità di corrente in uscita: La capacità di corrente in uscita è progettata per essere sufficiente a pilotare i componenti collegati che ricevono il segnale di feedback di tensione. Potrebbe essere compreso tra pochi milliampere e decine di milliampere, a seconda dell'impedenza di carico dei componenti riceventi. Il circuito di uscita è inoltre progettato per gestire in una certa misura condizioni di cortocircuito, con meccanismi di protezione integrati come resistori o fusibili di limitazione della corrente.
2. Segnale - Parametri di elaborazione
   • Tensione: precisione della scala del feedback
     • La scalatura tensione-feedback è una funzione critica del DS200NATOG3A. È progettato per fornire una scalatura ad alta precisione delle tensioni di ingresso. La precisione della scala può rientrare in pochi punti percentuali, ad esempio ±1% - ±3% del fattore di attenuazione desiderato. Questa precisione è essenziale per un controllo accurato dei sistemi di conversione di potenza e di altre applicazioni che si basano su segnali di feedback di tensione precisi. La precisione è ottenuta attraverso l'uso di stringhe di resistori di precisione e un'attenta calibrazione durante il processo di produzione.
   • Segnale: gestione della frequenza
     • La scheda è in grado di gestire un'ampia gamma di frequenze di segnale associate alle tensioni CA e CC che elabora. Per le tensioni CA, è in grado di gestire frequenze tipicamente dalla frequenza della linea elettrica (ad esempio, 50 Hz o 60 Hz) fino a pochi kilohertz. Questa gamma gli consente di funzionare con diversi tipi di apparecchiature di conversione di potenza e sistemi elettrici. Per le tensioni CC, non è limitato dalla frequenza, ma piuttosto dalla velocità della variazione di tensione e dal tempo di risposta del circuito. I componenti di elaborazione del segnale come condensatori e induttori sulla scheda sono scelti per fornire una risposta in frequenza e caratteristiche di filtraggio adeguate.
3. Parametri dell'interfaccia di comunicazione
   • Specifiche del connettore
     • Connettori di ingresso: La scheda dispone di 2 connettori da 34 pin e 2 connettori da 10 pin per i 24 ingressi a contatto pulito. La configurazione dei pin di questi connettori è progettata per fornire un modo chiaro e organizzato di collegare diverse sorgenti di ingresso. È probabile che i connettori abbiano un passo e dimensioni standard, con una capacità di carico di corrente nominale e una resistenza di isolamento. Ad esempio, i connettori a 34 pin potrebbero avere un passo di 2,54 mm e una capacità di trasporto di corrente nominale di pochi ampere per pin.
     • Connettore di uscita: L'uscita utilizza un connettore a nastro a 20 pin per collegare le cinque stringhe di resistori. Il connettore a nastro ha una piedinatura specifica per i segnali di feedback della tensione di uscita. È progettato per fornire una connessione affidabile ai componenti riceventi e presenta caratteristiche quali una forza di inserimento minima e una resistenza di contatto massima. Il cavo che può essere collegato a questo connettore deve avere un diametro del filo e una schermatura adeguati per garantire l'integrità del segnale.
4. Specifiche ambientali
   • Intervallo di temperatura operativa
     • Il DS200NATOG3A è generalmente progettato per funzionare in un ampio intervallo di temperature, ad esempio da -20°C a +70°C. Ciò ne consente l'utilizzo in diversi ambienti industriali, dalle installazioni fredde esterne agli impianti industriali interni caldi. L'ampio intervallo di temperature si ottiene attraverso l'uso di componenti con temperature nominali adeguate e considerazioni di progettazione termica come dissipazione del calore e spaziatura adeguata tra i componenti.
   • Tolleranza all'umidità
     • Può tollerare un intervallo di umidità relativa, ad esempio, dal 5% al ​​95% senza condensa. L'elevata umidità può causare problemi quali corrosione e dispersioni elettriche nei componenti elettronici. Il design della scheda e la scelta dei materiali e dei rivestimenti sono tali da poter resistere a queste condizioni di umidità senza un significativo degrado delle prestazioni. Ad esempio, il laminato del circuito stampato (PCB) e gli incapsulamenti dei componenti sono selezionati per avere buone proprietà di resistenza all'umidità.
   • Resistenza alle vibrazioni e agli urti
     • La tavola è progettata per resistere a un certo livello di vibrazioni e urti. Per quanto riguarda le vibrazioni, potrebbe essere in grado di gestire vibrazioni continue fino a poche forze g (ad esempio, 5 g - 10 g, dove g è l'accelerazione dovuta alla gravità) nell'intervallo di frequenza compreso tra 10 Hz e 1000 Hz. Per quanto riguarda gli shock, potrebbe resistere a shock non ripetuti fino a poche decine di forze g (ad esempio, fino a 50 g) per una breve durata (ad esempio, meno di 10 millisecondi). Queste caratteristiche di resistenza alle vibrazioni e agli urti sono importanti per le applicazioni in cui la scheda può essere soggetta a disturbi meccanici, come nelle apparecchiature industriali soggette a movimento o durante il trasporto.

Applicazioni:DS200NATOG3A

1. • Controllo di turbine a gas e a vapore
     • Nelle centrali elettriche basate su turbine a gas, il DS200NATOG3A svolge un ruolo cruciale nel controllo e nel monitoraggio del sistema turbina-generatore. Può essere utilizzato per ricevere e scalare segnali di feedback di tensione dal sistema di eccitazione del generatore. Fornendo informazioni precise sulla tensione e sul feedback, aiuta a controllare la tensione di uscita e la potenza reattiva del generatore. Ad esempio, durante i cambiamenti di carico, il preciso ridimensionamento della tensione e del feedback della scheda consente al sistema di controllo di regolare tempestivamente la corrente di eccitazione per mantenere una tensione e una frequenza di uscita stabili.
     • Nelle centrali elettriche con turbine a vapore è coinvolto nel controllo dei generatori azionati da turbine. La scheda è in grado di gestire i segnali di feedback di tensione dagli avvolgimenti dello statore e del rotore del generatore. Queste informazioni vengono utilizzate per ottimizzare il processo di conversione della potenza e garantire un trasferimento efficiente di energia dalla turbina a vapore alla rete elettrica. Inoltre, può aiutare a proteggere il generatore da condizioni di sovratensione e sovracorrente fornendo un accurato monitoraggio della tensione in tempo reale.
   • Inverter - Sistemi di energia rinnovabile controllata
     • Per i sistemi di generazione di energia solare-fotovoltaica (PV), il DS200NATOG3A può essere integrato nel circuito di controllo dell'inverter. Aiuta a ridimensionare il feedback della tensione CC dai pannelli solari. I segnali di feedback accurati della tensione sono essenziali affinché l'inverter converta la potenza CC in potenza CA con la tensione e la frequenza corrette per la connessione alla rete. Nei sistemi di generazione di energia con turbine eoliche, può essere utilizzato per gestire i segnali di feedback di tensione dal generatore e l'elettronica di conversione di potenza. Ciò consente un controllo efficiente del processo di conversione della potenza e la sincronizzazione con la rete elettrica.
2. Automazione Industriale e Controllo di Processo
   • Controllo delle apparecchiature azionate a motore
     • Nei processi industriali che coinvolgono apparecchiature a motore di grandi dimensioni come pompe, compressori e trasportatori, DS200NATOG3A può essere utilizzato per monitorare e controllare l'alimentazione dei motori. Può ricevere e scalare i segnali di feedback di tensione dai sistemi di azionamento del motore. Fornendo informazioni precise sulla tensione, consente al sistema di controllo di regolare la velocità e la coppia del motore in base ai requisiti del processo. Ad esempio, in un impianto di lavorazione chimica, può essere utile controllare la velocità del motore di una pompa per regolare la portata dei prodotti chimici attraverso una tubazione.
     • La funzione di gruppo-isolamento della scheda è particolarmente utile nelle applicazioni di controllo motore. Può prevenire interferenze elettriche tra diversi sistemi di azionamento del motore e proteggere i circuiti di controllo da guasti elettrici nei motori. In un impianto di produzione con più trasportatori a motore, l'isolamento garantisce che un problema nel sistema di azionamento del motore di un trasportatore non influisca sul funzionamento degli altri trasportatori.
   • Processo - Strumentazione e Monitoraggio
     • Nei processi industriali automatizzati, il DS200NATOG3A può far parte del sistema di strumentazione e controllo. Può interfacciarsi con vari sensori basati sulla tensione come trasduttori di pressione, sensori di temperatura con uscita di tensione e misuratori di portata. Ridimensionando i segnali di feedback della tensione provenienti da questi sensori, fornisce informazioni accurate sui parametri di processo al sistema di controllo. Ad esempio, in un impianto di lavorazione alimentare, può aiutare a monitorare la temperatura e la pressione in un processo di sterilizzazione ridimensionando accuratamente i segnali di feedback di tensione provenienti dai sensori di temperatura e pressione.
3. Impianti Elettrici Industriali e Sottostazioni
   • Energia - Monitoraggio e controllo della distribuzione
     • Nei sistemi di distribuzione elettrica, il DS200NATOG3A può essere utilizzato per monitorare e controllare i livelli di tensione in diversi punti della rete di distribuzione. Può ricevere segnali di feedback di tensione da trasformatori di tensione situati in sottostazioni o lungo linee di distribuzione elettrica. Scalando ed elaborando accuratamente questi segnali, fornisce informazioni sui livelli di tensione e sulla qualità della potenza al sistema di controllo. Queste informazioni possono essere utilizzate per regolare le impostazioni del commutatore di presa dei trasformatori o per controllare il funzionamento dei dispositivi di regolazione della tensione come banchi di condensatori e compensatori var statici.
     • Le funzioni di riduzione del rumore e di protezione da sovratensione della scheda sono vantaggiose nelle applicazioni di distribuzione dell'energia. Il circuito di riduzione del rumore aiuta a filtrare le interferenze elettriche e a garantire un monitoraggio accurato della tensione. La protezione da sovratensione fornita dai varistori a ossido di metallo salvaguarda le apparecchiature di monitoraggio e controllo da danni dovuti a picchi di tensione durante guasti del sistema di alimentazione o fulmini.

Personalizzazione:DS200NATOG3A

• Personalizzazione degli algoritmi di controllo
  • La scheda può essere integrata con software personalizzato per implementare specifici algoritmi di controllo. Ad esempio, in un'applicazione di generazione di energia, i segnali di feedback di tensione forniti possono essere utilizzati in un algoritmo di controllo progettato su misura per ottimizzare le prestazioni di un generatore. Se l'obiettivo è massimizzare la potenza in uscita mantenendo una tensione stabile, il software può essere programmato per regolare la corrente di eccitazione del generatore in base alla tensione scalata - dati di feedback provenienti dal DS200NATOG3A. In uno scenario di controllo di processo industriale, come il controllo della temperatura di un bollitore, di una reazione chimica, il software può utilizzare il feedback di tensione proveniente dagli elementi di rilevamento della temperatura (dopo un opportuno ridimensionamento da parte della scheda) per implementare un preciso rapporto proporzionale, integrale e derivativo. (PID) algoritmo di controllo per mantenere la temperatura desiderata.
  • È inoltre possibile incorporare strategie di controllo avanzate come il controllo predittivo modello (MPC). MPC utilizza un modello del sistema per prevedere il comportamento futuro in base agli stati attuali e passati. Con i dati accurati di feedback sulla tensione del DS200NATOG3A, l'algoritmo MPC può prevedere l'impatto di diverse azioni di controllo sulla tensione del sistema e su altri parametri correlati. Ad esempio, in un sistema di integrazione di energia rinnovabile, MPC può anticipare le fluttuazioni di tensione causate da fonti di energia intermittenti (come quella solare o eolica) e regolare in modo proattivo le impostazioni di conversione dell'energia e di connessione alla rete.
• Adattamento del protocollo di comunicazione
  • Il DS200NATOG3A può essere configurato per supportare diversi protocolli di comunicazione a seconda dei requisiti del sistema di controllo complessivo. Può essere configurato per utilizzare protocolli industriali standard come Modbus (versioni RTU o TCP/IP) per una perfetta integrazione con altri dispositivi abilitati Modbus. In una configurazione di automazione industriale su larga scala, la scheda potrebbe aver bisogno di comunicare con un sistema di controllo di supervisione e acquisizione dati (SCADA). Personalizzando il protocollo di comunicazione, è possibile inviare la tensione, i dati di feedback e altre informazioni diagnostiche al sistema SCADA in un formato che il sistema può comprendere ed elaborare.
  • È inoltre possibile regolare la velocità di trasmissione dei dati e la formattazione dei pacchetti. Se il monitoraggio in tempo reale dei segnali di feedback della tensione è fondamentale in una particolare applicazione (ad esempio, in un processo di produzione ad alta precisione in cui le fluttuazioni di tensione possono influenzare la qualità del prodotto), le impostazioni di comunicazione possono essere ottimizzate per inviare i dati con maggiore frequenza. D'altra parte, se l'applicazione ha una larghezza di banda limitata o esigenze di monitoraggio dei dati meno urgenti, la velocità di trasmissione può essere ridotta per preservare le risorse di rete.

2. Personalizzazione dell'hardware

• Pin-out del connettore e personalizzazione del cablaggio
  • I connettori multipli (2 da 34 pin e 2 da 10 pin per gli ingressi e una spina a nastro da 20 pin per l'uscita) sul DS200NATOG3A offrono l'opportunità di pin-out e configurazioni di cablaggio personalizzate. Ad esempio, se una specifica configurazione industriale richiede una connessione non standard di dispositivi di ingresso (come sensori o interruttori con interfacce elettriche uniche), è possibile modificare la piedinatura dei connettori di ingresso. Ciò potrebbe comportare il reinstradamento delle connessioni per soddisfare i requisiti elettrici dei dispositivi esterni. In un sistema in cui è necessario un cablaggio aggiuntivo per la ridondanza o per il collegamento ad altri moduli personalizzati, i connettori possono essere cablati di conseguenza per soddisfare i requisiti specifici di layout e connessione.
  • La piedinatura del connettore di uscita può anche essere personalizzata per interfacciarsi con diversi tipi di componenti a valle. Se il dispositivo ricevente per il segnale di feedback di tensione richiede uno specifico intervallo di tensione o formato di segnale, il cablaggio del connettore di uscita può essere regolato per fornire il segnale di uscita appropriato.
• Espansione e integrazione di moduli aggiuntivi
  • A seconda della complessità dell'applicazione, il DS200NATOG3A può essere integrato con moduli di espansione. Ad esempio, se sono necessari più canali di ingresso per monitorare sensori aggiuntivi basati sulla tensione in un sistema di controllo di processo industriale su larga scala, è possibile aggiungere un modulo di espansione di ingresso. Questo modulo può essere progettato per interfacciarsi con i connettori esistenti sul DS200NATOG3A e fornire funzionalità di input aggiuntive.
  • Possono essere integrati anche moduli aggiuntivi per funzioni di comunicazione o elaborazione del segnale migliorate. In un ambiente in cui è richiesta la comunicazione wireless per il monitoraggio remoto dei dati di feedback della tensione, è possibile aggiungere alla scheda un modulo di comunicazione wireless. Questo modulo può consentire al DS200NATOG3A di trasmettere dati a un centro di controllo remoto o ad altri dispositivi senza la necessità di connessioni cablate. Inoltre, è possibile aggiungere un modulo di condizionamento del segnale per elaborare ulteriormente i segnali di feedback di tensione, ad esempio applicando un filtraggio o un'amplificazione aggiuntivi, a seconda dei requisiti specifici dell'applicazione.

3. Segnale - Condizionamento e personalizzazione della soglia

• Segnale analogico - Condizionamento
  • È possibile regolare le impostazioni del guadagno per i segnali di feedback e tensione. Nelle applicazioni in cui le tensioni di ingresso provenienti da sensori o altre fonti sono relativamente deboli, il guadagno può essere aumentato per amplificare i segnali a un livello più adatto per un'elaborazione accurata. Ad esempio, in un sistema che monitora segnali a bassa tensione provenienti da un sensore di riferimento di tensione di precisione, il circuito di condizionamento del segnale analogico sul DS200NATOG3A può essere personalizzato per aumentare la potenza del segnale prima dell'ulteriore ridimensionamento ed elaborazione.
  • I parametri di filtraggio possono anche essere personalizzati. Se l'ambiente industriale è rumoroso e i segnali di retroazione della tensione sono influenzati da interferenze elettriche a frequenze specifiche, è possibile regolare le frequenze di taglio dei filtri passa basso, passa alto o passa banda sulla scheda. Ciò aiuta a rimuovere il rumore indesiderato e a migliorare il rapporto segnale-rumore dei segnali di feedback tensione, garantendo dati più accurati e affidabili per il sistema di controllo.
• Segnale digitale - Personalizzazione della soglia
  • Nei casi in cui il DS200NATOG3A si interfaccia con componenti digitali che hanno livelli di tensione logica alta e logica non standard non standard, la soglia del segnale digitale può essere personalizzata. Ad esempio, se un sensore digitale progettato su misura fornisce un'alta tensione logica diversa dal livello standard (ad esempio, 2,5 V invece dei tipici 3,3 V), la soglia dell'ingresso digitale della scheda può essere regolata su riconoscere correttamente lo stato digitale del sensore. Questa personalizzazione garantisce una comunicazione digitale affidabile e impedisce interpretazioni errate dei segnali di ingresso, che è fondamentale per il corretto funzionamento del sistema.
