General Electric DS200RTBAG3A Interfaccia ausiliaria

Descrizione del prodotto:DS200RTBAG3A

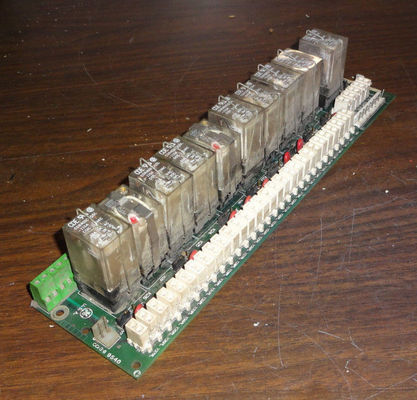

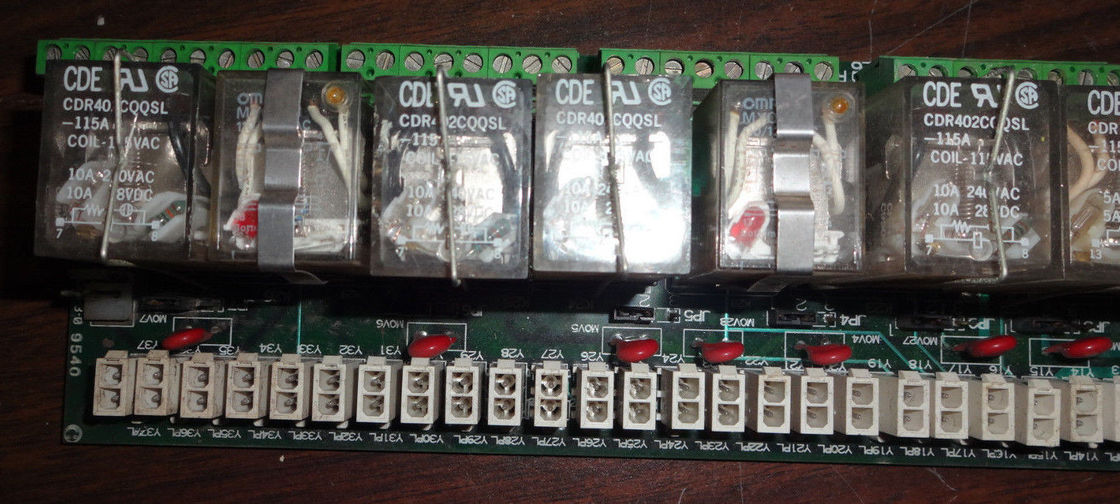

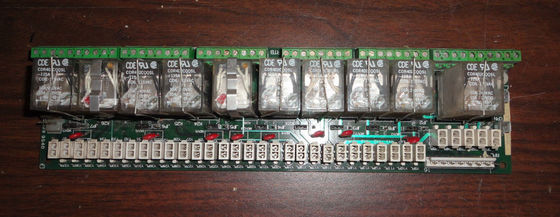

1. • Layout della scheda e posizionamento dei relè
     • Il DS200RTBAG3A è un circuito stampato con un layout ben organizzato per ospitare i suoi componenti. I dieci relè sono posizionati strategicamente sul tabellone. I sette relè DPDT (Double - Pole Double - Throw), posizionati da K20 a K26, costituiscono una parte significativa del design della scheda. Ciascuno di questi relè DPDT ha due contatti di tipo C. I contatti di tipo C sono una configurazione standard che consente una varietà di possibilità di connessione, come la commutazione tra diverse fonti di alimentazione o il controllo di più circuiti con un singolo relè. I tre relè 4PDT (Four - Pole Double - Throw), posizionati da K27 a K29, offrono più poli per la connessione, fornendo ulteriore flessibilità nell'instradamento dei segnali.
   • Componenti di protezione e bobina
     • L'ingresso e l'uscita (I/O) di ciascun relè sono protetti da un varistore a ossido di metallo (MOV) da 130 V CA. I MOV svolgono un ruolo cruciale nella protezione dei relè da picchi di tensione e sovratensioni transitorie. In un ambiente industriale in cui le fluttuazioni elettriche sono comuni, questi MOV fungono da buffer per prevenire danni ai contatti sensibili del relè. Inoltre, ogni relè è dotato di una bobina da 110 VCC. La bobina è una parte essenziale del funzionamento del relè poiché fornisce la forza magnetica necessaria per modificare lo stato dei contatti. La tensione di 110 V CC è un valore standard che garantisce un funzionamento coerente e affidabile dei relè, consentendo loro di rispondere rapidamente ai segnali di controllo.
2. Funzione: caratteristiche specifiche
   • Opzioni di controllo
     • I relè del DS200RTBAG3A possono essere controllati in due modi principali. Un'opzione è il controllo remoto da parte dell'utente. Ciò consente flessibilità nel funzionamento dei relè a distanza, utile in ambienti industriali su larga scala o in applicazioni in cui l'accesso diretto alla scheda può essere scomodo. L'altra opzione è tramite la scheda di controllo del terminale I/O LAN integrata. Ciò fornisce un meccanismo di controllo locale e consente anche l'integrazione con altri componenti in un ambiente di rete. La capacità di controllare i relè con mezzi diversi offre versatilità in varie architetture di sistemi di controllo.
   • Manutenzione: design amichevole
     • Una caratteristica notevole del DS200RTBAG3A è la facilità di manutenzione. In caso di guasto del relè, qualsiasi relè sulla scheda può essere rimosso e sostituito rapidamente e facilmente. Questo è un vantaggio significativo in quanto riduce al minimo i tempi di fermo nei processi industriali. Il design della scheda probabilmente consente un facile accesso ai relè e i componenti sono probabilmente di natura modulare, consentendo un processo di sostituzione semplice senza la necessità di un ampio smontaggio o di una ricalibrazione dell'intera scheda.

Caratteristiche:DS200RTBAG3A

• • Diversi tipi e valori di relè
    • La combinazione di sette relè DPDT con portata di contatto di 10 A e tre relè 4PDT con portata di contatto di 1 A offre un'ampia gamma di capacità di commutazione. I relè DPDT con capacità di gestione della corrente più elevata sono adatti per applicazioni ad alto consumo di energia come il controllo dell'alimentazione di motori di grandi dimensioni o elementi riscaldanti ad alto wattaggio. Ad esempio, in uno stabilimento di produzione, possono essere utilizzati per alimentare forni industriali o motori per nastri trasportatori per carichi pesanti. I relè 4PDT, d'altro canto, sono eccellenti per applicazioni in cui è necessario controllare simultaneamente più circuiti di potenza inferiore. Possono essere utilizzati per gestire il funzionamento di spie luminose, piccoli solenoidi o altri attuatori a bassa potenza.
  • Protezione robusta e funzionamento affidabile della bobina
    • La protezione MOV da 130 V CA per gli I/O di ciascun relè è una caratteristica cruciale. Protegge i relè dai picchi di tensione e dai transitori elettrici comuni negli ambienti industriali. Questa protezione prolunga significativamente la durata dei relè e riduce il rischio di guasti imprevisti. La bobina da 110 V CC in ciascun relè garantisce un funzionamento affidabile. La tensione costante della bobina consente una commutazione rapida e precisa dei contatti del relè. Inoltre semplifica i requisiti di alimentazione poiché si tratta di un valore di tensione standard, facilitando l'integrazione della scheda negli impianti elettrici esistenti.
• Funzionalità di controllo e connettività
  • Funzionalità di controllo remoto e locale
    • La possibilità di controllare i relè da remoto è una caratteristica preziosa. Consente agli operatori di gestire le funzioni della scheda da una sala di controllo centrale o da una postazione remota. Ciò è particolarmente utile in grandi impianti industriali o in applicazioni in cui la posizione fisica della scheda potrebbe trovarsi in un'area pericolosa o difficile da raggiungere. La possibilità di controllare i relè anche attraverso la scheda di controllo del terminale I/O LAN integrata offre flessibilità in termini di funzionamento locale e integrazione con altri componenti collegati in rete. Ad esempio, in un sistema di automazione degli edifici, i relè possono essere controllati in remoto per gestire l'illuminazione e i sistemi HVAC, mentre il controllo locale può essere utilizzato per scopi di manutenzione o risoluzione dei problemi.
  • Rete - Funzionamento integrato
    • La compatibilità della scheda con la scheda di controllo del terminale I/O LAN integrata implica che possa essere facilmente integrata in un sistema di controllo in rete. Ciò consente una comunicazione continua tra DS200RTBAG3A e altri componenti come controllori logici programmabili (PLC), sensori e attuatori. Il funzionamento integrato in rete consente il monitoraggio e il controllo in tempo reale delle funzioni basate su relè, migliorando l'efficienza e la flessibilità complessive del sistema.
• Manutenzione - Funzionalità di facilità
  • Sostituzione semplice del relè
    • Il design del DS200RTBAG3A che consente la rimozione e la sostituzione rapida e semplice di qualsiasi relè rappresenta un vantaggio significativo. In un processo industriale critico, un guasto al relè può portare a tempi di inattività significativi. La facilità di sostituzione significa che il personale di manutenzione può sostituire rapidamente un relè difettoso senza dover spegnere l'intero sistema per un periodo prolungato. Questa caratteristica riduce anche la complessità delle attività di manutenzione, poiché non richiede strumenti specializzati o conoscenze tecniche approfondite per sostituire un singolo relè. Il design modulare dei relè consente probabilmente un semplice processo di sostituzione di tipo "plug and play".

Parametri tecnici:DS200RTBAG3A

1. • Relè DPDT
     • Numero e posizione: Sono presenti sette relè DPDT (Double - Pole Double - Throw) posizionati da K20 a K26 sulla scheda.
     • Configurazione dei contatti: Ciascun relè DPDT contiene due contatti di tipo C. La configurazione dei contatti di tipo C offre flessibilità nelle connessioni dei circuiti, consentendo diverse modalità di commutazione come la commutazione tra due circuiti separati o il collegamento di un singolo ingresso a due uscite diverse.
     • Valutazione dei contatti: La portata dei contatti di questi relè DPDT è 10 A. Questa elevata capacità di gestione della corrente consente loro di controllare carichi di potenza relativamente elevati. Ad esempio, possono gestire i requisiti di alimentazione di motori, riscaldatori o altri dispositivi elettrici ad alta potenza comunemente presenti nelle applicazioni industriali.
     • Tensione della bobina: La tensione della bobina dei relè DPDT è 110 V CC. La tensione della bobina è un parametro cruciale in quanto determina la quantità di energia elettrica necessaria per attivare il relè e modificare lo stato dei suoi contatti. Il valore 110 V CC è una tensione standard, che semplifica la progettazione dell'alimentatore e l'integrazione con altri componenti elettrici.
   • Relè 4PDT
     • Numero e posizione: Tre relè 4PDT (Four - Pole Double - Throw) sono posizionati da K27 a K29.
     • Configurazione dei contatti: Ogni relè 4PDT ha quattro contatti di tipo C. Ciò fornisce più punti di connessione rispetto ai relè DPDT, consentendo operazioni di commutazione del circuito più complesse. I quattro contatti possono essere utilizzati per controllare più circuiti indipendenti o per fornire diverse combinazioni di commutazione per un singolo ingresso.
     • Valutazione dei contatti: La portata dei contatti di questi relè 4PDT è 1A. Questa minore capacità di gestione della corrente li rende adatti al controllo di componenti a bassa potenza come indicatori luminosi, piccoli solenoidi o sensori.
     • Tensione della bobina: Similmente ai relè DPDT, la tensione della bobina dei relè 4PDT è 110 V CC. Questa coerenza nella tensione della bobina tra i diversi tipi di relè sulla scheda semplifica i requisiti di alimentazione e garantisce un funzionamento affidabile di tutti i relè.
   • Specifiche del dispositivo di protezione
     • Tutti gli I/O dei relè sono protetti da varistori a ossido di metallo (MOV) da 130 V CA. I MOV sono resistori non lineari dipendenti dalla tensione che conducono pesantemente quando la tensione ai loro capi supera una determinata soglia. In questo caso, la tensione nominale di 130 V CA indica il livello di tensione al quale i MOV iniziano a condurre e deviare una tensione eccessiva, salvaguardando i relè da picchi di tensione e sovratensioni transitorie. Questa protezione è essenziale negli ambienti industriali in cui sono comuni disturbi elettrici, fluttuazioni della linea elettrica e tensioni transitorie.
2. Parametri di controllo e comunicazione
   • Opzioni di controllo
     • I relè possono essere controllati in remoto dall'utente. Il protocollo di comunicazione specifico o l'interfaccia per il controllo remoto può variare a seconda della configurazione e dei requisiti del sistema. Inoltre, i relè possono essere controllati tramite la scheda di controllo del terminale I/O LAN integrata. I dettagli del controllo basato su LAN, come i protocolli supportati (ad esempio, Ethernet/IP, Modbus TCP/IP), velocità di trasferimento dati e configurazioni delle porte di comunicazione, dipenderebbero dal design specifico della scheda e dalla sua integrazione con il sistema di controllo.
   • Rete - Funzionalità di integrazione
     • Poiché la scheda è progettata per funzionare con la scheda di controllo del terminale I/O LAN integrata, implica determinate funzionalità di integrazione di rete. Probabilmente supporta protocolli di comunicazione standard basati su Ethernet per una connessione continua a una rete locale (LAN). Ciò consente al DS200RTBAG3A di comunicare con altri dispositivi abilitati alla rete come controllori logici programmabili (PLC), interfacce uomo-macchina (HMI) e altri componenti di automazione industriale. I parametri di integrazione della rete possono includere il supporto per TCP/IP, UDP e altri protocolli correlati, con la capacità di gestire le dimensioni dei pacchetti di dati e le frequenze di trasmissione in base ai requisiti del sistema di controllo.

Applicazioni:DS200RTBAG3A

1. • Attrezzatura a motore
     • Negli impianti di produzione, il DS200RTBAG3A viene utilizzato per controllare un'ampia gamma di apparecchiature a motore. I sette relè DPDT con portata dei contatti di 10 A sono ideali per controllare l'alimentazione di grandi motori industriali. Ad esempio, in un laminatoio per l'acciaio, questi relè possono essere utilizzati per avviare, arrestare e invertire i motori che azionano i rulli. I relè sono in grado di gestire le richieste di corrente elevata durante l'avvio e il funzionamento del motore, garantendo un controllo affidabile ed efficiente dell'apparecchiatura. La possibilità di controllare i relè in remoto consente agli operatori di gestire i motori da una sala di controllo centrale, migliorando la sicurezza e la comodità operativa.
     • Per i motori più piccoli utilizzati in nastri trasportatori, macchine per l'imballaggio o apparecchiature per la movimentazione dei materiali, è possibile utilizzare i relè 4PDT con portata dei contatti di 1 A. Questi relè possono controllare funzioni aggiuntive come il funzionamento di sensori e spie associate ai motori. Ad esempio, in un sistema di nastri trasportatori, i relè 4PDT possono accendere un sensore di rilevamento di oggetti e la spia corrispondente quando un oggetto passa attraverso un punto specifico sul nastro.
   • Processo - Sistemi di Automazione
     • Negli impianti di lavorazione chimica o di produzione alimentare, il DS200RTBAG3A svolge un ruolo cruciale nei sistemi di automazione dei processi. I relè possono essere programmati per controllare l'apertura e la chiusura delle valvole, il funzionamento delle pompe e l'attivazione di riscaldatori o miscelatori. La combinazione di diversi tipi di relè e la flessibilità delle relative opzioni di controllo (in remoto e tramite la scheda di controllo del terminale I/O LAN) consentono l'implementazione di complesse sequenze di controllo del processo. Ad esempio, in un processo di reazione chimica, i relè possono essere utilizzati per aggiungere diverse sostanze chimiche a un reattore in un ordine specifico e in tempi precisi, in base alle letture dei sensori di temperatura, pressione e livello collegati al sistema.
2. Energia - Generazione e - Distribuzione
   • Controllo e protezione del generatore
     • Negli impianti di produzione di energia, il DS200RTBAG3A è coinvolto nel controllo e nella protezione dei generatori. I relè DPDT possono essere utilizzati per commutare la corrente di eccitazione del generatore, fondamentale per il controllo della tensione di uscita e della potenza reattiva. La tensione della bobina da 110 V CC dei relè garantisce una risposta rapida ai segnali di controllo, consentendo una regolazione efficiente del funzionamento del generatore. La protezione MOV da 130 V CA dei relè li salvaguarda da picchi di tensione durante disturbi del sistema di alimentazione come fulmini o guasti alla rete, garantendo il funzionamento affidabile del sistema di controllo del generatore.
     • I relè possono essere utilizzati anche per funzioni di protezione del generatore. Ad esempio, possono attivare l'isolamento del generatore dalla rete elettrica in caso di condizioni di sovracorrente, sovratensione o sottofrequenza. Le capacità di controllo remoto e di integrazione in rete della scheda consentono il monitoraggio e il controllo di queste funzioni di protezione da un centro di controllo centrale o da una stazione di monitoraggio remoto.
   • Automazione delle sottostazioni
     • Nelle sottostazioni elettriche, il DS200RTBAG3A viene applicato nei sistemi di automazione delle sottostazioni. I relè 4PDT possono essere utilizzati per controllare l'indicazione e il funzionamento di interruttori automatici, isolatori e altri dispositivi di commutazione. I relè possono gestire i requisiti di segnale di controllo di questi dispositivi e fornire feedback sul loro stato. Le funzionalità di controllo basato su LAN e di integrazione di rete consentono una comunicazione continua con altri componenti di automazione delle sottostazioni come dispositivi elettronici intelligenti (IED), unità terminali remote (RTU) e sistemi di controllo di supervisione e acquisizione dati (SCADA). Ciò consente il monitoraggio e il controllo remoto del funzionamento della sottostazione, migliorando l'affidabilità e l'efficienza complessiva del sistema di distribuzione dell'energia.
3. Building Automation e Facility Management
   • Controllo del sistema HVAC
     • Nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC), il DS200RTBAG3A può controllare il funzionamento di vari componenti. I relè DPDT possono essere utilizzati per gestire l'alimentazione di compressori e ventilatori di grande capacità. Ad esempio, in un sistema HVAC di un edificio commerciale, questi relè possono avviare e arrestare il refrigeratore, il compressore e i ventilatori della torre di raffreddamento in base ai sensori di temperatura, setpoint e occupazione. I relè 4PDT possono essere utilizzati per controllare il funzionamento di componenti più piccoli come serrande e valvole di zona, nonché le spie luminose e i sensori associati al sistema HVAC. Le funzionalità di controllo remoto e integrazione di rete consentono l'integrazione del sistema di controllo HVAC con un sistema di gestione dell'edificio, consentendo funzionalità di gestione dell'energia e funzionamento remoto.
     • Illuminazione - Controllo del sistema
     • Il DS200RTBAG3A è applicabile anche nel controllo del sistema di illuminazione. I relè 4PDT possono essere utilizzati per commutare l'alimentazione a diversi circuiti di illuminazione. Ad esempio, in un edificio a più piani, i relè possono controllare l'illuminazione di diverse zone come corridoi, uffici e aree comuni. I relè possono anche essere programmati per implementare programmi di illuminazione basati sull'ora del giorno e sul rilevamento della presenza. L'opzione di controllo remoto consente la regolazione delle impostazioni di illuminazione da una sala di controllo centrale o da un'applicazione di gestione dell'edificio basata su dispositivo mobile, migliorando l'efficienza energetica e il comfort dell'utente.

Personalizzazione:DS200RTBAG3A

1. Funzione: raggruppamento relè specifico
   • I tre relè 4PDT con portata dei contatti di 1 A possono essere raggruppati per gestire il controllo di vari componenti a bassa potenza come sensori, spie luminose e piccoli attuatori associati a un particolare processo o area dell'apparecchiatura. Ad esempio, in un impianto di lavorazione chimica, questi relè possono essere configurati per controllare il funzionamento dei sensori di temperatura e pressione e le relative spie luminose per uno specifico recipiente di reazione.
   • Nelle applicazioni industriali, gli utenti possono personalizzare il raggruppamento dei relè in base alle funzioni specifiche che devono svolgere. Ad esempio, in uno stabilimento di produzione con più linee di produzione, i sette relè DPDT con portata di contatto di 10 A sul DS200RTBAG3A possono essere divisi in gruppi per controllare i motori di diversi segmenti della linea di produzione. In questo modo, ciascun gruppo di relè può essere dedicato a un insieme specifico di motori, consentendo un controllo più efficiente e organizzato dell'apparecchiatura.
   • Contatto - Personalizzazione cablaggio
     • I contatti di tipo C dei relè offrono flessibilità nel cablaggio. A seconda dei requisiti dell'applicazione, gli utenti possono personalizzare le connessioni di cablaggio per ottenere diverse funzioni di commutazione del circuito. Ad esempio, in un sistema di distribuzione dell'energia, i contatti dei relè DPDT possono essere cablati per creare percorsi di alimentazione alternativi. Ciò consente la commutazione dell'alimentazione di backup o la capacità di isolare un carico particolare dalla fonte di alimentazione principale in caso di guasto.
     • I contatti dei relè 4PDT possono essere cablati per fornire più percorsi di segnale di controllo per diversi componenti. In un sistema di automazione degli edifici, i contatti possono essere cablati per controllare sia l'alimentazione che i segnali di indicazione di stato dei circuiti di illuminazione e dei componenti HVAC come serrande e valvole di zona.
2. Controllo - Personalizzazione della modalità
   • Personalizzazione del controllo remoto
     • La funzionalità di controllo remoto del DS200RTBAG3A può essere personalizzata in base alle esigenze specifiche dell'utente e del sistema. È possibile regolare il protocollo di comunicazione utilizzato per il controllo remoto. Ad esempio, se il sistema è integrato in una rete di automazione industriale su larga scala che utilizza principalmente un protocollo specifico come Modbus TCP/IP, le impostazioni di controllo remoto della scheda possono essere configurate per comunicare utilizzando questo protocollo.
     • L'utente può anche personalizzare i diritti di accesso al controllo remoto e le impostazioni di sicurezza. In un'applicazione infrastrutturale critica come un impianto di produzione di energia, è possibile definire diversi livelli di accesso. Ad esempio, solo il personale autorizzato può avere il diritto di controllare a distanza i relè coinvolti nelle funzioni di protezione del generatore e misure di sicurezza avanzate come l'autenticazione e la crittografia possono essere implementate per salvaguardare il processo di controllo remoto.
   • Personalizzazione della scheda di controllo del terminale I/O LAN
     • La scheda di controllo del terminale I/O LAN integrata fornisce funzionalità di controllo locale e di integrazione di rete. Gli utenti possono personalizzare le funzioni di questa scheda di controllo per soddisfare i requisiti specifici dell'applicazione. Ad esempio, in un sistema di automazione degli edifici, la scheda di controllo può essere programmata per interagire con un particolare software di gestione dell'edificio, consentendo una perfetta integrazione delle funzioni di controllo relè del DS200RTBAG3A con altri componenti di automazione degli edifici come sensori di presenza ed energia. - sistemi di gestione.
     • È inoltre possibile personalizzare le impostazioni di trasferimento dati tra la scheda di controllo del terminale I/O LAN e altri dispositivi abilitati alla rete. La velocità di trasferimento, la dimensione del pacchetto e la frequenza di comunicazione possono essere regolate per ottimizzare le prestazioni del sistema. Ad esempio, in un'applicazione di automazione di processo in cui il monitoraggio in tempo reale dei dati dei sensori è fondamentale, le impostazioni di trasferimento dei dati possono essere configurate per garantire una comunicazione affidabile e ad alta velocità tra la scheda di controllo e i sensori.
3. Personalizzazione dell'integrazione e dell'espansione
   • Integrazione con dispositivi esterni
     • Il DS200RTBAG3A può essere personalizzato per integrarsi con un'ampia gamma di dispositivi esterni. Ad esempio, può essere collegato a sensori e attuatori aggiuntivi per espandere le sue funzionalità. In un'applicazione di fabbrica intelligente, la scheda può essere integrata con sensori di produzione avanzati come sistemi di visione per scopi di controllo qualità. I relè possono quindi essere programmati per rispondere ai segnali di questi sensori, ad esempio, per rifiutare un prodotto se viene rilevato un difetto dal sistema di visione.
     • È possibile sviluppare interfacce personalizzate per collegare DS200RTBAG3A ad altri sistemi di controllo o apparecchiature preesistenti. In una sottostazione di distribuzione dell'energia, la scheda può essere integrata con i sistemi SCADA (Supervisory Control and Data Acquisition) esistenti attraverso interfacce di comunicazione sviluppate su misura. Ciò consente lo scambio continuo di dati e comandi di controllo tra il DS200RTBAG3A e il sistema SCADA, migliorando le capacità complessive di automazione e monitoraggio della sottostazione.
   • Moduli di espansione e componenti aggiuntivi
     • A seconda della complessità e dei requisiti dell'applicazione, è possibile aggiungere moduli di espansione al DS200RTBAG3A. Ad esempio, è possibile aggiungere un modulo di comunicazione/espansione aggiuntivo per supportare protocolli di comunicazione più avanzati o per aumentare il numero di porte di comunicazione. In una rete di automazione industriale su larga scala, ciò può consentire alla scheda di comunicare con una gamma più ampia di dispositivi e sistemi.
     • Come espansione è possibile aggiungere anche moduli di condizionamento del segnale. In un ambiente con segnali elettrici rumorosi, come un impianto con molte apparecchiature ad alta potenza, è possibile collegare alla scheda un modulo di condizionamento del segnale per filtrare e amplificare i segnali di ingresso ai relè. Ciò garantisce operazioni di controllo del relè più precise e affidabili, in particolare per applicazioni a bassa potenza o con segnali sensibili.
