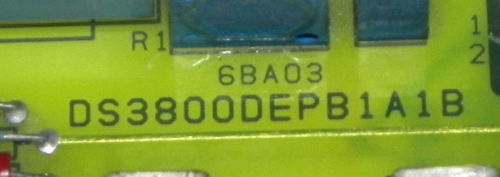

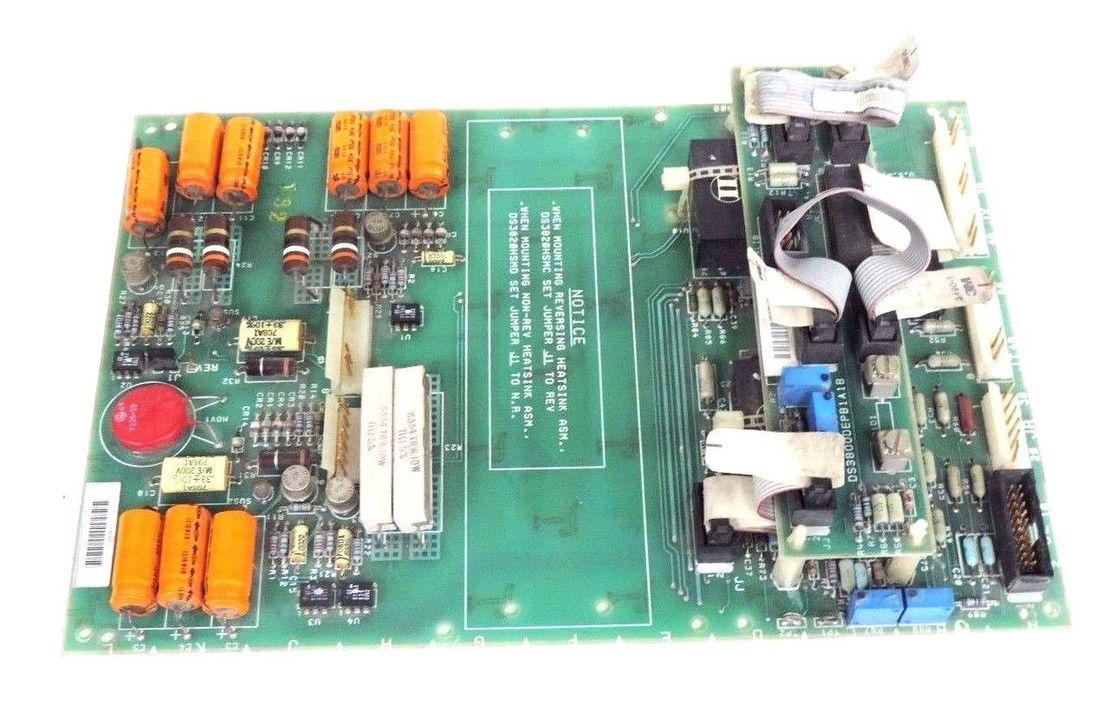

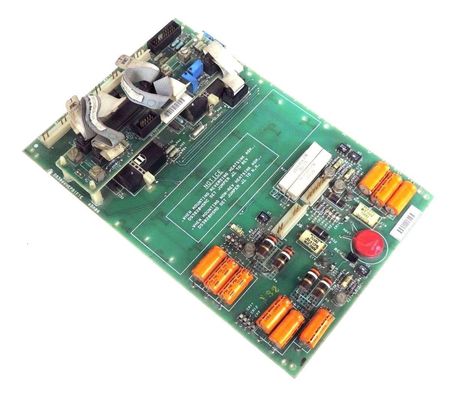

Dispositivo di interfaccia ausiliaria DS3800DEPB di General Electric

Descrizione del prodotto:DS3800DEPB

Connettori e interfacce



• Connettore per cavo a nastro a 20 pin: La presenza di un connettore per cavo a nastro a 20 pin indica la sua capacità di interfacciarsi con altri componenti in un modo specifico. Questo connettore viene probabilmente utilizzato per trasmettere una combinazione di alimentazione, segnali di controllo o dati tra DS3800DEPB e altre parti del sistema. Fornisce un mezzo di connessione standardizzato e affidabile, consentendo una facile installazione e sostituzione se necessario.
• Cinque connettori a 10 pin: I cinque connettori a 10 pin sulla scheda hanno scopi diversi. Probabilmente vengono utilizzati per connettersi a vari sensori, attuatori o altri circuiti stampati nel sistema. Questi connettori possono gestire diversi tipi di segnali, inclusi segnali digitali e analogici, consentendo al DS3800DEPB di comunicare con un'ampia gamma di dispositivi esterni. Ad esempio, alcuni di questi connettori potrebbero essere utilizzati per interfacciarsi con sensori di temperatura, sensori di pressione o circuiti di controllo del motore.
• Quattro terminali per l'aggiunta di componenti: I quattro terminali previsti sulla scheda offrono la possibilità di aggiungere componenti aggiuntivi. Ciò consente un certo grado di personalizzazione ed espansione delle funzionalità della scheda. Gli utenti possono, ad esempio, aggiungere condensatori, resistori o altri componenti discreti per soddisfare requisiti applicativi specifici. Tuttavia, tali modifiche richiedono solitamente competenze tecniche e un'adeguata calibrazione per garantire che i componenti aggiunti non interrompano il normale funzionamento della scheda o dell'intero sistema.
• Due trimpotenziometri: I due trimpotenziometri sulla scheda sono componenti regolabili che possono essere utilizzati per regolare con precisione alcuni parametri elettrici. Potrebbero essere utilizzati per calibrare i livelli di tensione, impostare le soglie del segnale o regolare i valori di guadagno per i segnali analogici. Ciò fornisce flessibilità nella configurazione della scheda per soddisfare i requisiti specifici di input e output del processo industriale in cui è coinvolta.



Caratteristiche:DS3800DEPB

• Alimentazione e distribuzione elettrica


  Il DS3800DEPB è probabilmente coinvolto nelle funzioni di alimentazione all'interno del sistema. Può ricevere un ingresso di alimentazione primaria da una fonte esterna, che potrebbe essere una tensione industriale standard come 24 V CC o 120/240 V CA, a seconda dell'applicazione specifica. La scheda distribuisce quindi questa potenza a diverse parti del circuito e potenzialmente ai dispositivi esterni collegati attraverso i suoi vari connettori. Può incorporare circuiti di regolazione e filtraggio della potenza per garantire un'alimentazione stabile e pulita, proteggendo i componenti sensibili dalle fluttuazioni di tensione e dal rumore elettrico.

  Elaborazione del segnale

• Gestione del segnale analogico: La scheda è in grado di gestire segnali analogici ricevuti da sensori o altre fonti. Può eseguire funzioni come amplificazione, filtraggio e conversione da analogico a digitale (ADC). Ad esempio, se riceve un segnale di tensione analogico da un sensore di temperatura che rappresenta la temperatura di un componente critico in una turbina per la produzione di energia, può amplificare il segnale debole a un livello adeguato per un'ulteriore elaborazione, filtrare qualsiasi rumore o interferenza e convertirlo poi in un valore digitale che possa essere elaborato dagli algoritmi di controllo del sistema.
• Gestione del segnale digitale: Si occupa anche di segnali digitali, che potrebbero includere segnali provenienti da interruttori, relè o interfacce di comunicazione digitale. Il DS3800DEPB può eseguire operazioni come il condizionamento del segnale (garantendo livelli di tensione e stati logici adeguati), buffering per pilotare carichi esterni e decodifica o codifica di dati digitali per scopi di comunicazione. Ad esempio, può ricevere un segnale digitale che indica lo stato di un interruttore di sicurezza ed elaborarlo per attivare azioni appropriate nel sistema di controllo, come lo spegnimento di un motore o l'attivazione di un allarme.



Comunicazione e interfacciamento



Funzionalità di protezione e monitoraggio

Protezione dal surriscaldamento: Il DS3800DEPB è dotato di meccanismi per proteggersi dal surriscaldamento. Probabilmente dispone di sensori di temperatura o circuiti di protezione termica in grado di rilevare quando la temperatura interna della scheda supera una soglia di sicurezza. In caso di surriscaldamento, può attivare azioni come la riduzione del consumo energetico, l'arresto di determinate funzioni o l'invio di un avviso all'interfaccia di monitoraggio del sistema. Ciò aiuta a prevenire danni alla scheda e ne garantisce l'affidabilità a lungo termine in ambienti industriali spesso caldi.Protezione da sovracorrente: Per proteggersi da un flusso di corrente eccessivo, che potrebbe danneggiare i componenti sulla scheda o i dispositivi collegati, incorpora funzioni di protezione da sovracorrente. Questi potrebbero includere fusibili, circuiti di limitazione della corrente o moduli di protezione elettronici in grado di rilevare quando la corrente supera un limite predefinito e adottare misure appropriate, come l'interruzione dell'alimentazione o la riduzione del carico per evitare guasti ai componenti.

Parametri tecnici:

Il DS3800DEPB è progettato principalmente per l'uso in ambienti industriali, in particolare in applicazioni legate alla produzione di energia, come i sistemi di controllo delle turbine a gas. In una centrale elettrica con turbina a gas, può far parte del circuito di controllo che monitora e controlla vari parametri della turbina, tra cui temperatura, pressione e velocità di rotazione. Si interfaccia con i sensori situati in tutto il sistema della turbina per raccogliere dati in tempo reale e invia segnali di controllo ad attuatori come iniettori di carburante, valvole e ventole di raffreddamento per ottimizzare le prestazioni della turbina e garantirne il funzionamento sicuro.

Integrazione del sistema



L'unità base relè di sicurezza SIRIUS RELIANCE 1C1227G01 con ritardo è una serie avanzata di relè di sicurezza adatta a varie applicazioni. Questo prodotto ha un'altitudine di installazione ad un'altezza sopra il livello del mare massima di 2000 mm e ha una classe di protezione IP della custodia IP20. Il valore nominale della tensione di isolamento è l'umidità relativa durante il funzionamento e ha un grado di inquinamento pari a 3. Il prodotto è fabbricato in America e viene fornito in una scatola di cartone per l'imballaggio.

L'unità base relè di sicurezza SIRIUS RELIANCE 1C1227G01 con ritardo è dotata di un terminale a molla con installazione push-in. Dispone di due circuiti di abilitazione relè NO istantanei e due NO ritardati che lo rendono adatto ad un'ampia gamma di applicazioni. Il prodotto è progettato per essere utilizzato con una Us di 24 V DC.

Questo prodotto può essere utilizzato in vari scenari, come sistemi di gestione delle batterie, automazione industriale e sistemi di controllo. L'unità base relè di sicurezza SIRIUS RELIANCE 1C1227G01 può essere utilizzata per controllare la carica e la scarica delle batterie nei sistemi di gestione delle batterie. Può essere utilizzato anche nell'automazione industriale per controllare il funzionamento di macchine e apparecchiature. Inoltre, il prodotto può essere utilizzato nei sistemi di controllo per controllare il funzionamento di vari componenti di un sistema.

L'unità base relè di sicurezza SIRIUS RELIANCE 1C1227G01 con ritardo è adatta per l'uso in varie applicazioni e settori. Le sue caratteristiche avanzate e le prestazioni affidabili lo rendono la scelta ideale per i sistemi di controllo e automazione industriale. Il prodotto è certificato e ha una quantità minima d'ordine di una unità. Il tempo di consegna per questo prodotto è di 6-8 settimane e i termini di pagamento sono T/T. La capacità di fornitura per questo prodotto è di un'unità.



Personalizzazione:DS3800DEPB

Aggiunta di componenti aggiuntivi



• Aggiunta di condensatori per il condizionamento della potenza: In un ambiente industriale in cui sono presenti fluttuazioni di potenza significative o problemi di rumore elettrico, è possibile aggiungere condensatori aggiuntivi per migliorare il filtraggio dell'alimentazione sulla scheda. Selezionando attentamente il valore della capacità e collegando i condensatori ai terminali appropriati, gli utenti possono migliorare la stabilità della potenza fornita alle diverse parti del circuito. Ciò può essere particolarmente utile in applicazioni come impianti di produzione di energia in cui altri macchinari pesanti potrebbero causare disturbi elettrici che potrebbero influenzare i componenti sensibili del DS3800DEPB.
• Inclusione del resistore per la regolazione del segnale: A seconda dei sensori o attuatori specifici collegati alla scheda, è possibile aggiungere resistori per regolare i livelli del segnale. Ad esempio, se un particolare sensore analogico ha un segnale di uscita che deve essere attenuato o amplificato per soddisfare i requisiti del range di ingresso dei canali di ingresso analogici della scheda, è possibile collegare i resistori giusti ai terminali per creare un divisore di tensione o un circuito di amplificazione. Ciò consente un condizionamento preciso del segnale per un'elaborazione accurata dei dati.

Configurazione e calibrazione dei componenti aggiunti



• Utilizzo dei tester di calibrazione: Dopo aver aggiunto i componenti, è possibile utilizzare un tester di calibrazione per misurare e regolare i parametri elettrici. Se vengono aggiunti condensatori per la correzione del fattore di potenza, il tester può misurare il valore della capacità e garantire che rientri nell'intervallo desiderato per ottenere il miglioramento desiderato nella qualità dell'alimentazione. Allo stesso modo, per i resistori utilizzati nel condizionamento del segnale, il tester può verificare il valore della resistenza e apportare le modifiche necessarie per garantire un'elaborazione accurata del segnale. Il processo di calibrazione potrebbe comportare la messa a punto dei valori dei componenti in base ai requisiti prestazionali specifici del sistema e alle caratteristiche dei dispositivi collegati.
• Valutazione dell'impatto sul sistema complessivo: È fondamentale valutare in che modo i componenti aggiunti influiscono sul funzionamento complessivo del DS3800DEPB e del sistema di controllo industriale più ampio. Ad esempio, l'aggiunta di un condensatore potrebbe modificare il profilo di consumo energetico della scheda, il che potrebbe avere un impatto su altri componenti che condividono lo stesso alimentatore o attivare determinate funzionalità di gestione dell'alimentazione. Gli utenti devono monitorare e analizzare parametri come la stabilità della tensione nelle diverse parti del circuito, l'integrità del segnale sia analogico che digitale e le prestazioni degli attuatori e dei sensori collegati per garantire che la personalizzazione abbia un impatto positivo e non introduca alcun nuove questioni.

2. Regolazione dei trimpotenziometri

Personalizzazione dei parametri del segnale analogico



• Calibrazione del livello di tensione: In un'applicazione di monitoraggio della temperatura in cui un sensore di temperatura analogico è collegato alla scheda, il trimpotenziometro può essere regolato per calibrare l'intervallo di tensione corrispondente a diversi valori di temperatura. Se è necessario regolare l'intervallo di tensione di uscita del sensore per corrispondere all'intervallo di ingresso previsto dei canali di conversione analogico-digitale (ADC) della scheda, è possibile utilizzare il potenziometro trim per impostare l'offset o il guadagno di tensione appropriato. Ciò garantisce che le letture della temperatura ottenute dal sistema siano accurate e coerenti.
• Impostazione della soglia del segnale: In un sistema di controllo in cui determinate azioni vengono attivate in base ai livelli del segnale analogico, come l'apertura o la chiusura di una valvola quando un sensore di pressione raggiunge una soglia di pressione specifica, il trimpotenziometro può essere utilizzato per impostare con precisione tale soglia. Regolandolo, gli utenti possono definire il punto esatto in cui il sistema risponde ai cambiamenti nel segnale di ingresso analogico, consentendo una logica di controllo personalizzata basata sui requisiti specifici del processo industriale.

Ottimizzazione delle caratteristiche del segnale digitale (in alcuni casi)



• Regolazione del livello logico per la compatibilità: In un sistema in cui il DS3800DEPB deve interfacciarsi con diversi tipi di dispositivi digitali che hanno requisiti di livello logico leggermente variabili, il trimpotenziometro può essere utilizzato per regolare i livelli di tensione di uscita dei segnali digitali dalla scheda. Ciò garantisce la corretta compatibilità e una comunicazione affidabile tra la scheda e i dispositivi digitali collegati. Anche se questa potrebbe non essere la funzione principale dei trimpotenziometri, fornisce un ulteriore livello di personalizzazione in determinati scenari di integrazione.

3. Personalizzazione della comunicazione

Selezione e configurazione del protocollo



• Personalizzazione del protocollo Ethernet: A seconda dell'infrastruttura di rete e degli altri dispositivi presenti nella configurazione industriale, gli utenti possono scegliere di abilitare o disabilitare specifici protocolli basati su Ethernet sul DS3800DEPB. Ad esempio, se l'impianto dispone di un mix di dispositivi che supportano sia TCP/IP che Modbus/TCP, l'utente può configurare il dispositivo per comunicare utilizzando il protocollo più adatto per ciascuna connessione. È inoltre possibile personalizzare l'indirizzo IP, la maschera di sottorete e il gateway predefinito. In un grande impianto industriale con più sottoreti, al dispositivo può essere assegnato un indirizzo IP all'interno della sottorete appropriata per garantire una comunicazione continua con altri dispositivi in ​​quel segmento di rete.
• Personalizzazione del protocollo seriale: Per la comunicazione seriale, gli utenti possono selezionare tra i protocolli RS-232 e RS-485 in base ai requisiti dei dispositivi collegati. Se sono presenti dispositivi legacy che comunicano solo tramite RS-232, il DS3800DEPB può essere configurato per utilizzare questo protocollo. È possibile modificare la velocità di trasmissione, i bit di dati, i bit di stop e le impostazioni di parità sia per RS-232 che per RS-485. Ad esempio, quando ci si connette a un sensore che richiede una velocità di trasmissione specifica per una trasmissione precisa dei dati, l'utente può impostare la velocità di trasmissione appropriata sull'interfaccia seriale del dispositivo per garantire una comunicazione affidabile.

Formato dei dati e personalizzazione della trasmissione



• Trasmissione selettiva dei dati: Gli utenti possono definire quali campi dati specifici vengono inviati o ricevuti durante la comunicazione. In un impianto di produzione di energia in cui numerosi sensori raccolgono dati su vari parametri della turbina, l'utente può configurare il DS3800DEPB per trasmettere solo i dati più critici, come la velocità della turbina, la temperatura di scarico e la portata del carburante, al sistema di monitoraggio centrale in orari specifici. intervalli. Ciò riduce il traffico di rete pur fornendo informazioni essenziali per un monitoraggio e un processo decisionale efficaci.
• Regolazione della frequenza di trasmissione dei dati: La frequenza di trasmissione dei dati può essere personalizzata in base alla velocità di variazione dei dati e ai requisiti di monitoraggio. Ad esempio, in un processo di generazione di energia relativamente stabile in cui alcuni parametri come la temperatura dei cuscinetti della turbina cambiano lentamente, il dispositivo può essere impostato per inviare aggiornamenti meno frequentemente, magari ogni 10 minuti. Al contrario, in una situazione in cui è necessario monitorare da vicino cambiamenti rapidi, come le condizioni di combustione all’interno della turbina, il dispositivo può essere configurato per trasmettere dati a una frequenza molto elevata, ad esempio diverse volte al secondo.
• Codifica e formattazione dei dati: Il dispositivo può essere programmato per impacchettare i dati in un formato specifico compatibile con il sistema ricevente. Ad esempio, i dati possono essere formattati come JSON (JavaScript Object Notation) o XML (Extensible Markup Language) a seconda dei requisiti del software utilizzato per l'analisi, l'archiviazione o la visualizzazione dei dati nella rete industriale. Ciò garantisce un'integrazione perfetta e una facile elaborazione dei dati da parte di altri sistemi nella rete.

4. Personalizzazione degli ingressi/uscite (I/O).

Personalizzazione degli I/O digitali



• Regolazione della soglia della tensione di ingresso: Le soglie della tensione di ingresso per le porte di ingresso digitale possono essere regolate per corrispondere alle caratteristiche di uscita di diversi tipi di sensori digitali. In una configurazione di automazione industriale con una varietà di sensori di prossimità con diversi livelli di tensione per indicare la presenza o l'assenza di un oggetto, l'utente può configurare le soglie di ingresso sul DS3800DEPB per rilevare con precisione i segnali provenienti da ciascun sensore. Ad esempio, se un particolare sensore emette un segnale logico alto a una tensione leggermente inferiore alla soglia predefinita, la soglia può essere abbassata per garantire il corretto riconoscimento dell'uscita del sensore.
• Modifica del livello di tensione e corrente in uscita: La tensione di uscita e i livelli di corrente delle porte di uscita digitali possono essere personalizzati per pilotare dispositivi di carico specifici in modo più efficace. Se un motore richiede una corrente di avviamento superiore a quella fornita dall'uscita predefinita del dispositivo, il limite di corrente può essere aumentato (entro le capacità del dispositivo) regolando le impostazioni pertinenti. Allo stesso modo, se un indicatore luminoso necessita di un livello di tensione diverso per un'illuminazione adeguata, la tensione di uscita può essere regolata di conseguenza per garantire che funzioni come previsto.
• Riutilizzo delle funzioni delle porte I/O digitali: La funzionalità delle porte I/O digitali può essere riproposta in base ai requisiti dell'applicazione. Ad esempio, una porta di ingresso digitale inizialmente destinata a monitorare un interruttore può essere configurata per ricevere un segnale a impulsi da un dispositivo diverso per una specifica funzione di temporizzazione o conteggio. Oppure una porta di uscita digitale utilizzata per controllare un piccolo motore può essere impostata per pilotare un relè per un circuito elettrico diverso a seconda delle esigenze in evoluzione del processo industriale.

Personalizzazione degli I/O analogici



• Regolazione della gamma del segnale di ingresso: Gli intervalli di tensione o corrente per i canali di ingresso analogici possono essere impostati in base all'intervallo di uscita dei sensori collegati. In un'applicazione di monitoraggio della temperatura in cui un sensore di temperatura progettato su misura ha un intervallo di tensione di uscita diverso dallo standard da -10 V a +10 V, l'intervallo di ingresso analogico sul DS3800DEPB può essere regolato per corrispondere all'uscita di quello specifico sensore. Ciò consente una conversione accurata del segnale del sensore in un valore digitale per l'elaborazione.
• Personalizzazione della risoluzione: La risoluzione dei canali di ingresso analogici può essere personalizzata per bilanciare le esigenze di precisione e i requisiti di elaborazione dei dati. In un processo in cui misurazioni estremamente accurate non sono essenziali ma si preferisce una frequenza di campionamento più elevata per acquisire cambiamenti rapidi, la risoluzione può essere ridotta per liberare risorse di elaborazione e aumentare la frequenza di campionamento. Al contrario, in una situazione in cui misurazioni precise sono cruciali (come in un processo di formulazione farmaceutica), la risoluzione può essere aumentata per ottenere dati più dettagliati.
• Gamma del segnale di uscita e calibrazione della precisione: L'intervallo del segnale di uscita e la precisione dei canali di uscita analogici possono essere calibrati e regolati per attuatori specifici. Ad esempio, se l'attuatore di una valvola richiede un segnale di controllo molto preciso entro un intervallo di tensione ristretto per ottenere un posizionamento accurato, l'intervallo di uscita analogica e le impostazioni di precisione del dispositivo possono essere regolati con precisione per soddisfare tali requisiti. Ciò garantisce che l'attuatore risponda come previsto e consenta un controllo preciso dei processi industriali.
