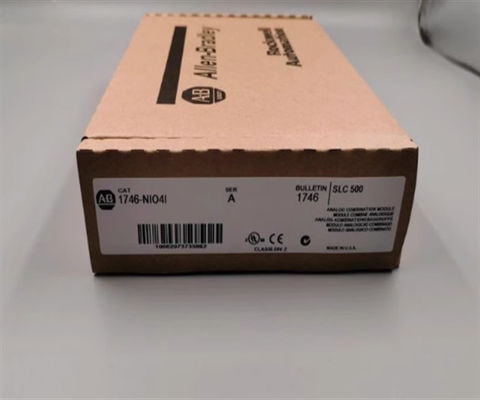

Allen-Bradley 1746-NIO4I SLC 500 Modulo analogo 2-Input 2-Output di corrente

Descrizione di1746-NIO4I

Il 1746-NIO4I è un modulo SLC 500 Four Channel Analog I/O di Allen-Bradley.Ha 2 punti di ingresso di tensione differenziale o corrente e 2 uscite di corrente con un consumo complessivo di corrente di 55mA a 5 Volt e 14 5mA a 24 VoltI suoi punti hanno una tensione comune di -20 a 20 Volt con un segnale comune di rifiuto del modulo di 105 dB a 60 Hertz e un segnale di rifiuto del modo normale di 55 dB a 60 Hertz.Il 1746-NIO4I utilizza il convertitore ADC Sigma-Delta con una risoluzione di convertitore di 16 bitLa sua corrente di ingresso normale varia tra -20 e +20 mA con un'impedenza di corrente di 250 Ohm e una risoluzione di 1,22 A per LSB.Il 1746-NIO4I ha una precisione complessiva di +/-00,642% da 0 a 60 gradi Celsius con una precisione di deriva di +79 ppm/5 gradi Celsius e errori massimi di guadagno e deriva di +/- 0,556% e +/- 67 ppm/ gradi Celsius.Il 1746-NIO4I ha anche un valore di ingresso di tensione da -10 a 10 Volt DC e un'impedenza di tensione di 760 KOhms a una risoluzione di 305 microVolts per bit meno significativo (LSB)Ha anche una precisione di +/- 0,504%, e una precisione e un errore di deriva di +/- 63 ppm/grado Celsius e +/- 57 ppm/grado Celsius.Il 1746-NIO4I offre sovratensione a 220 Volt AC (RMS) o 220 Volt DC (continua)Le uscite di corrente hanno una gamma di carico da 0 a 500 mA con una gamma normale da 0 a 20 mA e una capacità di overrange del 5% a 2,56348 microA per risoluzione del segnale LSB.Il 1746-NIO4I ha anche una precisione complessiva di ± 00,541% con una precisione di deriva di ±70 ppm/grado Celsius e un errore di guadagno e di spostamento di ±0,516% e +/-12 LSB.L'intero modulo ha un isolamento testato a 500 Volt tra i campi nell'isolamento dal cablaggio al backplane e ha un tempo di aggiornamento complessivo di 512 microSecondi per tutti i canaliLa temperatura di funzionamento del 1746-NIO4I ̇ varia da 0 a 60°C ad un'umidità relativa non condensante dal 5 al 95%.

Il 1746-NIO4I è un modulo di combinazione analogica che dispone di due (2) differentiali di tensione o corrente, canali di ingresso non isolati e due (2) canali di uscita di tensione.Questo modulo è un singolo modulo slot che combina le capacità di input e output

Questo modulo combinato è compatibile per l'uso con hardware fisso o modulare SLC 500.Può anche essere installato in moduli di espansione o stazioni remote di I/OSe utilizzato nelle stazioni di I/O remoti, questo modulo non può essere installato nella fessura 0, la fessura menzionata è riservata agli adattatori di comunicazione come Remote I/O (RIO),Data Highway Plus (DH+) e adattatori di comunicazione Ethernet.

Questo modulo contribuisce a risparmiare spazio sui pannelli e a massimizzare gli slot disponibili di qualsiasi rack SLC 500.questo modulo può essere installato in modo strategico per una corretta segmentazione IO.

I moduli L'intervallo di ingresso di corrente è da -20 a +20 mA con valori nominali massimi ammissibili da -30 a +30 mA. Per l'ingresso di tensione, l'intervallo di ingresso ammissibile è da -10 a +10 V dc - 1 LSB.L'input corrente viene convertito in -16La risoluzione del convertitore delle porzioni di input è di 16 bit con ripetibilità di +/- 1 LSB.La risoluzione del convertitore è di 14 bit con non linearità 00,05%.

L'Allen-Bradley 1746-NIO4I è un modulo di combinazione analogica SLC 500.Questo modulo è utilizzato con hardware di tipo fisso o modulare SLC 500.
