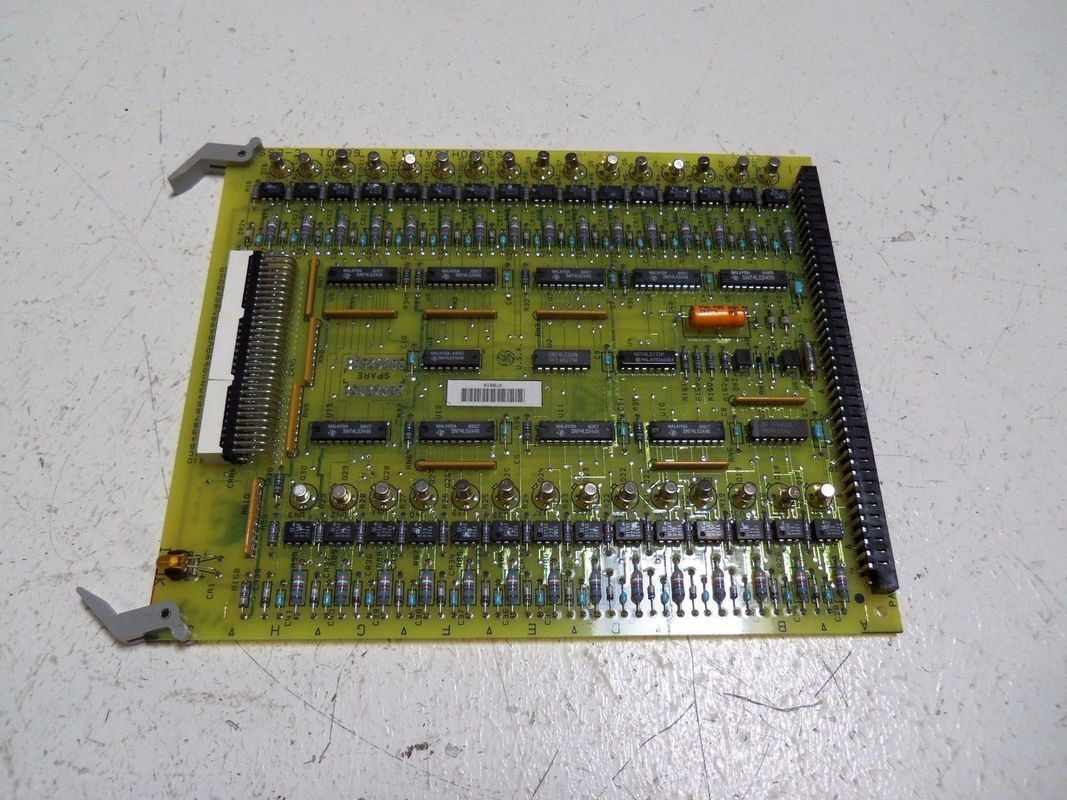

General Electric DS3800HISA Interfaccia ausiliaria per applicazioni industriali

Descrizione del prodotto:DS3800HISA

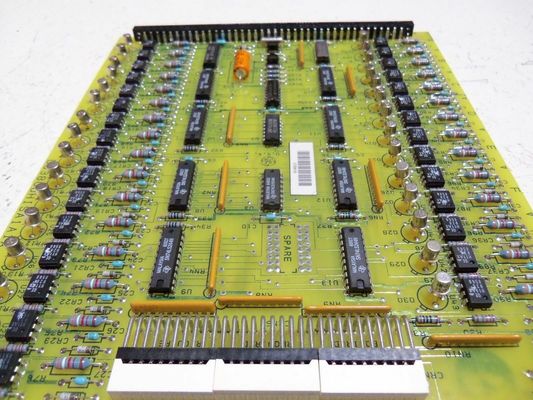

• Disegno e montaggio della tavola: La DS3800HISA è dotata di una scheda di circuiti stampati con un layout accuratamente organizzato e ottimizzato per le sue funzioni previste.È tipicamente progettato con fori o fessure di montaggio in posizioni appropriate lungo i suoi bordiQuesto meccanismo di montaggio garantisce che la scheda rimanga saldamente in posizione,anche sottoposti alle vibrazioni e alle sollecitazioni meccaniche comuni negli ambienti industrialiLe dimensioni fisiche della scheda sono di solito in linea con le dimensioni standard delle schede di controllo industriali, consentendole di adattarsi perfettamente allo spazio disponibile all'interno della configurazione complessiva del sistema.
• Integrazione dei componenti: La scheda comprende una vasta gamma di componenti elettronici che lavorano insieme per svolgere le sue funzioni chiave.che fungono da unità di elaborazione centrali per la gestione di compiti come l'elaborazione del segnaleCi sono anche componenti discreti multipli come resistori, condensatori e diodi,che sono utilizzati per svariati scopi come la regolazione dei livelli di tensioneInoltre, può essere dotato di componenti specializzati come trasduttori, optoaccoppiatori,o relè a seconda delle specifiche esigenze di applicazione.
• Opzioni di connettore e interfaccia: Il DS3800HISA è dotato di una varietà di connettori e interfacce per facilitarne l'integrazione con altri componenti del sistema.Ha connettori sui bordi o sulla superficie progettati per accettare diversi tipi di segnali di ingresso e di uscitaQuesti possono includere connettori di ingresso analogici per ricevere segnali da sensori che misurano parametri come temperatura, pressione o portata.Esistono anche connettori di ingresso e uscita digitali per l'interfaccia con dispositivi come gli switch, sensori digitali o attuatori. Inoltre, può avere interfacce di comunicazione seriale o parallela, che consentono di comunicare con altre schede di controllo, controller logici programmabili (PLC),o sistemi di monitoraggio su lunghe distanze o in configurazione di reteAlcuni modelli possono anche avere punti di prova posizionati in modo strategico sulla scheda, che forniscono ai tecnici e agli ingegneri un accesso diretto a determinati segnali elettrici per test, debug,e di risoluzione dei problemi.

Visualizzazione funzionale

• Acquisizione e isolamento del segnale: Una delle funzioni principali del DS3800HISA è acquisire segnali di ingresso da vari sensori situati nel processo industriale.compresi i sensori analogici e digitaliLa scheda fornisce un isolamento elettrico per i segnali in entrata, che è fondamentale in ambienti industriali per prevenire rumori elettrici, interferenze,e potenziali danni da trasmissione tra le diverse parti del sistemaAd esempio, quando si ricevono segnali dai sensori di temperatura di una turbina a gas o a vapore,l'isolamento garantisce che eventuali disturbi elettrici nel cablaggio del sensore o nell'ambiente esterno non influenzino l'integrità dei segnali mentre vengono elaborati dal sistema di controlloQuesto isolamento si ottiene mediante l'uso di componenti come optoaccoppiatori, trasformatori o altre tecniche di isolamento a seconda del progetto specifico.
• Condizionamento del segnale: Dopo aver acquisito i segnali, il DS3800HISA esegue i compiti di condizionamento del segnale.o amplificando segnali deboli per renderli adatti ad ulteriore elaborazione da parte dei componenti interni della schedaAd esempio, se un sensore di pressione fornisce un segnale di bassa tensione nell'intervallo di millivolt,la scheda può utilizzare amplificatori e circuiti di filtraggio per aumentare la potenza del segnale e rimuovere qualsiasi rumore indesiderato ad alta frequenza, convertendolo in un intervallo di tensione più utilizzabile per il microprocessore o altri componenti a valle.garantire adeguati livelli logici e integrità del segnale per una comunicazione e un trattamento accurati all'interno dei circuiti interni della scheda.
• Trattamento e controllo dei dati: Il microprocessore o microcontrollore del DS3800HISA è responsabile dell'elaborazione dei segnali acquisiti e condizionati.Può eseguire vari algoritmi di controllo basati sul firmware programmatoNel contesto del controllo delle turbine, ad esempio, può analizzare la temperatura, la pressione,e altri segnali pertinenti per determinare le opportune azioni di controllo per componenti come i sistemi di iniezione del carburante, meccanismi di aspirazione dell'aria o attuatori di valvole.Ciò potrebbe comportare l'adeguamento del flusso di carburante in base alle condizioni di temperatura e pressione all'interno della turbina per ottimizzare l'efficienza della combustione e la potenza prodottaIl microprocessore gestisce anche la comunicazione con gli altri componenti del sistema.inviare dati a un'unità di controllo centrale o ricevere comandi e parametri di configurazione da sistemi esterni.
• Firmware e programmabilità: La scheda è programmabile, in genere con moduli di memoria come EPROM (Erasable Programmable Read-Only Memory) o memoria Flash che può memorizzare il firmware.Gli ingegneri possono scrivere e aggiornare il firmware per personalizzare il comportamento del DS3800HISA in base ai requisiti specifici dell'applicazioneQuesta programmabilità consente l'implementazione di strategie di controllo uniche, l'adattamento a diversi tipi e gamme di sensori,e la capacità di incorporare miglioramenti o modifiche nella logica di controllo nel tempoPer esempio, se un nuovo tipo di sensore con caratteristiche di segnale diverse viene introdotto in un sistema di monitoraggio delle turbine,il firmware può essere modificato per gestire e elaborare correttamente i segnali provenienti da quel sensore.

Ruolo nei sistemi industriali

• Controllo delle turbine a gas e a vapore: Nei sistemi di controllo delle turbine a gas e a vapore, il DS3800HISA svolge un ruolo vitale nell'intero funzionamento.Funge da interfaccia tra i numerosi sensori distribuiti in tutta la turbina e il sistema di controllo principale. Con l'acquisizione accurata, l'isolamento e il condizionamento dei segnali relativi ai parametri della turbina come temperatura, pressione, velocità di rotazione e vibrazione,fornisce al sistema di controllo dati affidabili per prendere decisioni criticheQueste decisioni possono includere l'adeguamento dell'approvvigionamento di carburante, la regolazione del flusso d'aria e l'attuazione di misure di sicurezza per proteggere la turbina da condizioni anormali.se un sensore di vibrazione rileva vibrazioni eccessive che potrebbero indicare un problema meccanico con l'albero della turbina, il DS3800HISA elabora il segnale e lo trasmette al sistema di controllo, che può quindi intraprendere le azioni appropriate, come ridurre il carico della turbina o spegnerla per evitare ulteriori danni.
• Automazione industriale: Oltre al controllo delle turbine, il DS3800HISA è applicabile anche in una vasta gamma di scenari di automazione industriale.può ricevere segnali da sensori che controllano diversi aspetti del processo di produzioneAd esempio, in una catena di montaggio automobilistica, può gestire i segnali provenienti da sensori che rilevano la presenza o l'assenza di parti, la posizione dei bracci robotici o la pressione nei sistemi idraulici.Fornendo segnali isolati e condizionati al sistema di controllo automatico, contribuisce a garantire un funzionamento regolare e accurato del processo produttivo, consentendo un controllo preciso dei macchinari, la garanzia della qualità e una gestione efficiente del flusso di lavoro.

Considerazioni ambientali e operative

• Tolleranza a temperatura e umidità: il DS3800HISA è progettato per funzionare in condizioni ambientali specifiche, in genere in una certa gamma di temperature, che possono variare da -20°C a +60°C o simili,a seconda del progetto specificoQuesta ampia tolleranza alle temperature permette di utilizzarlo in vari ambienti industriali, dai siti di generazione di energia esterna a freddo agli impianti di produzione a caldo.può generalmente gestire un intervallo di umidità relativa compreso tra il 5% e il 95% (non condensante), assicurando che l'umidità nell'aria non provochi cortocircuiti elettrici o corrosione dei componenti interni.
• Compatibilità elettromagnetica (EMC): Per funzionare efficacemente in ambienti industriali elettricamente rumorosi, il DS3800HISA ha buone proprietà di compatibilità elettromagnetica.È progettato per resistere alle interferenze elettromagnetiche di altre apparecchiature elettriche presenti nelle vicinanzeAllo stesso tempo, riduce al minimo le proprie emissioni elettromagnetiche per evitare interferenze con altri componenti del sistema.Questo è ottenuto attraverso misure come la corretta schermatura dei componenti, la progettazione attenta dei circuiti e l'uso di componenti con buone caratteristiche EMC,garantire che la scheda possa mantenere l'integrità del segnale e una comunicazione affidabile in presenza di campi elettromagnetici esterni.

Caratteristiche:DS3800HISA

• Isolamento elettrico robusto: fornisce un isolamento elettrico di alta qualità per i segnali di ingresso e di uscita.e circuiti di terra da propagazione tra le diverse parti del sistemaPer esempio, in un ambiente di turbine a gas o a vapore in cui ci sono numerosi componenti elettrici e potenziali fonti di interferenza,DS3800HISA garantisce che i segnali dei sensori rimangano puliti e privi di disturbi elettrici esterniCiò contribuisce a mantenere l'accuratezza e l'integrità dei dati inviati al sistema di controllo, consentendo un controllo preciso e un funzionamento affidabile della turbina o di altri processi industriali.
• Protezione contro sovratensioni e sovratensioni: la scheda è dotata di meccanismi di protezione incorporati per la protezione contro le condizioni di sovratensione e di sovratensione.di una lunghezza superiore a 50 mm,In caso di improvvisi picchi di tensione o di eccessivi flussi di corrente, che possono verificarsi a causa di guasti elettrici, fulmini o condizioni di funzionamento anormali nell'ambiente industriale,queste caratteristiche di protezione si attivano per evitare danni ai componenti elettronici sensibili sulla schedaCiò migliora l'affidabilità e la longevità complessive del DS3800HISA.

• Capacità di condizionamento del segnale

• Condizionamento del segnale analogo: Per i segnali di ingresso analogici, il DS3800HISA offre funzioni complete di condizionamento del segnale.Può regolare i livelli di tensione dei segnali in entrata per soddisfare i requisiti dei componenti a valle del sistema di controlloPer esempio, se un sensore di temperatura fornisce un segnale di tensione debole nell'intervallo di millivolt, la scheda può amplificarlo ad un livello più adatto, ad esempio di alcuni volt,per l'elaborazione accurata da parte del microprocessore o di altri moduli di controlloFiltra anche i rumori e le interferenze elettriche che sono comuni negli ambienti industriali.utilizzando componenti come condensatori e resistenze nei circuiti di filtraggio per lisciare i segnali ed eliminare il rumore ad alta frequenzaCiò garantisce che i segnali analogici condizionati rappresentino con precisione i parametri fisici da misurare.
• Manipolazione del segnale digitale: Per quanto riguarda i segnali digitali, la scheda garantisce una corretta conversione del livello logico e l'integrità del segnale.Può ricevere segnali digitali con diversi livelli di tensione e convertirli ai livelli logici appropriati compatibili con i circuiti interni del sistema di controlloQuesto aiuta a comunicare senza soluzione di continuità tra diversi componenti digitali, come il microprocessore, i dispositivi logici programmabili e i sensori o attuatori digitali.può eseguire funzioni come il buffering del segnale e il debunking per migliorare l'affidabilità della trasmissione del segnale digitale, specialmente in situazioni in cui potrebbero verificarsi rumori elettrici o vibrazioni meccaniche che potrebbero causare falsi cambiamenti di segnale.

• Controllo e intelligenza basati su microprocessore

• Potente microprocessore: Il cuore del DS3800HISA è un microprocessore che consente funzioni avanzate di elaborazione e controllo dei dati.Il microprocessore è in grado di gestire più segnali di ingresso contemporaneamente ed eseguire algoritmi di controllo complessi. può analizzare i segnali dei sensori in entrata relativi a vari parametri del processo industriale, quali le condizioni di funzionamento delle turbine o le variabili del processo di produzione,e prendere decisioni basate su logica programmataAd esempio, in un'applicazione di controllo della turbina, può calcolare la velocità ottimale di iniezione del carburante o la regolazione del flusso d'aria in base a segnali di temperatura, pressione e velocità in tempo reale,garantire un funzionamento efficiente e sicuro della turbina.
• Processo e risposta in tempo reale: Il microprocessore è progettato per l'elaborazione in tempo reale, il che significa che può rispondere rapidamente ai cambiamenti dei segnali di ingresso e agire immediatamente.In ambienti industriali dinamici dove le condizioni possono cambiare rapidamente, come ad esempio durante le variazioni di carico in una centrale elettrica o in un processo di produzione veloce, la capacità di elaborare i segnali in tempo reale è fondamentale.Ciò consente al DS3800HISA di contribuire al funzionamento regolare ed efficiente del sistema complessivo regolando prontamente i parametri di controllo.

• Programmabilità e personalizzazione

• EPROM o memoria flash: La scheda è in genere dotata di EPROM (Erasable Programmable Read-Only Memory) o di memoria Flash, che offre un elevato livello di flessibilità.consentendo agli ingegneri di definire come la scheda elabora i segnali, implementa algoritmi di controllo e interagisce con altri componenti del sistema.Questa programmabilità consente al DS3800HISA di adattarsi a vari processi industriali e ai requisiti in evoluzione nel tempoAd esempio, se un nuovo sensore con caratteristiche di segnale uniche viene aggiunto a un sistema di monitoraggio della turbina,il firmware nella memoria può essere aggiornato per garantire una corretta elaborazione del segnale e l'integrazione di tale sensore nello schema di controllo.
• Opzioni di personalizzazione: la capacità di programmare la memoria consente una vasta gamma di personalizzazioni. può essere utilizzato per adattare il comportamento della scheda a specifiche esigenze di applicazione,come l'implementazione di strategie di controllo specializzate per diversi tipi di turbine o l'adeguamento dei parametri di condizionamento del segnale in base ai tipi di sensori utilizzati in una particolare configurazione industrialeQuesta flessibilità rende il DS3800HISA un componente versatile che può essere ottimizzato per diversi scenari industriali.

• Ricca connettività e opzioni di interfaccia

• Connettori di ingresso e di uscita multipli: Il DS3800HISA è dotato di una varietà di connettori per diversi tipi di segnali di ingresso e di uscita.Ha connettori di ingresso analogici per ricevere segnali da sensori che misurano parametri come la temperaturaEsistono anche connettori di ingresso e uscita digitali per l'interfaccia con una vasta gamma di dispositivi digitali, tra cui interruttori, sensori digitali e attuatori.può avere interfacce di comunicazione seriale o parallela, che gli consentono di comunicare con altre schede di controllo, controller logici programmabili (PLC) o sistemi di monitoraggio.La varietà dei connettori consente un'integrazione flessibile con altri componenti del sistema di controllo industriale, facilitando lo scambio di dati e il coordinamento delle operazioni.
• Punti di prova: Oltre ai connettori, la presenza di punti di prova sulla scheda è un'altra caratteristica utile.Questi punti di prova forniscono ai tecnici e agli ingegneri l'accesso diretto a vari segnali elettrici sulla schedaPer esempio, durante l'installazione o la manutenzione di un sistema di controllo, gli ingegneri possono utilizzare apparecchiature di prova per misurare le tensioni,correnti, oppure controllare le forme d'onda del segnale in questi punti di prova per verificare il corretto funzionamento della scheda e diagnosticare eventuali problemi.

• Resilienza ambientale

• Tolleranza ad ampie temperature: La scheda è progettata per funzionare in un intervallo di temperatura relativamente ampio, in genere da -20°C a +60°C.Questa ampia tolleranza alle temperature gli consente di funzionare in modo affidabile in vari ambienti industriali, dai siti di generazione di energia esterna a freddo alle aree di produzione calde o alle centrali elettriche dove può essere esposto al calore generato dalle attrezzature vicine.
• Umidità e resistenza EMC: può gestire un'ampia gamma di livelli di umidità nell'intervallo non condensante tipico degli ambienti industriali, di solito intorno al 5% al 95%.Questo assicura che l'umidità nell'aria non causa cortocircuiti elettrici o corrosione dei componenti interniInoltre, il DS3800HISA ha buone proprietà di compatibilità elettromagnetica (EMC).il che significa che può resistere alle interferenze da campi elettromagnetici esterni e anche ridurre al minimo le proprie emissioni elettromagnetiche per evitare interferenze con altri componenti del sistemaQuesto permette di mantenere l'elaborazione del segnale e la comunicazione stabili in ambienti elettricamente rumorosi dove ci sono numerosi motori, generatori,con una lunghezza massima non superiore a 50 mm.

• Monitoraggio visivo e strumenti diagnostici

• Luce di indicazione dello stato (se applicabile): Alcune versioni del DS3800HISA possono essere dotate di luci indicatrici di stato. Queste luci possono fornire un rapido feedback visivo sullo stato operativo della scheda, come lo stato di accensione,attività di comunicazione, o la presenza di un errore o di una condizione di avvertimento.I tecnici possono utilizzare queste informazioni visive per identificare rapidamente se la scheda funziona correttamente o se ci sono problemi che richiedono ulteriori indagini, facilitando la risoluzione efficiente dei problemi e la manutenzione.

Parametri tecnici:DS3800HISA

• Fornitore di energia:
  • Voltaggio di ingresso: la scheda funziona in genere all'interno di una gamma specifica di tensioni di ingresso.anche se questo può variare a seconda del modello specifico e dei requisiti di applicazioneQuesto intervallo di tensione è progettato per essere compatibile con i sistemi di alimentazione comunemente presenti in ambienti industriali in cui viene utilizzato.
  • Consumo di energia: In condizioni di funzionamento normali, il consumo di energia del DS3800HISA è generalmente entro un certo intervallo.ma questo può variare in base a fattori come il numero di segnali che vengono elaborati, il carico sui componenti collegati e le funzioni specifiche che svolge.
• Segnali di ingresso:
  • Input analogici:
    • Numero di canali: generalmente ha più canali di ingresso analogici, spesso nell'intervallo da 8 a 16 canali, a seconda del progetto specifico.Questi canali sono utilizzati per ricevere segnali analogici da vari sensori nel sistema industriale.
    • Intervallo del segnale di ingresso: I canali di ingresso analogici possono gestire segnali di tensione entro intervalli specifici.o altri intervalli personalizzati a seconda della configurazione e dei tipi di sensori collegatiAlcuni modelli possono anche supportare segnali di ingresso di corrente, in genere nell'intervallo 0 - 20 mA o 4 - 20 mA.
    • Risoluzione: la risoluzione di questi ingressi analogici è di solito compresa tra 10 e 16 bit.che consente una rappresentazione accurata dei dati dei sensori per un'ulteriore elaborazione all'interno del sistema di controllo.
  • Input digitali:
    • Numero di canali: in genere sono disponibili diversi canali di ingresso digitale, spesso da 8 a 16 canali.sensori digitali, o indicatori di stato.
    • Livelli logici di input: I canali di ingresso digitali sono configurati per accettare livelli logici standard, seguendo spesso gli standard TTL (Transistor-Transistor Logic) o CMOS (Complementary Metal-Oxide-Semiconductor).Un livello elevato digitale potrebbe essere nell'intervallo di 2.4V a 5V e un livello basso digitale da 0V a 0,8V.
• Segnali di uscita:
  • Fonti di uscita analoghe:
    • Numero di canali: può essere dotato di un numero di canali di uscita analogici, di solito da 2 a 8 canali.Questi possono generare segnali di controllo analogici per attuatori o altri dispositivi che si basano su input analogici per il funzionamento.
    • Distanza del segnale di uscita: I canali di uscita analogici possono generare segnali di tensione all'interno di intervalli specifici simili agli ingressi, come 0 - 5V DC o 0 - 10V DC.L'impedenza di uscita di questi canali è di solito progettata per soddisfare i requisiti di carico tipici nei sistemi di controllo industriali, garantendo una trasmissione del segnale stabile ed accurata ai dispositivi collegati.
  • Fonti di produzione digitali:
    • Numero di canali: in genere ci sono diversi canali di uscita digitale, che possono fornire segnali binari per controllare componenti come relè, valvole solenoidi o display digitali.Il numero di canali di uscita digitale è spesso compreso tra 8 e 16.
    • Livelli logici di uscita: i canali di uscita digitali possono fornire segnali con livelli logici simili agli ingressi digitali,con un alto livello digitale nell'intervallo di tensione appropriato per l'azionamento di dispositivi esterni e un basso livello digitale nell'intervallo di bassa tensione standard.

Specifiche di elaborazione e memoria

• Processore:
  • Tipo e velocità dell'orologio: La scheda incorpora un microprocessore con un'architettura specifica e una velocità di clock, in genere compresa tra decine e centinaia di MHz, a seconda del modello.Questo determina quanto velocemente il microprocessore può eseguire le istruzioni e elaborare i segnali in entrataAd esempio, una velocità di clock più elevata consente un'analisi dei dati e un processo decisionale più rapidi quando vengono gestiti simultaneamente più segnali di ingresso.
  • Capacità di elaborazione: Il microprocessore è in grado di eseguire varie operazioni aritmetiche, logiche e di controllo. It can execute complex control algorithms based on the programmed firmware to process the input signals from sensors and generate appropriate output signals for actuators or for communication with other components in the system.
• Memoria:
  • EPROM (memoria programmabile solo lettura cancellabile) o memoria flash: Il DS3800HISA contiene moduli di memoria, che di solito sono EPROM o memoria Flash, con una capacità di archiviazione combinata che in genere varia da diversi kilobyte a pochi megabyte.Questa memoria viene utilizzata per memorizzare il firmware, parametri di configurazione e altri dati critici di cui la scheda ha bisogno per funzionare e mantenere la sua funzionalità nel tempo.La capacità di cancellare e riprogrammare la memoria consente la personalizzazione del comportamento della scheda e l'adattamento a diversi processi industriali e cambiamenti dei requisiti.
  • Memoria di accesso casuale (RAM)La capacità della memoria RAM può variare da pochi kilobyte a decine di megabyte, a seconda del progetto.Viene utilizzato dal microprocessore per memorizzare e manipolare dati come le letture dei sensori, risultati di calcolo intermedi e buffer di comunicazione mentre elabora informazioni ed esegue compiti.

Parametri dell'interfaccia di comunicazione

• Interfacce seriali:
  • Tassi di Baud: La scheda supporta una gamma di velocità di segnalazione per le sue interfacce di comunicazione seriale,con una lunghezza massima di 20 mm o più ma non superiore a 50 mm,. Può in genere gestire i tassi di segnalazione da 9600 bit al secondo (bps) fino a valori più alti come 115200 bps o anche più,a seconda della configurazione specifica e dei requisiti dei dispositivi collegati.
  • Protocolli: è compatibile con vari protocolli di comunicazione seriale come RS232, RS485 o altri protocolli standard di settore a seconda delle esigenze dell'applicazione.comunicazione punto-a-punto con dispositivi quali interfacce dell'operatore locale o strumenti diagnostici. RS485, d'altra parte, consente la comunicazione multi-drop e può supportare più dispositivi collegati sullo stesso bus,rendendolo adatto per le impostazioni di controllo industriale distribuite in cui diversi componenti devono comunicare tra loro e con il DS3800HISA.
• Interfacce parallele:
  • Larghezza di trasferimento dati: le interfacce parallele della scheda hanno una larghezza specifica di trasferimento dati, che può essere, ad esempio, di 8 bit, 16 bit o di un'altra configurazione adeguata.Questo determina la quantità di dati che possono essere trasferiti simultaneamente in un singolo ciclo di orologeria tra il DS3800HISA e altri componenti connessi, in genere altre schede all'interno dello stesso sistema di controllo. Una larghezza di trasferimento dei dati più ampia consente velocità di trasferimento dei dati più rapide quando è necessario scambiare rapidamente grandi quantità di informazioni,come negli scenari di acquisizione dati ad alta velocità o di distribuzione del segnale di controllo.
  • Velocità dell' orologio: Le interfacce parallele funzionano ad una certa velocità di clock, che definisce la frequenza con cui i dati possono essere trasferiti.Questa velocità di clock è di solito nell'intervallo di MHz ed è ottimizzata per un trasferimento di dati efficiente e affidabile all'interno del sistema di controllo.

Specifiche ambientali

• Temperatura di funzionamento: Il DS3800HISA è progettato per funzionare in un intervallo di temperatura specifico, in genere da -20°C a +60°C.Questa tolleranza alla temperatura gli consente di funzionare in modo affidabile in vari ambienti industriali, da luoghi esterni relativamente freddi a aree di produzione calde o centrali elettriche dove può essere esposto al calore generato dalle attrezzature vicine.
• Umidità: Può funzionare in ambienti con un'umidità relativa compresa tra il 5% e il 95% (non condensante).Questa tolleranza all'umidità garantisce che l'umidità nell'aria non provochi cortocircuiti elettrici o corrosione dei componenti interni, consentendogli di lavorare in zone con livelli di umidità diversi dovuti a processi industriali o condizioni ambientali.
• Compatibilità elettromagnetica (EMC): The board meets relevant EMC standards to ensure its proper functioning in the presence of electromagnetic interference from other industrial equipment and to minimize its own electromagnetic emissions that could affect nearby devicesÈ progettato per resistere ai campi elettromagnetici generati da motori, trasformatori,e altri componenti elettrici comunemente presenti in ambienti industriali e mantenere l'integrità del segnale e l'affidabilità della comunicazione.

Dimensioni fisiche e montaggio

• Dimensione della scheda: Le dimensioni fisiche del DS3800HISA sono di solito in linea con le dimensioni standard delle schede di controllo industriali.e uno spessore di 1 - 3 pollici, a seconda del progetto specifico e del fattore di forma.Queste dimensioni sono scelte per adattarsi agli armadi o agli involucri di controllo industriali standard e per consentire una corretta installazione e il collegamento con altri componenti.
• Metodo di montaggio: è progettato per essere montato in modo sicuro all'interno del suo alloggiamento o dell'alloggiamento designato.Dispone in genere di fori di montaggio o slot lungo i suoi bordi per consentire l'attacco alle rotaie di montaggio o alle staffe nell'armadioIl meccanismo di montaggio è progettato per resistere alle vibrazioni e alle sollecitazioni meccaniche comuni negli ambienti industriali.garantire che la scheda rimanga saldamente in posizione durante il funzionamento e mantenere connessioni elettriche stabili.

Applicazioni:DS3800HISA

• Controllo delle turbine a gas:
  • Nelle centrali a turbina a gas, il DS3800HISA svolge un ruolo cruciale nella gestione dei segnali provenienti da più sensori.Riceve segnali analogici da sensori di temperatura posizionati su diverse parti della turbinaIsolando e condizionando questi segnali, rappresenta con precisione le variazioni di temperatura all'interno della turbina.Questa informazione è essenziale per il sistema di controllo per regolare i tassi di iniezione del carburante, meccanismi di raffreddamento e altri parametri per mantenere un'efficienza di combustione ottimale e prevenire il surriscaldamento.
  • Anche i sensori di pressione nelle condotte di alimentazione del carburante, nei condotti di aspirazione dell'aria e nelle sezioni del compressore inviano segnali al DS3800HISA.La scheda elabora questi segnali per garantire un corretto rapporto aria-carburante e il funzionamento stabile del compressoreInoltre, i segnali digitali provenienti da interruttori di sicurezza, sensori di vibrazione e altri indicatori di stato sono gestiti dal DS3800HISA.se un sensore di vibrazione rileva vibrazioni eccessive che potrebbero indicare un problema meccanico come disallineamento o usura dei componenti, la scheda trasmette queste informazioni al sistema di controllo principale, che può quindi intraprendere azioni appropriate come ridurre il carico della turbina o spegnerla per manutenzione.
• Controllo delle turbine a vapore:
  • Nelle centrali elettriche a turbina a vapore, il DS3800HISA viene utilizzato per elaborare segnali relativi alle condizioni di vapore.e condensatore comunicare con la schedaIsola e condiziona questi segnali per fornire dati precisi sulla temperatura del vapore, sulla pressione e sul flusso.il sistema di controllo può regolare l'apertura e la chiusura delle valvole di ingresso di vapore, controllare la velocità della turbina e gestire il funzionamento del condensatore per ottimizzare la potenza di uscita e garantire il funzionamento sicuro ed efficiente della turbina a vapore.
  • Ad esempio, se la pressione del vapore che entra nella turbina scende al di sotto di un certo livello,il DS3800HISA elabora il segnale del sensore di pressione e invia i dati pertinenti al sistema di controlloIl sistema di controllo può quindi regolare il flusso di vapore o adottare altre azioni correttive per mantenere le prestazioni desiderate e prevenire problemi come perdite di vapore o riduzione della generazione di energia.

Produzione industriale

• Industria automobilistica:
  • Nelle linee di produzione automobilistica, ci sono numerosi sensori che monitorano diversi aspetti del processo di produzione.Il DS3800HISA può ricevere segnali analogici da sensori che misurano la pressione nei sistemi idraulici utilizzati per stampare e formare parti di autoIsolamento e condizionamento di questi segnali, garantisce che informazioni precise sulla pressione vengano inviate al sistema di controllo,che può quindi regolare la pressione idraulica in base alle esigenze per produrre parti di alta qualità con dimensioni costanti.
  • I segnali di ingresso digitale provenienti da sensori di prossimità che rilevano la presenza o l'assenza di componenti sulla catena di montaggio sono anche elaborati dal DS3800HISA.se un sensore indica la mancanza di una parte critica in una determinata stazione di montaggio, la scheda può comunicare queste informazioni al sistema di controllo complessivo, che può quindi fermare la linea di produzione o innescare un avviso di intervento da parte di un operatore,impedire l'assemblaggio di prodotti difettosi.
• Trasformazione chimica e petrolchimica:
  • In impianti chimici, i sensori che misurano parametri come le velocità di flusso del fluido, le concentrazioni chimiche e i livelli del serbatoio inviano segnali al DS3800HISA.se si tratta di segnali analogici provenienti da misuratori di portata o di segnali digitali provenienti da sensori di livelloNel caso dei segnali di portata, l'elaborazione accurata del DS3800HISA consente al sistema di controllo di regolare con precisione il flusso dei reagenti nei reattori chimici,garantire la corretta cinetica delle reazioni e la qualità del prodottoPer i sensori di livello, il quadro assicura che le informazioni precise sulla quantità di sostanze chimiche nei serbatoi di stoccaggio siano trasmesse al sistema di controllo.consentire il riempimento o il trasferimento tempestivi di materiali per evitare interruzioni dei processi.
  • Inoltre, nella lavorazione petrolchimica, dove la sicurezza è di primaria importanza,i segnali dei sensori di pressione nelle condotte e dei sensori di temperatura nelle colonne di distillazione sono gestiti dal DS3800HISASe vengono rilevate condizioni di pressione o temperatura anormali, la scheda invia rapidamente le informazioni pertinenti al sistema di controllo.che possono avviare protocolli di sicurezza come l'arresto di determinate sezioni dell'impianto o la regolazione dei parametri operativi per prevenire potenziali esplosioni o perdite.

Energia rinnovabile

• Controllo delle turbine eoliche:
  • Nei sistemi di turbine eoliche, il DS3800HISA può ricevere segnali da vari sensori.Isola e condiziona questi segnali per fornire informazioni accurate sulle condizioni del vento al sistema di controllo della turbina eolicaSulla base di questi dati, the control system can adjust the pitch of the turbine blades to optimize the capture of wind energy and control the rotation speed of the turbine to ensure efficient power generation and protect the turbine from excessive loads during high winds.
  • I sensori di temperatura del generatore e del cambio all'interno della navetta della turbina eolica inviano anche segnali al DS3800HISA.il consiglio aiuta a monitorare la salute di questi componenti criticiSe la temperatura supera un certo limite di sicurezza,la scheda può comunicare con il sistema di controllo per attivare i meccanismi di raffreddamento o regolare il funzionamento della turbina per prevenire il surriscaldamento e potenziali danni.
• Produzione di energia solare:
  • Nelle centrali solari, in particolare quelle con grandi serie di pannelli fotovoltaici, il DS3800HISA può essere utilizzato per gestire i segnali provenienti da sensori che monitorano le prestazioni dei pannelli.i sensori di temperatura sui pannelli solari inviano segnali analogici alla schedaQuesta informazione è fondamentale in quanto l'efficienza dei pannelli solari può essere influenzata dalle variazioni di temperatura.I segnali elaborati vengono quindi inviati al sistema di controllo, che può utilizzare questi dati per ottimizzare il funzionamento dei pannelli, ad esempio regolare l'angolo di inclinazione o implementare strategie di raffreddamento in alcuni casi per massimizzare la potenza.
  • Inoltre, i sensori di corrente e tensione nei circuiti elettrici collegati ai pannelli solari inviano segnali al DS3800HISA.la scheda aiuta a monitorare la generazione di energia e a rilevare eventuali problemi come cortocircuiti o pannelli scadentiIl sistema di controllo può quindi intraprendere le azioni appropriate, come l'isolamento dei pannelli difettosi o l'adeguamento della configurazione di connessione per mantenere l'efficienza complessiva dell'impianto di energia solare.

Sistemi di gestione degli edifici e HVAC

• Edifici commerciali:
  • Nei grandi edifici per uffici, centri commerciali e alberghi, il DS3800HISA viene utilizzato per gestire i segnali provenienti da vari sensori relativi all'ambiente e ai sistemi dell'edificio.I sensori di temperatura in diverse zone dell'edificio inviano segnali analogici alla schedaI segnali elaborati vengono poi inviati al sistema di controllo HVAC (riscaldamento, ventilazione e aria condizionata),che consente di regolare le impostazioni di temperatura in ciascuna zona per mantenere un ambiente confortevole per gli occupanti ottimizzando al contempo il consumo di energia.
  • Anche i sensori di umidità, di occupazione e di qualità dell'aria inviano i loro segnali al DS3800HISA.la scheda elabora il segnale e lo trasmette al sistema HVACI segnali dei sensori di occupazione sono utilizzati per controllare l'illuminazione e il funzionamento HVAC in diverse aree in base al fatto che siano occupate o meno,ridurre gli sprechi energetici.

Trasporti

• Sistemi ferroviari:
  • Nelle locomotive ferroviarie e nel materiale rotabile, il DS3800HISA può ricevere segnali da sensori che monitorano diversi aspetti del funzionamento del treno.sistemi di frenatura, e i componenti elettrici inviano segnali alla scheda, che isola e condiziona questi segnali per fornire informazioni precise sulla temperatura al sistema di controllo del treno.Questo aiuta a monitorare la salute di questi componenti e a innescare avvisi di manutenzione se le temperature superano i limiti normali.
  • I sensori di velocità sulle ruote e sui contatori degli assi inviano segnali digitali che vengono elaborati dal DS3800HISA.,che utilizza le informazioni per il controllo della velocità, la segnalazione e la sicurezza del funzionamento della rete ferroviaria.il sistema di controllo può applicare automaticamente i freni o regolare la potenza dei motori per mantenere una velocità sicura.
• Applicazioni marittime:
  • In navi e piattaforme offshore, il DS3800HISA è utilizzato per gestire i segnali provenienti da sensori relativi ai macchinari e ai sistemi della nave.sensori di temperatura e pressione sul motore principale, generatori e sistemi di combustibile inviano segnali alla tavola di comando. Isola e condiziona questi segnali per fornire dati precisi al sistema di controllo della nave,che consentono un funzionamento e una manutenzione efficienti della macchinaNel caso dei sistemi a combustibile, un'adeguata elaborazione del segnale da parte del DS3800HISA aiuta a monitorare il consumo di combustibile, la pressione e i flussi,garantire prestazioni ottimali del motore e prevenire perdite di carburante o altri problemi.
  • Inoltre, i sensori per il monitoraggio della posizione della nave, come i sensori GPS e i giroscopi, inviano segnali che possono essere gestiti dal DS3800HISA.La tavola può isolare e condizionare questi segnali per fornire informazioni di navigazione accurate ai sistemi di navigazione e controllo della nave, garantendo un tracciato sicuro e accurato della rotta e l'operatività della nave.

Personalizzazione: DS3800HISA

• Personalizzazione del firmware:
  • Personalizzazione dell' algoritmo di controllo: a seconda delle caratteristiche uniche del processo industriale o dei requisiti specifici dell'apparecchiatura con cui è integrato,il firmware del DS3800HISA può essere personalizzato per implementare algoritmi di controllo specializzatiPer esempio, in una turbina a gas utilizzata per la generazione di energia di picco con rapidi cambiamenti di carico, possono essere sviluppati algoritmi personalizzati per ottimizzare l'elaborazione dei segnali di ingresso relativi al flusso di carburante,presa d'ariaQuesti algoritmi possono essere programmati per reagire in modo più rapido e preciso ai cambiamenti delle condizioni di funzionamento, garantendo regolazioni di potenza di uscita fluide ed efficienti.In una turbina eolica che opera in una regione con tendenze del vento altamente variabili, il firmware può essere personalizzato per gestire le specifiche esigenze di elaborazione del segnale per ottimizzare il controllo dell'inclinazione della lama in base ai dati sulla velocità e la direzione del vento ricevuti dai sensori.
  • Personalizzazione del rilevamento e della gestione dei guasti: Il firmware può essere configurato per rilevare e rispondere a specifici errori in modo personalizzato.In un processo di fabbricazione industriale in cui è noto che un particolare tipo di sensore presenta problemi di segnale intermittente a causa di vibrazioni meccaniche, il firmware può essere programmato per implementare specifiche routine di gestione degli errori.potrebbe applicare una logica aggiuntiva di filtraggio o convalida del segnale all'input di tale sensore per migliorare l'accuratezza del rilevamento dei guasti e prevenire falsi allarmiIn un sistema di turbine a vapore in cui alcuni componenti critici sono più sensibili alle fluttuazioni di temperatura,il firmware può essere personalizzato per monitorare da vicino i segnali di temperatura e innescare l'arresto immediato o azioni correttive quando vengono rilevate condizioni di temperatura anormali.
  • Personalizzazione del protocollo di comunicazione: Per integrarsi con diversi sistemi industriali esistenti che possono utilizzare protocolli di comunicazione diversi, il firmware del DS3800HISA può essere aggiornato per supportare protocolli aggiuntivi o specializzati.Se una centrale elettrica ha apparecchiature legacy che comunicano tramite un protocollo seriale più vecchio come RS232 con impostazioni personalizzate specificheIn una moderna configurazione industriale volta all'integrazione con piattaforme di monitoraggio basate su cloud o Industry 4.0 tecnologie, il firmware può essere potenziato per funzionare con protocolli come MQTT (Message Queuing Telemetry Transport) o OPC UA (OPC Unified Architecture) per un monitoraggio remoto efficiente, analisi dei dati,e controllo da sistemi esterni.
  • Trattamento dei dati e analisi: Il firmware può essere personalizzato per eseguire specifiche attività di elaborazione e analisi dei dati rilevanti per l'applicazione.In un impianto di trasformazione chimica, dove è fondamentale ottimizzare l'utilizzo dei reagenti e la qualità del prodotto, il firmware può essere programmato per analizzare in tempo reale i segnali di ingresso da misuratori di portata, sensori di temperatura e sensori di concentrazione.come il rendimento di reazione basato sui dati elaboratiIn un sistema di gestione dell'edificio, il sistema di gestione dell'edilizia è un sistema di gestione dell'edilizia che consente agli operatori di prendere decisioni informate in merito all'adeguamento dei parametri del processo.il firmware può essere personalizzato per analizzare i modelli di occupazione basati sui segnali dei sensori di occupazione nel tempo, consentendo un controllo più intelligente dei sistemi di illuminazione e di climatizzazione per ridurre ulteriormente il consumo di energia.

Personalizzazione dell'hardware

• Personalizzazione della configurazione di input/output (I/O):
  • Adattamento dell'input analogo: A seconda dei tipi di sensori utilizzati in una particolare applicazione, i canali di ingresso analogici del DS3800HISA possono essere personalizzati.Se un sensore di temperatura specializzato con un intervallo di uscita di tensione non standard è installato in una turbina a gas per misurare con maggiore precisione le temperature delle pale, circuiti di condizionamento del segnale aggiuntivi come resistori personalizzati, amplificatori o divisori di tensione possono essere aggiunti alla scheda.Questi adattamenti assicurano che i segnali dei sensori unici siano correttamente acquisiti e elaborati dalla schedaAllo stesso modo, in una centrale solare con sensori di irradiazione progettati su misura e con caratteristiche di uscita specifiche,gli ingressi analogici possono essere configurati per gestire con precisione i segnali di tensione o corrente corrispondenti.
  • Personalizzazione digitale di input/output: I canali di ingresso e di uscita digitali possono essere adattati per interfacciarsi con dispositivi digitali specifici nel sistema.Se l'applicazione richiede la connessione a sensori o attuatori digitali personalizzati con livelli di tensione unici o requisiti logici, possono essere incorporati ulteriori cambi di livello o circuiti tampone.in un sistema ferroviario con sistemi di blocco di sicurezza specializzati che utilizzano componenti digitali con caratteristiche elettriche specifiche per una maggiore affidabilità, i canali digitali di I/O del DS3800HISA possono essere modificati per garantire una corretta comunicazione con questi componenti.In un'applicazione marittima in cui alcuni sistemi di controllo su una nave dispongono di logica digitale non standard per l'azionamento di valvole o pompe, l'I/O digitale può essere personalizzato di conseguenza.
  • Personalizzazione dell'alimentazione: In ambienti industriali con configurazioni di alimentazione non standard, l'input di potenza del DS3800HISA può essere adattato.Se un impianto ha una fonte di alimentazione con una tensione o una corrente nominale diversa dalle tipiche opzioni di alimentazione, il consiglio di amministrazione di solito accetta, possono essere aggiunti moduli di condizionamento di potenza come convertitori CC-CC o regolatori di tensione per garantire che la scheda riceva potenza stabile e adeguata.in un impianto di produzione di energia offshore con sistemi di alimentazione complessi soggetti a fluttuazioni di tensione e distorsioni armoniche, possono essere implementate soluzioni di input di potenza personalizzate per proteggere il DS3800HISA da sovraccarichi di potenza e garantire il suo funzionamento affidabile.
• Moduli aggiuntivi ed estensione:
  • Moduli di monitoraggio migliorati: Per migliorare le capacità diagnostiche e di monitoraggio del DS3800HISA, possono essere aggiunti moduli di sensori aggiuntivi.sensori aggiuntivi come i sensori di apertura della punta della lama, che misurano la distanza tra le punte delle pale della turbina e l'involucro, possono essere integrati.Questi ulteriori dati dei sensori possono quindi essere elaborati dalla scheda e utilizzati per un monitoraggio più completo della condizione e l'allerta precoce di potenziali problemi legati alla lamaIn una turbina eolica, sensori per rilevare i primi segni di usura della scatola di cambio, quali sensori di vibrazione con maggiore precisione o sensori di detriti di olio,può essere aggiunto per fornire maggiori informazioni per la manutenzione preventiva e per ottimizzare la durata della turbina.
  • Moduli di espansione della comunicazione: Se il sistema industriale dispone di un'infrastruttura di comunicazione tradizionale o specializzata con la quale il DS3800HISA deve interfacciarsi, possono essere aggiunti moduli di espansione della comunicazione personalizzati. This could involve integrating modules to support older serial communication protocols that are still in use in some facilities or adding wireless communication capabilities for remote monitoring in hard-to-reach areas of the plant or for integration with mobile maintenance teamsIn un impianto distribuito di energia rinnovabile distribuito su una vasta area, wireless communication modules can be added to the DS3800HISA to allow operators to remotely monitor the status of different turbines or solar panels and communicate with the boards from a central control room or while on-site inspections.

Personalizzazione in base alle esigenze ambientali

• Personalizzazione dell'involucro e della protezione:
  • Adattamento all'ambiente difficile: In ambienti industriali particolarmente difficili, come quelli con elevati livelli di polvere, umidità, temperature estreme o esposizione chimica,il rivestimento fisico del DS3800HISA può essere personalizzatoPer esempio, in una centrale elettrica basata nel deserto, dove le tempeste di polvere sono comuni, si può utilizzare un dispositivo di protezione speciale, che consente di proteggere le piante dalle corrosioni, dalla penetrazione di polvere e dall'umidità.l'alloggiamento può essere progettato con caratteristiche a prova di polvere e filtri d'aria per mantenere puliti i componenti interni della scheda- in un impianto di lavorazione chimica in cui vi è il rischio di spruzzi e fumi chimici,l'involucro può essere realizzato in materiali resistenti alla corrosione chimica e sigillato per impedire che sostanze nocive raggiungano i componenti interni della scheda di controllo.
  • Personalizzazione della gestione termica: A seconda delle condizioni di temperatura ambiente dell'ambiente industriale, possono essere incorporate soluzioni di gestione termica personalizzate.In un impianto situato in un clima caldo in cui la scheda di controllo potrebbe essere esposta a temperature elevate per lunghi periodi, ulteriori dissipatori di calore, ventilatori di raffreddamento o anche sistemi di raffreddamento a liquido (se applicabile) possono essere integrati nell'alloggiamento per mantenere il dispositivo all'interno del suo intervallo di temperatura di funzionamento ottimale.In una centrale elettrica a clima freddo, elementi di riscaldamento o isolamento possono essere aggiunti per garantire che il DS3800HISA si avvia e funzioni in modo affidabile anche a temperature di congelamento.

Personalizzazione per specifiche norme e regolamenti del settore

• Personalizzazione della conformità:
  • Requisiti delle centrali nucleari: Nelle centrali nucleari, che hanno standard di sicurezza e regolamentari estremamente rigorosi, il DS3800HISA può essere personalizzato per soddisfare queste esigenze specifiche.Questo potrebbe comportare l'uso di materiali e componenti resistenti alle radiazioni, sottoposti a processi di prova e certificazione specializzati per garantire l'affidabilità in condizioni nucleari,e l'implementazione di caratteristiche ridondanti o di sicurezza per soddisfare gli elevati requisiti di sicurezza del settoreIn una nave navale a propulsione nucleare o in un impianto di generazione di energia nucleare, ad esempio, the control board would need to meet stringent safety and performance standards to ensure the safe operation of the systems that rely on the DS3800HISA for input signal processing and control in turbine or other relevant applications.
  • Norme aerospaziali e dell'aviazione: nelle applicazioni aerospaziali, esistono norme specifiche relative alla tolleranza alle vibrazioni, alla compatibilità elettromagnetica (EMC) e all'affidabilità a causa della natura critica delle operazioni degli aeromobili.Il DS3800HISA può essere personalizzato per soddisfare questi requisitiAd esempio, potrebbe essere necessario modificare l'impianto in modo che abbia caratteristiche di isolamento dalle vibrazioni migliorate e una migliore protezione contro le interferenze elettromagnetiche per garantire un funzionamento affidabile durante il volo.In un'unità di alimentazione ausiliaria (APU) di un aeromobile che utilizza una turbina per la generazione di energia e richiede l'elaborazione del segnale di ingresso per i suoi sistemi di controllo, il consiglio dovrebbe rispettare severi standard di qualità e prestazioni per l'aviazione per garantire la sicurezza e l'efficienza dell'APU e dei sistemi associati.

Supporto e servizi:DS3800HISA

Il nostro team di esperti tecnici è dedicato a fornire supporto e servizi di altissimo livello per il nostro prodotto Other. Offriamo una varietà di risorse per aiutare a risolvere eventuali problemi che potresti incontrare,compresi:

• Documentazione online e guide per l'utente
• Supporto via e-mail e telefono
• Supporto chat live durante l'orario lavorativo
• Sessioni di supporto a distanza con il nostro team

Oltre alle nostre risorse di supporto, offriamo anche una serie di servizi per aiutarti a ottenere il massimo dal tuo altro prodotto:

• Assistenza all'installazione e all'installazione
• Servizi di personalizzazione e configurazione
• Servizi di formazione e istruzione
• Aggiornamenti e manutenzione dei prodotti

Il nostro obiettivo è quello di garantire che tu abbia un'esperienza senza soluzione di continuità con il nostro prodotto e che qualsiasi problema venga risolto rapidamente ed efficacemente.Non esitate a contattare il nostro team di supporto se avete bisogno di assistenza..
