General Electric DS3800HLOC Interfaccia ausiliaria per applicazioni industriali

Descrizione del prodotto:DS3800HLOC

Descrizione funzionale

Descrizione operativa e ambientale

Caratteristiche:DS3800HLOC

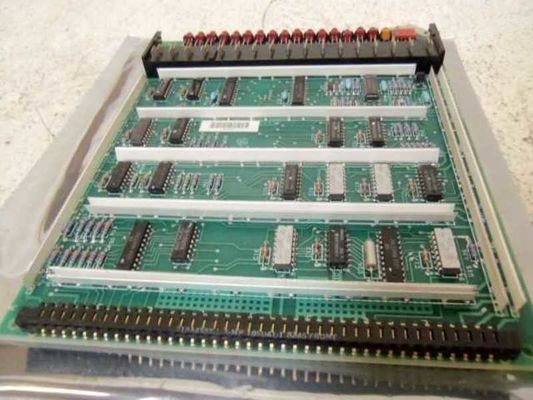

• Struttura robusta: La tavola è rigidata su tutta la sua superficie con diversi rigidificatori, compresi i binari lungo i bordi superiore e inferiore e attraverso la superficie.Questi rigidanti dividono la tavola in sezioni uguali, che fornisce stabilità e supporto ai componenti montati su di essa.

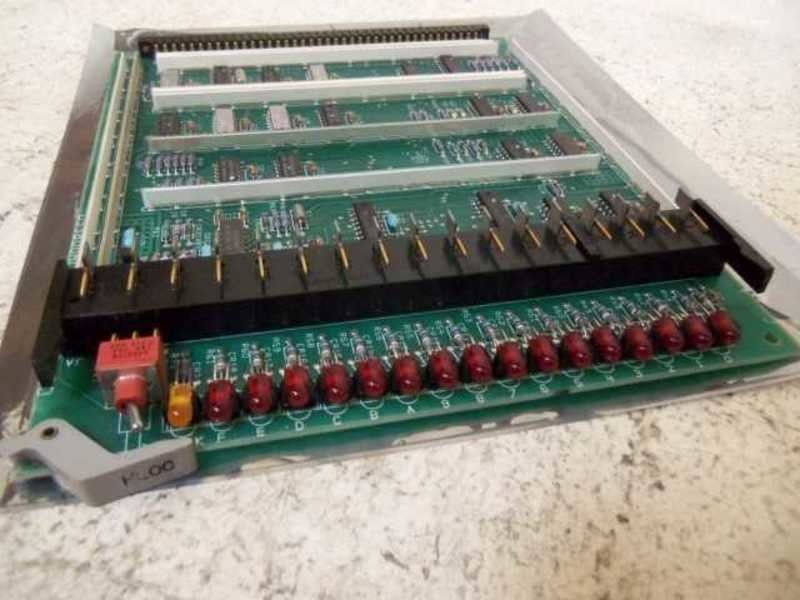

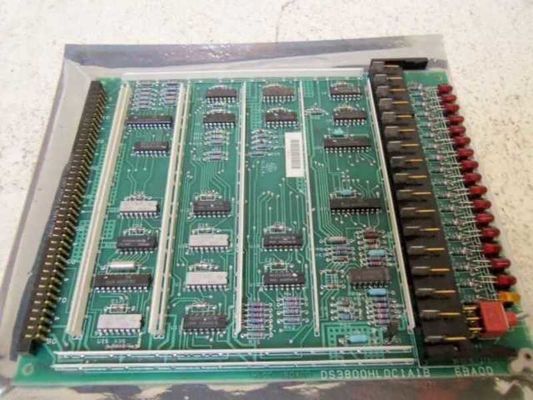

• Collegatori e LED: ha un connettore per il piano posteriore sul bordo posteriore per il collegamento al sistema Mark IV. sul bordo anteriore, c'è una grande unità con diciassette LED, sedici dei quali rossi e l'ultimo giallo.C'è anche un componente di interruttore a un'estremità della linea di LED.
• Clips di estrazione: Due graffetti di estrazione sono installati agli angoli anteriori della tavola, che sono utili per i tecnici per installare o estrarre la tavola in luoghi con spazio limitato.

• Funzioni funzionali

• Funzione di uscita logica: in qualità di circuito di uscita logica, è responsabile della conversione dei segnali logici presenti nel sistema in segnali di uscita effettivi per controllare il funzionamento dei dispositivi esterni,garantire il normale funzionamento del sistema Speedtronic Mark IV e delle attrezzature industriali collegate.
• Compatibilità e integrazione: è parte integrante del sistema Speedtronic Mark IV ed è progettato per essere pienamente compatibile con altri componenti del sistema, quali microprocessori, sensori e altre schede di circuito,consentire un'integrazione senza interruzioni e un funzionamento coordinato.
• Ridondanza e affidabilità: il sistema Mark IV, in cui viene utilizzato il DS3800HLOC, ha un triplo modulo di progettazione ridondante e diagnostica online, il che significa che il sistema può continuare a funzionare anche se alcuni componenti falliscono,e il DS3800HLOC beneficia anche di questo design ridondante, migliorando la sua affidabilità e stabilità.

• Caratteristiche del componente e del circuito

• Componenti diversi: La scheda è composta da vari circuiti integrati, resistori, condensatori e diodi.Questi componenti sono accuratamente selezionati e disposti per formare il circuito necessario per eseguire la funzione di uscita logica.
• Rivestimento conforme: il PCB ha un rivestimento conforme, che fornisce protezione contro fattori ambientali quali umidità, polvere e sostanze chimiche,garantire l'affidabilità e la stabilità a lungo termine della scheda in ambienti industriali difficili.

Parametri tecnici:DS3800HLOC

• Voltaggio di ingresso: in genere funziona entro una gamma specifica di tensioni di corrente continua, ad esempio può accettare una tensione di ingresso nell'intervallo di circa 5V ± una certa tolleranza (ad esempio, ± 0,5V),che è fornito dall'alimentazione all'interno del sistema Mark IV Speedtronic per alimentare i suoi componenti interni e i suoi circuiti.
• Voltaggio di uscita: Quando si inviano segnali per alimentare dispositivi esterni, i livelli di tensione di uscita possono variare a seconda del carico e dei canali di uscita specifici.può produrre tensioni logiche elevate e logiche basse compatibili con i livelli logici standard TTL (Transistor-Transistor Logic) o CMOS (Complementary Metal-Oxide-Semiconductor)Per il TTL, un massimo logico potrebbe essere intorno a 2,4 V a 5 V, e un basso logico potrebbe essere intorno a 0 V a 0,4 V.

2. Processo del segnale

• Frequenza del segnale: è in grado di gestire segnali digitali con frequenze comprese tra diversi kilohertz (kHz) e decine di kilohertz.Ciò consente di elaborare i segnali logici in rapida evoluzione provenienti dall'unità centrale di elaborazione del sistema di controllo e di tradurli in segnali di uscita appropriati in modo tempestivo.
• Ritardo del segnale: esiste un certo ritardo di propagazione del segnale dal momento in cui viene ricevuto un segnale di ingresso fino alla generazione del segnale di uscita corrispondente.Questo ritardo è tipicamente nel range da nanosecondi a microsecondi, a seconda della complessità del circuito interno e del percorso specifico del segnale,per garantire che il tempo di risposta del sistema di controllo complessivo rimanga entro limiti accettabili per le applicazioni industriali.

3. Capacità di carico

• Capacità di corrente di uscita: Ogni canale di uscita del DS3800HLOC ha una capacità massima di carico di corrente definita.Questo determina i tipi di carichi esterni può guidare direttamentePer carichi più pesanti come relè o solenoidi più grandi, potrebbero essere necessari circuiti o relè aggiuntivi per il driver in combinazione con le uscite della scheda.
• Corrispondenza di impedenza: Il circuito di uscita della scheda è progettato per avere caratteristiche di impedenza adeguate per corrispondere all'impedenza di ingresso dei dispositivi esterni con cui interfaccia.Questo aiuta a massimizzare l'efficienza del trasferimento del segnale e ridurre al minimo i riflessi del segnale che potrebbero portare a distorsioni del segnale o a un funzionamento errato.

4Tolleranza ambientale

• Temperatura di funzionamento: può funzionare in un intervallo di temperatura tipicamente compreso tra -20°C e +60°C. Questo ampio intervallo di temperatura gli consente di funzionare correttamente in vari ambienti industriali,che si tratti di una sala di controllo relativamente fresca della centrale elettrica o in un'area più calda vicino a macchinari industriali.
• Tolleranza all'umidità: è progettato per resistere a livelli di umidità relativa compresi tra il 10% e il 90% circa (non condensante).Questo protegge la scheda da problemi legati all'umidità come la corrosione dei componenti o cortocircuiti causati dalla condensazione.
• Resistenza alle vibrazioni: il DS3800HLOC ha un certo livello di resistenza alle vibrazioni meccaniche.come quelle provenienti da macchine rotanti vicine o durante il trasporto di attrezzature, senza che i componenti si allentino o la scheda soffra di malfunzionamenti elettrici.

5Comunicazione dei dati

• Protocollo di comunicazione: aderisce ai protocolli di comunicazione specifici definiti nel sistema Speedtronic Mark IV per lo scambio di dati e segnali con altre schede e componenti.Questo potrebbe comportare metodi di trasferimento di dati paralleli o seriali, a seconda delle esigenze specifiche dell'architettura interna del sistema.
• Tasso di trasferimento dati: quando si comunica con altre parti del sistema,può supportare velocità di trasferimento di dati sufficienti a mantenere il passo con i requisiti generali di controllo e monitoraggio della turbina o del processo industriale in cui è coinvoltaAd esempio, potrebbe avere una velocità di trasferimento dei dati nell'intervallo di diversi megabit al secondo (Mbps) per alcuni scambi di dati critici.

Applicazioni:DS3800HLOC

• Controllo delle turbine a gas: Nelle centrali a turbina a gas, il DS3800HLOC è fondamentale per controllare con precisione molti aspetti del funzionamento della turbina.Prende i segnali logici dal sistema di controllo e li converte in uscite per gestire funzioni come i sistemi di iniezione del carburanteAd esempio, può controllare l'apertura e la chiusura delle valvole del carburante per regolare la quantità di carburante fornita alla camera di combustione,garantire che la turbina funzioni ai livelli di potenza e di efficienza desideratiAiuta anche a coordinare il funzionamento dei sistemi di aspirazione dell'aria, come ad esempio la regolazione della posizione delle pale guida di ingresso per ottimizzare la miscela aria-carburante per la combustione.Svolge un ruolo nel monitoraggio e nella risposta a vari parametri come i sensori di temperatura e pressione all'interno della turbina, che consentono ai meccanismi di sicurezza e di protezione di prevenire il surriscaldamento o altri guasti critici.
• Controllo delle turbine a vapore: nelle applicazioni delle turbine a vapore, può essere utilizzato per controllare le valvole di ammissione del vapore.Determina quando e quanto vapore deve essere ammesso nella turbina per guidare il rotore alla velocità corretta e generare la potenza elettrica richiestaEsso partecipa inoltre al controllo dei sistemi di condensazione e di altri componenti ausiliari connessi al ciclo del vapore, garantendo un funzionamento regolare ed efficiente dell'unità della turbina a vapore.

Produzione industriale

• Controllo dei processi nelle raffinerie: Nelle raffinerie di petrolio, dove i processi complessi sono costantemente in corso, il DS3800HLOC è coinvolto nel controllo di pompe, valvole e riscaldatori.può controllare il flusso di petrolio greggio o di prodotti raffinati attraverso le condotte mediante il funzionamento delle valvole appropriatePuò anche regolare la temperatura degli elementi di riscaldamento nelle colonne di distillazione o nei reattori inviando segnali ai sistemi di controllo del riscaldamento,aiuta a mantenere le condizioni precise richieste per i diversi processi chimici.
• Linee di produzione automatizzate: In impianti di produzione come impianti automobilistici o fabbriche di elettronica, può essere utilizzato per controllare braccia robotiche, nastri trasportatori e altre apparecchiature automatizzate.può inviare segnali ai bracci robotici per eseguire specifiche attività di assemblaggio, come raccogliere componenti e posizionarli nelle posizioni corrette su un prodotto.Può anche controllare la velocità e la direzione dei nastri trasportatori per garantire il flusso regolare dei materiali lungo la linea di produzione, migliorando l'efficienza generale della produzione e la qualità dei prodotti.

Integrazione delle energie rinnovabili

• Controllo delle turbine eoliche (in sistemi ibridi)In alcuni impianti di generazione di energia ibrida che combinano energia eolica con altre fonti come le turbine a gas,il DS3800HLOC può far parte del sistema di controllo che gestisce l'interazione tra le diverse fonti di energia- può aiutare a regolare il funzionamento della turbina a gas in base alla disponibilità e alla produzione della turbina eolica.può segnalare alla turbina a gas di aumentare la sua potenza per soddisfare la domanda complessiva di energia della rete o dell'impianto localePuò anche essere coinvolto nel coordinamento della connessione e della disconnessione della turbina eolica dalla rete per garantire un approvvigionamento energetico stabile e proteggere le apparecchiature elettriche.

Aerospaziale e aviazione (in fase di prova a terra)

• Settili di prova del motore: nell'aerospazio, durante le prove a terra dei motori degli aeromobili (sia motori a reazione che turboelica), il DS3800HLOC può essere utilizzato nei sistemi di controllo del banco di prova.Aiuta a simulare varie condizioni di volo controllando i parametri del motore come il flusso di carburanteQuesto permette agli ingegneri di valutare a fondo le prestazioni e l'affidabilità dei motori prima che vengano installati su velivoli effettivi,garantire che soddisfino i severi requisiti di sicurezza e prestazioni dell'industria aeronautica.

Personalizzazione: DS3800HLOC

• Logica programmabile: La logica interna della scheda può spesso essere personalizzata in una certa misura attraverso la programmazione software.Gli ingegneri possono configurare gli algoritmi e le funzioni specifiche che governano il modo in cui i segnali logici di ingresso vengono elaborati e tradotti in segnali di uscitaPer esempio, in una turbina a gas, a seconda degli obiettivi specifici di progettazione e prestazione di un particolare modello di turbina,la logica per il controllo delle aperture delle valvole del carburante in base a diverse condizioni di funzionamento (come esigenze di carico variabili), temperature ambientali, ecc.) può essere programmato con precisione, consentendo di adattare il comportamento del DS3800HLOC per ottimizzare il funzionamento delle apparecchiature da esso controllate.
• Adattamento del protocollo di comunicazione: In alcuni casi, i protocolli di comunicazione utilizzati dalla scheda per interagire con altri componenti all'interno del sistema Mark IV o dispositivi esterni possono essere personalizzati.Questo potrebbe comportare la modifica del modo in cui i dati vengono inviati e ricevuti, forse per integrarsi con un nuovo tipo di sensore o attuatore che ha uno standard di comunicazione leggermente diverso.se un impianto passa a una nuova generazione di sensori di temperatura con un formato di comunicazione seriale diverso, il DS3800HLOC può essere potenzialmente regolato per comunicare efficacemente con loro.

2. Personalizzazione a livello hardware

• Configurazione del canale di uscita: i canali di uscita fisici della scheda possono essere personalizzati in termini di funzionalità e capacità di carico.se una particolare applicazione industriale richiede una corrente di uscita più elevata su determinati canali per azionare direttamente solenoidi o motori più grandi, possono essere aggiunti componenti di amplificazione di potenza aggiuntivi a tali canali specifici durante il processo di fabbricazione o personalizzazione.possono essere disattivati o riutilizzati per altre funzioni come fornire segnali diagnostici o essere utilizzati in una configurazione di backup ridondante.
• Selezione e aggiornamenti dei componenti: A seconda delle condizioni ambientali e dei requisiti di prestazione dell'applicazione, possono essere disponibili opzioni per personalizzare la selezione dei componenti elettronici presenti sulla scheda.in un ambiente ad alta temperatura come una centrale elettrica basata sul deserto, i componenti con una tolleranza alle temperature più elevata possono essere scelti per sostituire quelli standard.possono essere incorporati sul DS3800HLOC circuiti integrati o condensatori aggiornati con caratteristiche di prestazione migliorate.

3. Personalizzazione dell'interfaccia e del montaggio

• Tipi e posizionamento dei connettori: Il tipo di connettori utilizzati sulla scheda può essere personalizzato per adattarsi all'infrastruttura di cablaggio esistente o per interfacciarsi con dispositivi esterni specifici in modo più conveniente.se un impianto sta aggiornando il proprio sistema di controllo e preferisce un particolare tipo di connettori industriali, il DS3800HLOC può essere fabbricato con tali connettori invece di quelli standard.il posizionamento dei connettori sulla scheda può essere regolato in modo da adattarsi meglio allo spazio disponibile nell'armadio di controllo o per semplificare la disposizione del cablaggio per una manutenzione e un'installazione più facili.
• Opzioni di montaggio: Il disegno fisico di montaggio della scheda può anche essere personalizzato. potrebbe essere modificato per adattarsi a un tipo specifico di scaffale o di involucro che viene utilizzato in un particolare ambiente industriale.Questo potrebbe comportare il cambiamento delle dimensioni, forma o fori di montaggio sulla scheda per garantire un'adeguata e sicura inserzione all'interno dell'alloggiamento dell'apparecchiatura, facilitando ai tecnici l'installazione e la rimozione della scheda in base alle esigenze.

4. Personalizzazione per la ridondanza e il backup

• Progettazione di sistemi ridondanti: In applicazioni critiche come la generazione di energia, dove l'affidabilità del sistema è di massima importanza, il DS3800HLOC può essere personalizzato per essere parte di una configurazione di sistema ridondante o di backup.Questo potrebbe comportare la duplicazione di alcune funzioni chiave o avere schede aggiuntive in modalità standby che possono rapidamente prendere il sopravvento in caso di guasto della scheda primaria. The logic for switching between the primary and backup boards and how they communicate and synchronize with each other can be customized to meet the specific requirements of the application and ensure seamless operation without interrupting the overall industrial process.
