Allen-Bradley 1746-HSCE2 1746 Sistema SLC, modulo multicanale di conteggio ad alta velocità

Descrizione di 1746-HSCE2

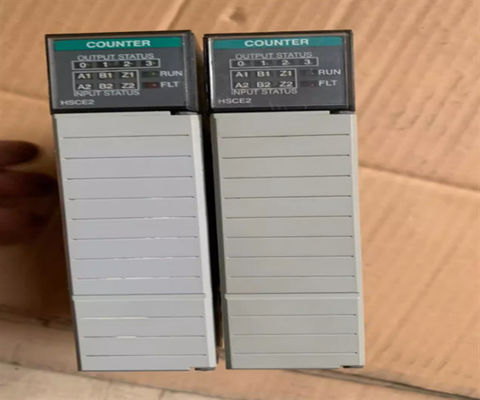

L'Allen-Bradley 1746-HSCE è un modulo contatore ad alta velocità della famiglia di prodotti SLC 500.Può essere installato localmente, lungo la CPU SLC500 o da remoto lungo un adattatore di comunicazione SLC500.

Il 1746-HSCE è utilizzato per i requisiti di conteggio bidirezionale, rilevamento del movimento, totalizzazione e altre applicazioni che richiedono l'elaborazione di input discreti ad alta velocità.Questo modulo si trova in genere nelle applicazioni di automazione di fabbrica, tuttaviaQuesto modulo contatore ad alta velocità può essere configurato per funzionare in diverse modalità come modalità Range, modalità Rate e modalità Sequencer.

Il 1746-HSCE è dotato di ingressi A, B e Z con tensione nominale di ingresso di 5VDC per il cablaggio differenziale e 0-5VDC per il cablaggio a fine singolo.Accetta una larghezza minima di impulso di 10 μs con separazione di impulsi di 4.5 μs. Le frequenze di ingresso accettate di questi set di ingresso dipendono dalla modalità configurata del modulo. Quando funzionano in modalità Sequencer, la frequenza di ingresso massima compatibile è di 50 kHz e 32,767 kHz in modalità Range RateInoltre, il 1746-HSCE dispone di un interruttore di ingresso limite con una gamma di tensione in stato ON rispettivamente da 3,8 a 5,4 VDC, 9,4 a 6,5 VDC e da 16,5 a 30 VDC @ 5 VDC, 12 VDC e 24 VDC.

Il 1746-HSCE dispone anche di quattro (4) uscite aperte del collettore che funzionano a livelli di tensione da 4,5 a 10 V di corrente continua e (interruttore 2 acceso) e da 10 a 30 V di corrente continua (interruttore 2 spento) con corrente nominale di 16 mA allo stato di accensione a 4.5V dc 40 mA a 10V dc e 40 mA a 10V dc 125 mA a 30V dc.

Per la risoluzione dei problemi e la diagnosi, ha LED di diagnosi integrati come LED di errore della CPU, codice di errore, codice di errore.È destinato ad essere utilizzato in ambiente industriale e deve essere installato in un recinto classificato NEMA.

L'Allen-Bradley 1746-HSCE è un modulo contatore ad alta velocità. Questo modulo fa parte della piattaforma SLC500 Programmable Logic Controller (PLC).B e Z compatibili con tensioni nominali del segnale di ingresso differenziale 5VDC e di ingresso a singolo estremo 0-5VDC con frequenza massima di ingresso di 50 kHz. Ha anche un interruttore di limite di ingresso e quattro (4) uscite di raccoglitore aperto. Può essere configurato per funzionare in modalità Range, Rat e Sequencer.
