1746-NR8

Descrizione del 1746-NR8

Il 1746-NR8 è un rilevatore di temperatura di resistenza (RTD) / modulo di resistenza. Questo modulo accetta segnali di resistenza da sensori RTD come Platinum (385) 100, 200, 500 e 1000; Platinum (3816) 100,200, 500 e 1000; rame (426) 10, nichel (618) 120, nichel (672) 120 e nichel ferro (518) 604 e valori di resistenza diretta da 0 a 150 Ohm, da 0 a 500 Ohm, da 0 a 1000 Ohm e da 0 a 300 Ohm.

Questo modulo è utilizzato esclusivamente per i sistemi SLC 500. Può essere specificamente utilizzato con le due (2) varianti di SLC 500 come lo stile hardware fisso e modulare.Ocupa uno slot singolo di qualsiasi telaio utilizzato e non richiede invece un alimentatore esterno, questo modulo è alimentato dall'alimentazione del backplane generata dall'alimentazione del sistema.

Questo modulo è utilizzato principalmente per applicazioni di temperatura in quanto i sensori RTD sono specificamente utilizzati per misurare le letture di temperatura.La capacità di resistenza di questo modulo è applicabile per misurare lo spostamento o il movimento o i dispositivi meccaniciIn genere, viene utilizzato per misurare la lunghezza del viaggio, il movimento riflesso dalla diminuzione e dall'aumento della lettura della resistenza.

Questo modulo supporta sensori RTD 2-Wire, 3-Wire e 4-Wire. Per un RTD 2-Wire, i fili raccomandati sono il cavo blindato Belden 9501 o equivalente.utilizzare il cavo Belden 9533 o Belden 83503Per un RTD a due fili, evitare lunghe corse di cavi in quanto riduce la precisione della misurazione.l'effetto o i fili lunghi possono essere ridotti al minimo utilizzando un cavo di calibro inferiore come un filo AWG # 16 invece di AWG # 24.I terminali del blocco terminale rimovibile (RTB) sono destinati solo alla connessione a filo singolo.

Lo stato del canale può essere monitorato tramite l'indicatore LED mentre il funzionamento del modulo può essere monitorato tramite l'indicatore di stato LED.Questo modulo ha un filtro digitale a basso passaggio e un filtro di ingresso programmabileIl modulo di conversione analogico-digitale è la modulazione sigma-delta.Il suo processo di calibrazione automatica avviene ogni volta che il modulo viene attivato che è anche programmabile a un ciclo specifico di ogni 5 minutiI tipi RTD presenti sul modulo 1746-NR8 sono rame, platino, nichel-ferro e nichel. Il blocco terminale compatibile con questo modulo è un blocco terminale Allen-Bradley 1746-RT-35.Il consumo di potenza del modulo 1746-NR8 è massimo di 1.82 W, e il consumo di potenza è di 0,5 W a 5 Volt DC e 1,32 W a 24 Volt DC. I consumi di corrente del backplane del 1746-NR8 sono di 100 mA a 5 Volt DC e 55 mA a 24 Volt DC.La sua tensione massima in modalità comune è di +/- 1 Volt, mentre i suoi sovraccarichi permanenti massimi sono di +/- 5 mA per la corrente e +/- 5 Volts DC.La tensione di isolamento del modulo 1746-NR8 è continua a 5 volt DC tra i canali e 500 volt AC per 1 minuto tra gli ingressi e il backplaneLa sua gamma di temperatura di funzionamento è da 32 a 140 gradi Fahrenheit, la sua gamma di temperatura di stoccaggio è da -40 a 185 gradi Fahrenheit,e la sua umidità relativa non condensante è compresa tra 5 e 95%.

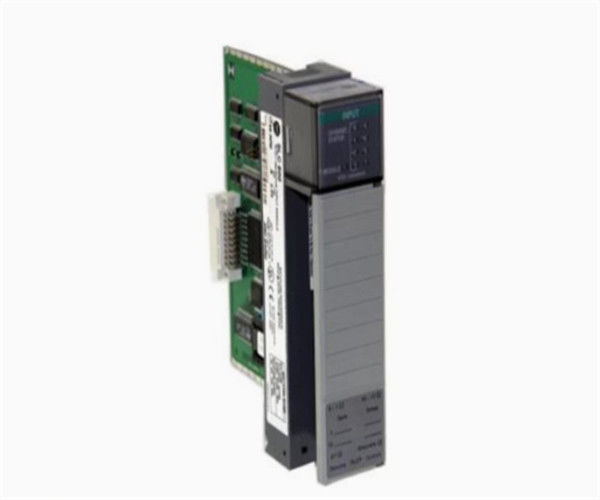

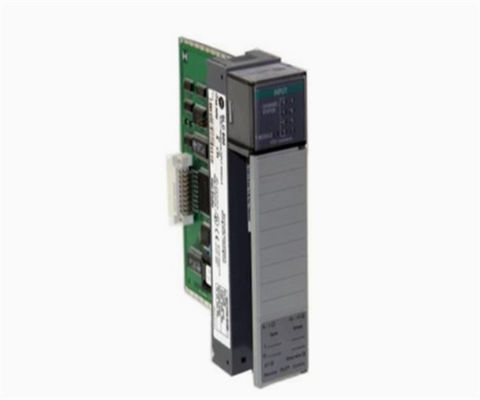

L'Allen-Bradley 1746-NR8 è un modulo di input analogo RTD/Resistance SLC 500.Platino (3916)Questo modulo è compatibile con SLC 500 di stile fisso e modulare.
