Pannello di interfaccia ausiliaria DS3800NADB per applicazioni industriali

Descrizione del prodotto:DS3800NADB

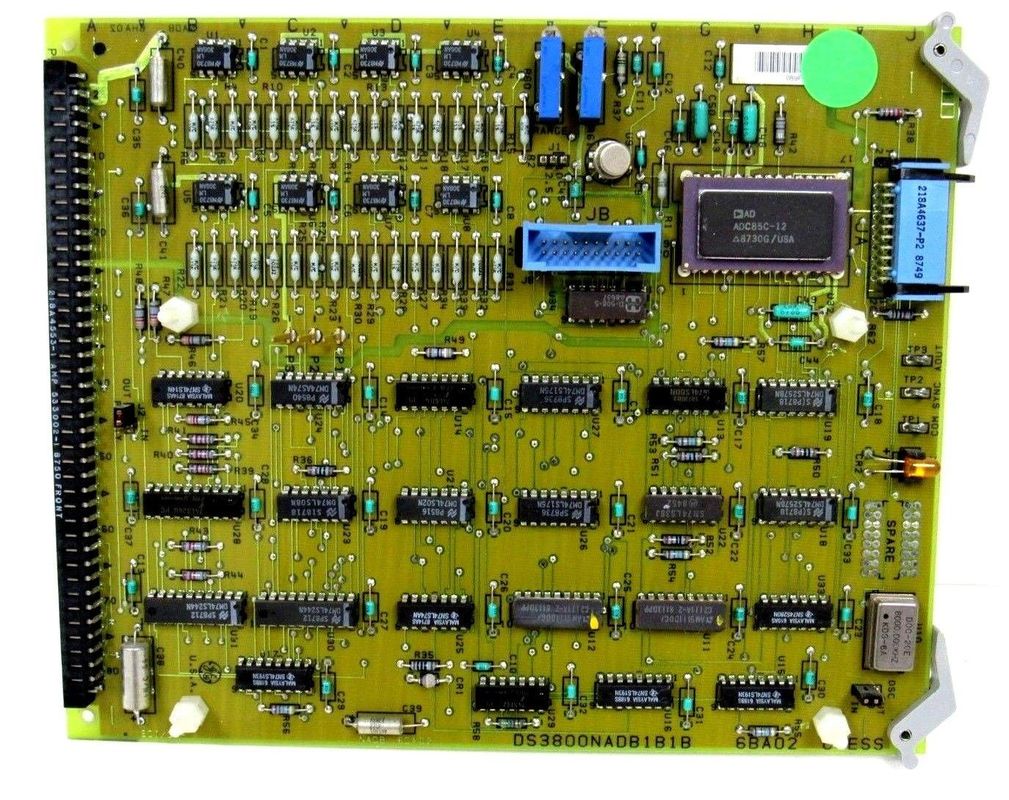

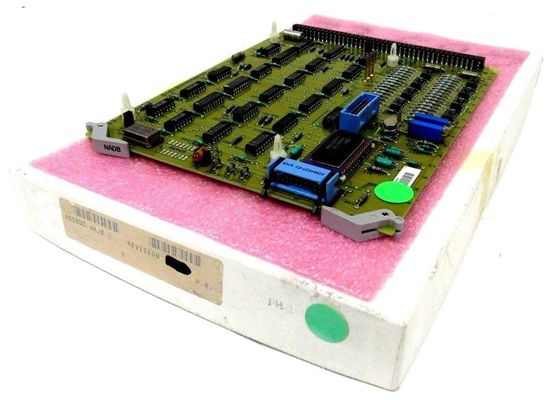

• Dimensioni e struttura del consiglio
  • Come circuito stampato, il DS3800NADB ha un'impronta relativamente ampia, progettata per ospitare una varietà di componenti.Le dimensioni della scheda sono ottimizzate per ospitare tutti i circuiti necessari per le sue funzioni di conversione da analogo a digitaleLa presenza di buchi perforati negli angoli superiore e inferiore destro indica un meccanismo di montaggio standard.Questi fori sono probabilmente progettati per adattarsi a un specifico involucro o pannello di controllo all'interno del sistema industriale, garantendo un'installazione sicura e stabile.potrebbe potenzialmente interrompere il funzionamento della scheda se non montata correttamente.
• Disposizione dei componenti
  • Circuiti integratiI circuiti integrati sono composti da un numero significativo di circuiti integrati che svolgono diversi ruoli nel processo di conversione analogico-digitale.alcuni possono essere dedicati all'amplificazione del segnale, assicurando che i segnali di ingresso analogici deboli siano potenziati a un livello adeguato per una conversione accurata.utilizzando algoritmi complessi per digitalizzare con precisione i segnali analogiciIl posizionamento strategico di questi circuiti integrati sulla scheda è progettato per ridurre al minimo le interferenze del segnale e ottimizzare l'efficienza complessiva della conversione.
  • Resistenze e condensatoriI resistori sono utilizzati per controllare il flusso di corrente elettrica, impostare i livelli di tensione e eseguire funzioni come l'impedenza di abbinamento.Condensatori, invece, sono impiegati per compiti quali il filtraggio del rumore elettrico, il disaccoppiamento delle sorgenti di alimentazione e lo stoccaggio e il rilascio di carica elettrica a seconda delle esigenze.La loro combinazione aiuta a condizionare i segnali di ingresso analogici, rendendoli più adatti al processo di conversione da analogo a digitale.
  • Connettori: La scheda è dotata di connettori maschili e femminili, indispensabili per stabilire la comunicazione con gli altri componenti del sistema di controllo industriale.Il connettore maschio può essere utilizzato per inviare segnali digitali che sono stati convertiti da input analogici, mentre il connettore femminile può essere utilizzato per ricevere segnali di alimentazione, di controllo o segnali di ingresso analogici aggiuntivi.ridurre al minimo il rischio di perdita di segnale o di cortocircuito elettrico.

2. Visualizzazione funzionale



• Conversione analogico-digitale
  • Conversione ad alta risoluzione: Essendo una scheda di conversione analogico-digitale a 12 bit, il DS3800NADB offre un elevato livello di risoluzione nella conversione di segnali analogici in formato digitale.Una risoluzione a 12 bit significa che può distinguere tra 4096 diversi livelli all'interno del range di segnale analogo di ingressoQuesta elevata risoluzione è fondamentale in applicazioni che richiedono misure e controlli precisi, come i sistemi di controllo delle turbine.conversione accurata di segnali analogici da sensori che misurano parametri come la temperatura, pressione e portata sono essenziali per mantenere prestazioni ottimali della turbina.
  • Trattamento del segnale di ingresso: la scheda è progettata per gestire una varietà di segnali di ingresso analogici, può accettare segnali provenienti da diversi tipi di sensori, quali termocoppie per la misurazione della temperatura, trasduttori di pressione,e misuratori di portataQuesti segnali analogici possono avere diversi intervalli di tensione,e il DS3800NADB è probabilmente dotato di circuiti di ingresso che possono ridimensionare e condizionare questi segnali per essere all'interno della gamma appropriata per il processo di conversione da analogo a digitale.
• Produzione e comunicazione dei dati
  • Formato di uscita digitale: Una volta che i segnali analogici sono convertiti in forma digitale, il DS3800NADB emette i dati in un formato che può essere facilmente elaborato da altri componenti del sistema.L'uscita digitale può essere in formato parallelo o serialeQuesti dati digitali possono quindi essere inviati a microcontrollori, controller logici programmabili (PLC),o altre unità di elaborazione digitale all'interno del sistema di controllo della turbinaQueste unità possono utilizzare i dati digitali per prendere decisioni, come regolare il flusso di carburante, la velocità della turbina o gli angoli delle pale per garantire un funzionamento efficiente e sicuro della turbina.
  • Comunicazione con gli altri componenti: I connettori maschio e femmina sulla scheda consentono una comunicazione senza soluzione di continuità con gli altri componenti del sistema di controllo industriale.La scheda può comunicare con altre schede che sono responsabili di compiti come l'archiviazione dei datiAd esempio, può inviare i dati digitali convertiti a una scheda di visualizzazione, che può quindi presentare le informazioni agli operatori in un formato leggibile dall'uomo.In aggiunta, può ricevere segnali di controllo da un'unità di controllo centrale, che può regolare il funzionamento della scheda, come modificare la gamma del segnale di ingresso o la velocità di conversione.

3. Adattabilità ambientale



• Resistenza alla temperatura e all'umidità
  • Il DS3800NADB è progettato per funzionare entro un intervallo di temperatura specifico, in genere adatto per ambienti industriali.la temperatura può variare significativamente, e la scheda è progettata per resistere a queste fluttuazioni senza compromettere le sue prestazioni.garantire un funzionamento affidabile anche in condizioni umide.Questa adattabilità ambientale è ottenuta attraverso l'uso di componenti specificati per queste condizioni e un'adeguata gestione termica e caratteristiche di progettazione resistenti all'umidità sulla scheda.
• Compatibilità elettromagnetica (EMC)
  • Gli ambienti industriali sono spesso pieni di interferenze elettromagnetiche (EMI) provenienti da varie fonti, come motori, trasformatori e trasmettitori a radiofrequenza (RF).Il DS3800NADB è progettato per essere compatibile elettromagneticamente, il che significa che può funzionare senza essere significativamente influenzato da questi campi elettromagnetici esterni.È probabile che abbia incorporato meccanismi di schermatura e filtraggio per proteggere i suoi componenti interni da EMI e RFICiò garantisce che il processo di conversione analogico-digitale rimanga accurato e che l'uscita dei dati sia affidabile, anche in presenza di forti rumori elettromagnetici.



Caratteristiche:DS3800NADB

• Struttura del consiglio di amministrazione: Si tratta di una scheda di circuito stampato relativamente grande e funziona come scheda madre per la scheda ausiliaria più piccola DS3800DADB.Ha una scheda estrattore attaccato ai suoi angoli superiore e inferiore destro per un'estrazione e l'installazione facileLa tavola è perforata in fabbrica e contrassegnata per l'allineamento sul bordo inferiore con "NADB 6 DA 02 6 BA 04".
• Connettori: ha un connettore maschio, un connettore femmina e un connettore a nastro per comunicare con il DS3800DADB. I connettori assicurano connessioni affidabili con gli altri componenti del sistema.
• Componenti
  • Indicatore LED: ha un LED ambra contrassegnato "P OK" per indicare lo stato di alimentazione o il normale funzionamento della scheda.
  • Punti di prova: vi sono tre punti di prova TP contrassegnati come COM/SYNC/AOUT, che possono essere utilizzati per le prove e il debug.
  • Resistenze e condensatoriIl sistema è dotato di due potenziometri a resistenza variabile e di condensatori multipli, i quali svolgono un ruolo di filtraggio e di accumulo di energia.mentre i potenziometri possono essere regolati per regolare alcuni parametri.
  • Circuiti integrati: è dotato di più circuiti integrati, tra cui il convertitore A/D a 12 bit ADC85H-12 con riferimento e orologio.La progettazione di questo chip include resistori di scalazione che forniscono segnali di ingresso analogici di ± 2.5, ±5, ±10, da 0 a +5, o da 0 a +10 volt.



Personalizzazione e flessibilità

Interruttori del jumperJ1 è contrassegnato come "range", J2 come "parity" e può essere impostato come "in" o "out", e J3 come "osc" e può essere impostato come "in" o "out".consentendo una certa personalizzazione e configurazione del funzionamento della scheda.PTH di riserva: I fori di ricambio sono situati lungo il bordo destro, consentendo di modificare o ampliare ulteriormente il circuito se necessario.

Caratteristiche funzionali

Alta risoluzione: in qualità di scheda di conversione analogico-digitale a 12 bit, è in grado di distinguere tra 4096 diversi livelli nell'intervallo del segnale analogico di ingresso,fornendo una conversione di alta precisione per una misurazione e un controllo accurati.Compatibilità del segnale di uscita: tutti i segnali digitali sono compatibili DTL e TTL e la produzione di dati è di tipo negativo-vero e disponibile in forma seriale o parallela,facilitando l'interfaccia con altri dispositivi digitali nel sistema.Progettazione della ridondanza: il sistema GE Speedtronic Mark IV, di cui fa parte il DS3800NADB, ha chipset integrati con ridondanze di voto di due su tre su tutti i parametri di protezione e controlli critici,migliorare l'affidabilità e la sicurezza del sistema.

Parametri tecnici:DS3800NADB



• Risoluzione: 12 bit, il che significa che può distinguere tra 4096 diversi livelli all'interno della gamma di segnali analogici di ingresso, fornendo una conversione di alta precisione per una misurazione e un controllo accurati.
• Intervallo del segnale di ingresso: Il convertitore A/D a 12 bit ADC85H-12 sulla scheda è dotato di resistenze di scalazione che forniscono intervalli di segnale di ingresso analogo di ±2.5, ±5, ±10, da 0 a +5, o da 0 a +10 volt.

Importazione digitale



• Compatibilità: Tutti i segnali digitali sono compatibili con DTL e TTL e l'uscita dei dati è di tipo negativo-vero.
• Formato di uscita: L'uscita dei dati è disponibile in forma seriale o parallela, facilitando l'interfaccia con altri dispositivi digitali del sistema.

Connettori



• Collegamento maschile: situato su un bordo corto della scheda, utilizzato per inviare segnali digitali o per connettersi ad altri componenti che richiedono i dati digitali convertiti.
• Collegamento femminile: riempie l'altro bordo corto, che può essere utilizzato per ricevere segnali di alimentazione, di controllo o segnali di ingresso analogici aggiuntivi.
• Collegamento a nastro: utilizzato per comunicare con la scheda ausiliaria DS3800DADB.

Fornitore di energia



• Voltaggio: i requisiti specifici di tensione non sono pubblicamente disponibili in dettaglio, ma è progettato per funzionare entro la gamma di alimentazione fornita dal sistema GE Speedtronic Mark IV.
• Consumo di energia: Il consumo di energia della scheda non è specificato nel dominio pubblico, ma è ottimizzato per funzionare in modo efficiente nell'ambiente del sistema di controllo della turbina.

Altri parametri



• Indicatore LED: ha un LED ambra contrassegnato "P OK" per indicare lo stato di alimentazione o il normale funzionamento della scheda.
• Punti di prova: vi sono tre punti di prova TP contrassegnati come COM/SYNC/AOUT, che possono essere utilizzati per le prove e il debug.
• Resistenze e condensatoriIl sistema è dotato di due potenziometri a resistenza variabile e di condensatori multipli, i quali svolgono un ruolo di filtraggio e di accumulo di energia.mentre i potenziometri possono essere regolati per regolare alcuni parametri.
• Interruttori del jumper: J1 è contrassegnato come "intervallo", J2 come "parità" e può essere impostato come "in" o "out", e J3 come "osc" e può essere impostato come "in" o "out",consentendo una certa personalizzazione e configurazione del funzionamento della scheda.
• PTH di riserva: I fori di ricambio sono situati lungo il bordo destro, consentendo di modificare o ampliare ulteriormente il circuito se necessario.



Applicazioni:DS3800NADB



Automazione industriale



• Controllo dei processi: nei processi di produzione industriale come quelli chimici, di raffinazione del petrolio e di trasformazione alimentare, il DS3800NADB può essere utilizzato per convertire segnali analogici da variabili di processo quali portata, livello,e concentrazione in segnali digitali per il controller logico programmabile (PLC) o il sistema di controllo distribuito (DCS) per l'elaborazione e il controlloCiò consente una regolazione precisa del processo produttivo, garantendo la qualità del prodotto e l'efficienza della produzione.
• Robotica: nei sistemi robotici, il DS3800NADB può essere utilizzato per convertire segnali analogici da sensori quali sensori di forza, sensori di posizione,e sensori di visione in segnali digitali per il controllore del robot per elaborare e analizzareCiò consente al robot di percepire con precisione l'ambiente esterno ed eseguire compiti quali afferrare, assemblare e saldare con elevata precisione.

Sistemi di monitoraggio e diagnostica delle apparecchiature



Laboratori di ricerca e sviluppo



Personalizzazione: DS3800NADB

• Interazione con il comitato ausiliario DS3800DADB: Il DS3800NADB funge da scheda principale e si collega alla scheda ausiliaria DS3800DADB tramite un cavo a nastro.Gli otto condensatori 708a1 200v m/e sulla scheda ausiliaria possono aumentare significativamente la capacità del DS3800NADB, ottimizzando così le prestazioni complessive del sistema.
• Integrazione con il sistema Speedtronic Mark IV: fa parte del sistema GE Speedtronic Mark IV, che funziona in tandem con altre schede di controllo, sensori e attuatori del sistema.ottengono un controllo preciso delle turbine a gas e a vaporeAd esempio, condivide dati e segnali di controllo con altre schede di controllo per garantire il funzionamento coordinato dell'intero sistema.

Manutenzione e riparazione



• Detezione dei difetti: L'indicatore LED "P OK" di colore ambra sul quadro può essere osservato per determinare preliminarmente se l'alimentazione o lo stato di funzionamento del quadro sono normali.i tre punti di prova TP contrassegnati COM/SYNC/AOUT consentono ai tecnici di effettuare un rilevamento più approfondito del segnale e di individuare i guasti.
• Riparazione e sostituzione: Poiché il DS3800NADB è un componente chiave del sistema GE Speedtronic Mark IV, si raccomanda generalmente che per la riparazione e la sostituzione vengano impiegati tecnici professionisti.per garantire la qualità e la sicurezza della riparazione sono necessari attrezzature e strumenti di prova professionali quali oscilloscopi e multimetriAlcune aziende specializzate nella riparazione dell'automazione industriale o i centri di assistenza post-vendita di GE possono fornire servizi di riparazione pertinenti.

Sviluppo e sostituzione



• Aggiornamenti tecnologiciCon il continuo sviluppo della tecnologia elettronica, la tecnologia di conversione A/D si sta evolvendo.e a basso consumo di energia sono emersi i chip di conversione A/DTuttavia, a causa dell'uso diffuso del sistema GE Speedtronic Mark IV in alcuni settori specifici, il DS3800NADB rimane un componente essenziale per ora.può essere gradualmente sostituito da prodotti con prestazioni migliori.
• Compatibilità e aggiornamenti: Quando si considera l'aggiornamento o la sostituzione del GE DS3800NADB, si deve tenere pienamente conto della sua compatibilità con il sistema esistente.I nuovi prodotti di sostituzione devono essere compatibili con il sistema originale in termini di prestazioni elettriche, specifiche di interfaccia e funzioni per garantire il normale funzionamento del sistema.è necessaria una valutazione e un collaudo completi del sistema per evitare problemi di compatibilità e potenziali rischi per la sicurezza.
• J1: contrassegnato come "range", che può essere regolato per modificare la gamma di segnali di ingresso analogici.5, ±5, ±10, da 0 a +5, o da 0 a +10 volt.
• J2: contrassegnato "parità", impostabile su "in" o "out", che consente la configurazione delle impostazioni di parità per la trasmissione dei dati.Questo è utile per garantire l'accuratezza e l'integrità della comunicazione dei dati tra la scheda e altri dispositivi.
• J3: contrassegnato con "osc" e può essere impostato su "in" o "out", consentendo la personalizzazione delle impostazioni dell'oscillatore.Questo può essere regolato in base ai requisiti specifici del sistema per ottimizzare la frequenza di funzionamento della scheda e la stabilità.

• Fori di ricambio con rivestimento


  Sono disponibili aperture di ricambio, situate lungo il bordo destro della scheda, che consentono di modificare o ampliare ulteriori circuiti.come resistori, condensatori o altri circuiti integrati, alla scheda per soddisfare specifiche esigenze applicative o per implementare funzionalità aggiuntive.
