Modulo di interfaccia periferica GE DS3800NADA La scelta perfetta per l'efficienza industriale

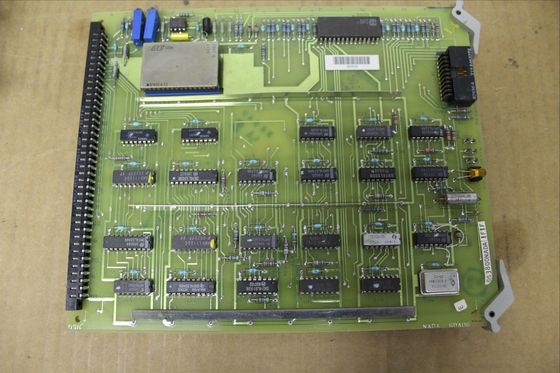

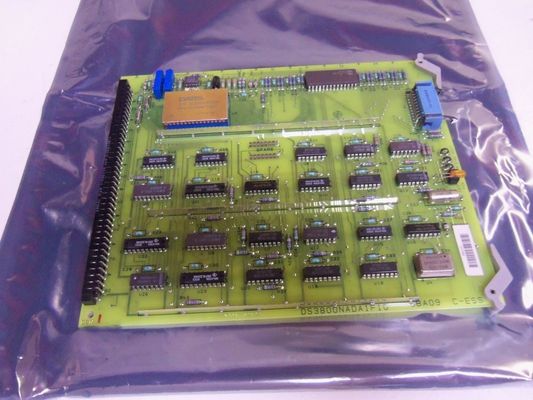

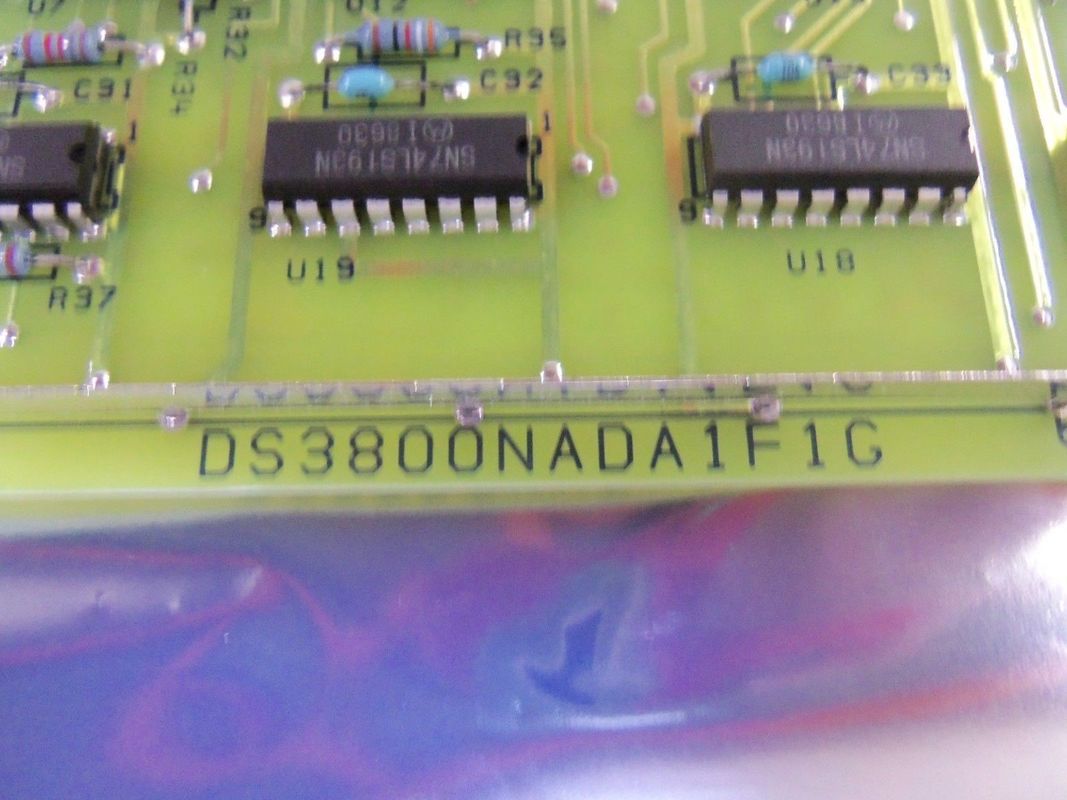

Descrizione del prodotto:DS3800NADA

• Rinforzo strutturale: La presenza di tre traverse che attraversano il lato lungo della tavola ha uno scopo strutturale fondamentale. Queste traverse fungono da rinforzo, riducendo significativamente il rischio di flessione della tavola. Negli ambienti industriali, dove la scheda può essere soggetta a stress meccanici, come le vibrazioni dei macchinari vicini, questo rinforzo garantisce l'integrità fisica della scheda. Ciò è essenziale poiché qualsiasi piegatura potrebbe potenzialmente danneggiare i delicati circuiti interni, causando malfunzionamenti o conversioni imprecise del segnale.
• Caratteristiche di montaggio e movimentazione: I fori su tutti e quattro gli angoli sono standard - problema per un montaggio sicuro. Consentono di fissare saldamente il DS3800NADA a un pannello di controllo o a un sistema montato su rack utilizzando l'hardware appropriato. Le due clip di estrazione, situate negli angoli in alto a destra e in basso a destra, sono progettate per una facile rimozione della carta. Ciò è vantaggioso durante le procedure di manutenzione o sostituzione, poiché consente ai tecnici di rimuovere la scheda in modo rapido e sicuro senza causare danni ai connettori o ad altri componenti.
• Indicatore e punti di prova: Il LED color ambra sul bordo destro della scheda funge da indicatore. Può fornire un feedback visivo relativo allo stato di funzionamento della scheda, come accensione, trasferimento dati o condizioni di errore. I tre punti di test posizionati sopra il LED sono preziosi strumenti diagnostici. I tecnici possono utilizzare questi punti per misurare parametri elettrici come livelli di tensione, forme d'onda del segnale o verificare la presenza di segnali specifici. Ciò aiuta a risolvere eventuali problemi che potrebbero verificarsi durante il funzionamento della carta. I due potenziometri sul bordo superiore della scheda vengono probabilmente utilizzati per la messa a punto di alcune caratteristiche elettriche, come la regolazione del guadagno per i segnali di ingresso analogici.

Componenti del circuito

• Componenti passivi: L'inclusione di piccoli condensatori e di più resistori a film metallico è fondamentale per la funzionalità elettrica della scheda. I condensatori vengono utilizzati per funzioni quali il filtraggio del rumore elettrico, il disaccoppiamento degli alimentatori e l'immagazzinamento e il rilascio della carica elettrica secondo necessità. I resistori a film metallico, invece, vengono utilizzati per controllare il flusso di corrente elettrica, impostare i livelli di tensione e fornire isolamento elettrico. La loro combinazione garantisce il corretto condizionamento dei segnali di ingresso analogici prima che vengano convertiti in forma digitale.
• Circuiti integrati: Con ventisei circuiti integrati, il DS3800NADA è attrezzato per eseguire attività complesse di elaborazione del segnale. Questi circuiti integrati possono includere convertitori da analogico a digitale, amplificatori di segnale e circuiti logici di controllo. I convertitori analogico-digitale sono il cuore della scheda, responsabili della conversione accurata dei segnali analogici in valori digitali. Gli amplificatori di segnale amplificano i segnali analogici deboli a un livello adeguato per la conversione, mentre i circuiti logici di controllo gestiscono il funzionamento complessivo della scheda, compreso il trasferimento dei dati e la comunicazione con altri componenti.
• Placcatura di ricambio - Fori passanti (PTH): Il set di PTH di riserva vicino alla parte medio-alta della scheda offre flessibilità per modifiche future. Nel caso in cui sia necessario aggiungere componenti aggiuntivi per migliorare la funzionalità della scheda, come resistori aggiuntivi per la messa a punto di un particolare circuito o un circuito integrato su piccola scala per una nuova funzionalità, è possibile utilizzare questi fori. Questo design lungimirante consente alla scheda di adattarsi all'evoluzione dei requisiti nel tempo.

Comunicazione e compatibilità

• Configurazione del connettore: La presenza di un connettore maschio e di uno femmina sulla scheda è progettata per consentire una comunicazione continua con altri moduli all'interno del sistema di controllo industriale. Questi connettori sono probabilmente del tipo ad alta densità, in grado di trasmettere più segnali, inclusi ingressi analogici, uscite digitali, alimentazione e segnali di controllo. Il design garantisce connessioni affidabili e sicure, riducendo al minimo il rischio di perdita di segnale o interferenze.
• Compatibilità del sistema: La compatibilità del DS3800NADA con un'ampia gamma di sistemi di automazione GE, inclusi i sistemi di controllo delle turbine Mark V, Mark VI e Mark VIe, nonché i controller logici programmabili (PLC) RX3I e RX7I, lo rende un componente versatile. Questa compatibilità tra sistemi consente una facile integrazione in diverse configurazioni industriali. Ad esempio, in una centrale elettrica che utilizza una combinazione di sistemi di controllo della turbina Mark VI e PLC RX3I per l'automazione complessiva dell'impianto, DS3800NADA può essere utilizzato per interfacciare i sensori analogici e questi sistemi di controllo digitale, garantendo un flusso di dati regolare e un funzionamento coordinato.

Caratteristiche ottiche (se applicabile)

• Indicazione dello stato: Se il LED ambra viene considerato nel contesto delle caratteristiche ottiche, fornisce un'indicazione visiva dello stato della scheda. In una sala di controllo industriale scarsamente illuminata, la luminosità del LED può essere facilmente osservata, consentendo agli operatori di valutare rapidamente se la scheda funziona correttamente. Ad esempio, un LED acceso fisso può indicare un funzionamento normale, mentre un LED lampeggiante potrebbe segnalare una condizione di errore o un processo diagnostico in corso. Questo feedback visivo rappresenta un modo semplice ma efficace per monitorare lo stato della carta senza la necessità di apparecchiature diagnostiche aggiuntive.

Caratteristiche:DS3800NADA

• Design strutturale robusto
  • Le tre traverse sul lato lungo della tavola sono una caratteristica fondamentale per l'integrità strutturale. Distribuiscono uniformemente lo stress meccanico su tutta la linea, proteggendola da deformazioni o flessioni. Negli ambienti industriali pieni di macchinari vibranti, questo design garantisce che il DS3800NADA rimanga stabile. Ad esempio, in una centrale elettrica in cui le turbine a gas generano vibrazioni significative, le traverse impediscono alla scheda di subire danni fisici, che potrebbero altrimenti compromettere la corretta conversione dei segnali analogici.
• Comodo montaggio e rimozione
  • I fori ai quattro angoli e le due clip di estrazione semplificano il processo di installazione e rimozione. I fori consentono un montaggio sicuro all'interno di quadri elettrici o rack, seguendo le pratiche di montaggio industriali standard. Le clip di estrazione, situate negli angoli in alto a destra e in basso a destra, forniscono un meccanismo di facile presa per i tecnici. Durante la manutenzione o gli aggiornamenti del sistema, queste clip consentono una rimozione rapida e senza danni della scheda, riducendo i tempi di inattività e facilitando una manutenzione efficiente.

• 2. Indicatore e caratteristiche diagnostiche

• Indicazione visiva dello stato
  • Il LED color ambra sul bordo destro funge da segnale visivo immediato sullo stato operativo della scheda. Può trasmettere informazioni quali stato di accensione, attività di trasferimento dati o condizioni di errore. In una grande sala di controllo industriale, dove più sistemi funzionano contemporaneamente, questo LED consente agli operatori di identificare rapidamente se il DS3800NADA funziona correttamente. Ad esempio, un LED illuminato in modo continuo potrebbe indicare un funzionamento normale, mentre un LED che lampeggia rapidamente potrebbe segnalare un errore di comunicazione o un malfunzionamento nel processo di conversione da analogico a digitale.
• Punti di prova accessibili
  • I tre punti di prova sopra il LED sono preziosi per scopi diagnostici. I tecnici possono utilizzare questi punti per misurare parametri elettrici come livelli di tensione, ampiezze del segnale e forme d'onda. Ciò è fondamentale per la risoluzione di eventuali problemi con i segnali di ingresso analogici o il processo di conversione. Ad esempio, se si verifica un'uscita inaspettata dal convertitore A/D, i punti di test possono essere utilizzati per verificare l'integrità del segnale analogico in ingresso, aiutando a isolare il problema nella sorgente del segnale o all'interno della scheda stessa.
• Potenziometri regolabili
  • I due potenziometri sul bordo superiore della scheda offrono la possibilità di regolare con precisione caratteristiche elettriche specifiche. Questi possono essere utilizzati, ad esempio, per regolare il guadagno dei segnali di ingresso analogici. Nelle applicazioni in cui i segnali analogici di ingresso variano in ampiezza, i potenziometri consentono l'ottimizzazione del livello del segnale prima della conversione. Ciò garantisce che il convertitore A/D riceva i segnali entro il suo intervallo di ingresso ottimale, migliorando la precisione e la risoluzione dell'uscita digitale.

• 3. Caratteristiche dei componenti del circuito

• Set completo di componenti passivi
  • La combinazione di piccoli condensatori e più resistori a film metallico fornisce un approccio completo al condizionamento del segnale. I condensatori vengono utilizzati per funzioni come il filtraggio del rumore ad alta frequenza, il disaccoppiamento degli alimentatori per prevenire interferenze elettriche e la funzione di elementi di accumulo dell'energia. I resistori a film metallico, invece, vengono utilizzati per il controllo preciso del flusso di corrente, della divisione della tensione e dell'adattamento dell'impedenza. Insieme, assicurano che i segnali di ingresso analogici siano adeguatamente condizionati e preparati per una conversione accurata in formato digitale.
• Circuiti integrati potenti
  • Con ventisei circuiti integrati, il DS3800NADA è attrezzato per gestire complesse attività di elaborazione del segnale. Questi circuiti integrati includono probabilmente convertitori A/D ad alta precisione, responsabili della traduzione accurata dei segnali analogici in valori digitali. Gli amplificatori di segnale all'interno dei circuiti integrati amplificano i segnali analogici deboli a un livello adeguato per la conversione. Inoltre, i circuiti logici di controllo gestiscono il funzionamento complessivo della scheda, coordinando il trasferimento dei dati, la comunicazione con altri componenti e garantendo la corretta sequenza dei processi di conversione.
• Espansione flessibile con PTH di riserva
  • Il set di fori passanti placcati di ricambio (PTH) vicino alla parte centrale superiore della scheda offre funzionalità a prova di futuro. Con l'evolversi dei requisiti industriali, questi fori possono essere utilizzati per aggiungere componenti aggiuntivi. Ad esempio, se vengono introdotte nuove tecnologie di sensori che richiedono componenti aggiuntivi per l'elaborazione del segnale, o se è necessario migliorare la funzionalità della scheda con resistori aggiuntivi o circuiti integrati su piccola scala, il PTH di riserva può essere utilizzato senza la necessità di una scheda completa riprogettazione.

• 4. Funzionalità di comunicazione e compatibilità

• Configurazione versatile del connettore
  • I connettori maschio e femmina sulla scheda sono progettati per una comunicazione continua con altri moduli nel sistema di controllo industriale. Questi connettori possono trasmettere una varietà di segnali, inclusi ingressi analogici, uscite digitali, alimentazione e segnali di controllo. Il loro design ad alta densità garantisce un trasferimento del segnale affidabile ed efficiente, riducendo al minimo il rischio di perdita di segnale o interferenze. Ciò consente al DS3800NADA di interfacciarsi con un'ampia gamma di dispositivi, come sensori, attuatori e altre schede di controllo.
• Ampia compatibilità di sistema
  • La compatibilità del DS3800NADA con più sistemi di automazione GE, come i sistemi di controllo delle turbine Mark V, Mark VI e Mark VIe, nonché con i controller logici programmabili (PLC) RX3I e RX7I, rappresenta un vantaggio significativo. Consente una facile integrazione in diverse configurazioni industriali. In uno stabilimento industriale su larga scala che utilizza una combinazione di questi sistemi GE per il controllo delle turbine, la gestione dell'energia e l'automazione complessiva dei processi, DS3800NADA può fungere da interfaccia comune per la conversione da analogico a digitale, garantendo un flusso di dati continuo e un funzionamento coordinato attraverso l'intero sistema.

Parametri tecnici:DS3800NADA

• Metodo di comunicazione: Fibra ottica
• Interfaccia ottica: Fibra multimodale a doppia lunghezza d'onda
• Lunghezze d'onda ottiche: 820 nm e 1300 nm
• Gamma di potenza ottica: da -19,5 a -14,5 dBm
• Sensibilità del ricevitore: -34dBm
• Connettore ottico: tipo ST
• Velocità di trasferimento dati: 1Mbps
• Numero di porte: 1

Elettrico

• Consumo energetico: 5 W massimo

Ambientale

• Intervallo di temperatura operativa: da 0 a 50 gradi Celsius (da 32 a 122 gradi Fahrenheit)
• Intervallo di temperatura di conservazione: da -40 a 70 gradi Celsius (da -40 a 158 gradi Fahrenheit)
• Intervallo di umidità: dal 5% al ​​95% senza condensa

Circuiti

• Numero di circuiti integrati: Ventisei, incluso un chip convertitore analogico-digitale che combina un ADC a 12 bit con un clock interno e un amplificatore di mantenimento della traccia.
• Formati dei dati di output: Una singola parola parallela a 12 bit; due byte da 8 bit o dati seriali.

Applicazioni: DS3800NADA

• Turbine a vapore: Nelle centrali elettriche, viene utilizzato per convertire i segnali analogici provenienti dai sensori che monitorano la pressione, la temperatura e la portata del vapore in segnali digitali. I segnali digitali vengono quindi elaborati dal sistema di controllo per regolare con precisione la velocità, il carico e altri parametri operativi della turbina a vapore, garantendo una generazione di energia efficiente e stabile1.
• Turbine a gas: Per le turbine a gas nella produzione di energia e nei motori aeronautici, il DS3800NADA può convertire segnali analogici provenienti da sensori che misurano il flusso di carburante, la temperatura dei gas di scarico e la pressione di ingresso del compressore. I segnali digitali convertiti aiutano il sistema di controllo a ottimizzare il processo di combustione, a migliorare l'efficienza del carburante e ad aumentare l'affidabilità e la sicurezza del funzionamento della turbina a gas.

Automazione industriale

• Controllo del processo: Nei processi di produzione industriale come quelli chimici, farmaceutici e alimentari, viene utilizzato per convertire i segnali analogici provenienti da sensori che monitorano temperatura, pressione, flusso e livello in segnali digitali. Il sistema di controllo può quindi eseguire il controllo PID e altri algoritmi basati su questi segnali digitali per mantenere la stabilità e la qualità del processo di produzione1.
• Produzione discreta: Nei settori automobilistico, elettronico e della produzione di macchinari, DS3800NADA può essere utilizzato per convertire segnali analogici provenienti da sensori su apparecchiature di produzione, come i sensori di posizione e velocità dei bracci robotici, i sensori di pressione delle presse idrauliche e i sensori di temperatura di attrezzature per saldatura. I segnali digitali vengono utilizzati per un controllo e un monitoraggio precisi del processo di produzione per migliorare l'efficienza produttiva e la qualità del prodotto.

Controllori logici programmabili (PLC)

• Acquisizione dati: Il DS3800NADA, se integrato con i PLC, può convertire segnali analogici provenienti da vari dispositivi di campo in segnali digitali che possono essere elaborati e memorizzati dal PLC. Ciò consente al PLC di raccogliere e analizzare i dati del processo di produzione, fornendo una base per l'ottimizzazione del processo e la diagnosi dei guasti.
• Uscita di controllo: Può anche convertire i segnali di uscita digitali del PLC in segnali analogici per controllare attuatori come motori, valvole e riscaldatori sul campo, realizzando il controllo a circuito chiuso del processo di produzione.

Sistemi di energia rinnovabile

• Turbine eoliche: Nei parchi eolici, il DS3800NADA può convertire i segnali analogici provenienti da anemometri, banderuole e altri sensori in segnali digitali. Il sistema di controllo della turbina eolica può quindi regolare l'angolo di inclinazione e la velocità di rotazione delle pale in base alla velocità e alla direzione del vento per massimizzare l'efficienza della generazione di energia e garantire la sicurezza del funzionamento della turbina eolica.
• Centrali solari: Per le centrali solari, può convertire i segnali analogici provenienti dai sensori di irraggiamento solare e dai sensori di temperatura in segnali digitali. Il sistema di controllo può quindi regolare i parametri operativi degli inverter e di altre apparecchiature in base all'irraggiamento solare e alla temperatura per migliorare l'efficienza di conversione dell'energia solare.

Personalizzazione:DS3800NADA

• Formato dei dati di uscita: La scheda offre la possibilità di scegliere tra tre formati di output dei dati, vale a dire una singola parola parallela da 12 bit, due byte da 8 bit o dati seriali. Gli utenti possono configurare il formato di output in base ai requisiti specifici dei microprocessori o dei processori di segnali digitali collegati.
• Protocollo di comunicazione: DS3800NADA utilizza la comunicazione in fibra ottica con lunghezze d'onda ottiche, range di potenza e velocità di trasferimento dati specifici. Tuttavia, in alcuni casi, se il sistema complessivo richiede un protocollo o un'interfaccia di comunicazione diversa, potrebbero essere utilizzati moduli di conversione esterni aggiuntivi o firmware personalizzato per adattare le capacità di comunicazione della scheda.

Modifiche fisiche

• Montaggio e custodia: La scheda ha dimensioni e fori di montaggio standard, ma in alcune applicazioni in cui lo spazio è limitato o esistono condizioni ambientali specifiche, è possibile progettare involucri o staffe di montaggio personalizzati per alloggiare il DS3800NADA. Ciò può fornire una migliore protezione contro polvere, umidità e interferenze elettromagnetiche.
• Personalizzazione del connettore: La scheda dispone di connettori maschio e femmina specifici per la comunicazione con altri PCB. In alcuni casi, se i connettori di accoppiamento nel sistema non sono compatibili, è possibile realizzare gruppi di cavi o adattatori di connettori personalizzati per garantire una connessione corretta.

Integrazione con altri componenti

• Compatibilità del sistema: Il DS3800NADA è progettato per la serie Mark IV del sistema Speedtronic di GE. Tuttavia, in alcune applicazioni in cui è necessario integrarlo con altri componenti non Mark IV o sistemi di terze parti, potrebbero essere sviluppati driver software o middleware personalizzati per consentire la comunicazione e l'interazione senza soluzione di continuità tra DS3800NADA e gli altri componenti.
• Ridondanza e backup: In alcune applicazioni critiche è possibile aggiungere ulteriori meccanismi di ridondanza e backup a livello di sistema. Ad esempio, le schede DS3800NADA ridondanti possono essere configurate in modalità hot standby ed è possibile implementare una logica di controllo personalizzata per passare dalla scheda primaria a quella di backup in caso di guasto.

Supporto e servizi:DS3800NADA

Il nostro team di supporto tecnico del prodotto è disponibile per assisterti in caso di domande o problemi riguardanti l'installazione, la configurazione o il funzionamento del nostro prodotto. I nostri esperti sono altamente qualificati e competenti e lavoreranno con te per risolvere eventuali problemi che potresti incontrare.

Offriamo inoltre una gamma di servizi per aiutarti a ottenere il massimo dal nostro prodotto, tra cui formazione, consulenza e personalizzazione. I nostri programmi di formazione sono progettati per insegnarti come utilizzare il nostro prodotto in modo efficace, mentre i nostri servizi di consulenza possono aiutarti a ottimizzare i processi e i flussi di lavoro. E se hai bisogno di una soluzione personalizzata, il nostro team di sviluppatori può collaborare con te per creare una soluzione su misura che soddisfi le tue esigenze specifiche.

Qualunque siano le vostre esigenze di supporto tecnico o assistenza, siamo qui per aiutarvi ad avere successo con il nostro prodotto.
