Panel di interfaccia ausiliaria personalizzabile per la certificazione CE GE DS3800HXTA

Descrizione del prodotto:DS3800HXTA

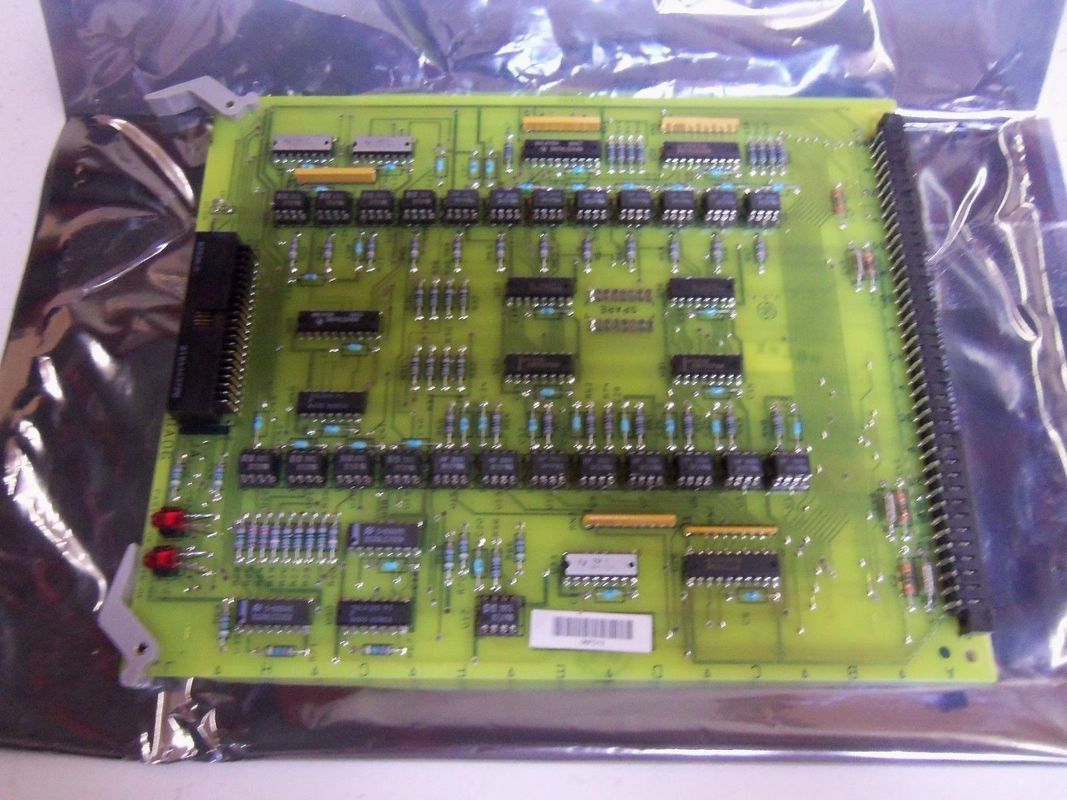

1. Caratteristiche di montaggio e strutturali
   • I fori realizzati in fabbrica su tutti e quattro gli angoli del DS3800HXTA sono una caratteristica fisica chiave. Questi fori sono posizionati con precisione per consentire un montaggio sicuro all'interno di un involucro industriale, un armadio di controllo o un sistema montato su rack. I fori di dimensioni standard sono compatibili con l'hardware di montaggio comunemente utilizzato, garantendo un'installazione stabile e affidabile. Ciò è fondamentale negli ambienti industriali in cui le vibrazioni e lo stress meccanico sono prevalenti, poiché un supporto adeguato aiuta a prevenire danni alla scheda e garantisce un funzionamento coerente.
   • Le due clip sulla scheda ne migliorano ulteriormente la stabilità di montaggio. Possono essere utilizzati insieme ai fori praticati per mantenere saldamente la tavola in posizione. Le clip sono progettate per un facile fissaggio e distacco, semplificando i processi di installazione e manutenzione. Ciò consente ai tecnici di installare o rimuovere rapidamente la scheda secondo necessità, riducendo i tempi di inattività durante gli aggiornamenti o le riparazioni del sistema.
   • Un aspetto interessante è la presenza di fori passanti placcati di ricambio sulla scheda. Questi fori forniscono flessibilità per future modifiche o espansioni hardware. Ad esempio, se è necessario aggiungere componenti aggiuntivi alla scheda per migliorarne la funzionalità, come resistori, condensatori o anche piccoli circuiti integrati aggiuntivi, è possibile utilizzare i fori di riserva. Questa caratteristica rende il DS3800HXTA adattabile alle mutevoli esigenze nel corso della vita del sistema industriale.
2. Disposizione dei componenti
   • Con 40 circuiti integrati (IC), la DS3800HXTA è una scheda altamente popolata. L'uso di circuiti integrati specifici come AM26LS33ACN di Texas Instruments indica la sua attenzione su determinate attività di elaborazione e comunicazione del segnale. L'AM26LS33ACN, ad esempio, è probabilmente utilizzato per le funzioni line-driver e ricevitore, essenziali per una trasmissione e ricezione accurata del segnale nei sistemi di controllo industriale. Questi circuiti integrati lavorano in armonia per eseguire varie funzioni come il condizionamento del segnale, l'elaborazione dei dati e l'implementazione del protocollo di comunicazione.
   • I due LED rossi, etichettati “parità ok” e “catena ok”, fungono da importanti indicatori visivi. Il LED “parità ok” può fornire informazioni sull'integrità della trasmissione dei dati, in particolare relative al controllo di parità. Nella comunicazione industriale, i bit di parità vengono spesso utilizzati per rilevare errori nei pacchetti di dati. Se i dati vengono trasmessi correttamente con la parità prevista, il LED “parità ok” si accenderà, indicando un trasferimento dati affidabile. Il LED "catena ok" può essere correlato all'integrità di una catena di comunicazione o ad una sequenza di operazioni all'interno del sistema. La sua illuminazione può significare che una particolare catena di eventi, magari correlata al flusso di dati o alle operazioni a livello di sistema, funziona come previsto.
   • Il punto di test etichettato "dcom". nell'angolo in basso a destra del tabellone c'è un prezioso strumento diagnostico. I tecnici possono utilizzare questo punto di test per misurare parametri elettrici, come livelli di tensione, forme d'onda del segnale o verificare la presenza di segnali specifici. Ciò semplifica il processo di risoluzione dei problemi, consentendo una rapida identificazione di potenziali problemi nel funzionamento della scheda. Ad esempio, se si verifica un problema con la comunicazione dei dati, il messaggio "dcom." il punto di test può essere utilizzato per verificare l'integrità dei segnali di comunicazione.
3. Connettori e reti resistive
   • La presenza di un connettore maschio e di uno femmina sui lati opposti del circuito è fondamentale per le sue capacità di comunicazione. Questi connettori sono progettati per interfacciarsi con altri circuiti stampati all'interno del sistema di controllo industriale. Consentono al DS3800HXTA di inviare e ricevere dati, segnali di controllo e alimentazione. Il design specifico di questi connettori garantisce connessioni affidabili e sicure, riducendo al minimo il rischio di perdita di segnale o cortocircuiti elettrici. L'uso di connettori sia maschio che femmina consente una varietà di configurazioni di connessione, facilitando l'integrazione con diversi tipi di schede e apparecchiature.
   • I cinque array di reti di resistori sulla scheda svolgono un ruolo importante nell'elaborazione del segnale. Possono essere utilizzati per attività di conversione da analogico a digitale, dove aiutano a tradurre i segnali analogici in valori digitali che possono essere elaborati dai componenti digitali della scheda. Inoltre, sono utili per applicazioni con divisione di tensione. Nei sistemi di controllo industriale, componenti diversi possono richiedere livelli di tensione specifici. Le reti di resistori possono essere configurate per dividere la tensione di ingresso al livello appropriato per questi componenti, garantendo il corretto funzionamento.

Panoramica funzionale

1. Trasmissione ed elaborazione del segnale
   • In quanto scheda trasmittente, la DS3800HXTA è responsabile dell'invio di segnali ad altri componenti del sistema di controllo industriale. Può trasmettere vari tipi di segnali, a seconda delle esigenze del sistema. Ad esempio, in un sistema di controllo di una turbina a gas, può inviare segnali di controllo ad attuatori che regolano la portata del carburante, la presa d'aria o gli angoli delle pale della turbina. Questi segnali vengono generati in base ai dati elaborati dai componenti interni della scheda.
   • La scheda elabora anche i segnali in arrivo. Può ricevere dati da sensori che monitorano parametri quali temperatura, pressione, velocità o vibrazioni. Questi segnali dei sensori sono spesso in forma analogica o digitale. Il DS3800HXTA può condizionare questi segnali, che possono comportare attività come amplificazione, filtraggio e riduzione del rumore. Dopo il condizionamento, i segnali vengono elaborati utilizzando algoritmi implementati dai circuiti integrati. Questa elaborazione può includere l'analisi dei dati, il confronto con i set-point e il processo decisionale sulla base dei dati elaborati.
2. Integrazione e controllo del sistema
   • Il DS3800HXTA è parte integrante del sistema di controllo industriale complessivo. È progettato per funzionare in armonia con gli altri componenti della serie GE Speedtronic Mark IV. Ad esempio, può comunicare con altre schede responsabili dell'acquisizione dei dati, della visualizzazione o di funzioni di controllo di livello superiore. In un impianto di produzione di energia può collaborare con schede che monitorano le prestazioni del generatore, lo stato della rete elettrica e altri parametri correlati.
   • In termini di funzioni di controllo, il consiglio può essere coinvolto in compiti come il controllo di turbine a gas o a vapore. Può inviare segnali per avviare, arrestare o regolare la velocità della turbina in base ai dati del sensore elaborati. Inoltre, può essere responsabile del sequenziamento delle apparecchiature ausiliarie, come pompe e valvole, essenziali per il corretto funzionamento della turbina. La scheda può inoltre gestire le procedure di raffreddamento e di avvio, garantendo che l'intero sistema funzioni in modo fluido e sicuro.

Caratteristiche:DS3800HXTA

• Opzioni di montaggio sicure
  • I fori realizzati in fabbrica ai quattro angoli, insieme alle due clip, forniscono una soluzione di montaggio sicura e stabile. Ciò è fondamentale negli ambienti industriali in cui le vibrazioni possono rappresentare un problema significativo. Ad esempio, in una centrale elettrica con macchinari rotanti di grandi dimensioni, il DS3800HXTA può essere fissato saldamente a un pannello di controllo, garantendo che rimanga in posizione e funzioni correttamente nonostante le continue vibrazioni. La combinazione di fori e clip consente inoltre una facile installazione e rimozione, il che è vantaggioso durante la manutenzione o gli aggiornamenti del sistema.
• Espandibilità con fori di ricambio
  • La presenza di fori passanti placcati di ricambio offre un elevato grado di espandibilità. Nel panorama in evoluzione del controllo industriale, nel tempo potrebbero sorgere nuovi requisiti. Questi fori consentono l'aggiunta di componenti aggiuntivi come resistori, condensatori o anche circuiti integrati su piccola scala. Ad esempio, se è necessario integrare un nuovo sensore nel sistema che richiede componenti aggiuntivi per il condizionamento del segnale, i fori di riserva possono essere utilizzati per montare questi componenti direttamente sul DS3800HXTA, senza la necessità di una riprogettazione complessa e costosa dell'intera scheda.

• 2. Componente - Livello Funzionalità

• Complemento ricco di circuiti integrati (IC).
  • Con 40 circuiti integrati, inclusi componenti come AM26LS33ACN di Texas Instruments, la scheda è attrezzata per gestire attività complesse di elaborazione del segnale e comunicazione. L'AM26LS33ACN, essendo un line driver e un ricevitore, è probabilmente utilizzato per la trasmissione dati accurata e affidabile su lunghe distanze in ambienti industriali. Questi circuiti integrati lavorano insieme per eseguire funzioni quali amplificazione del segnale, filtraggio e conversione da digitale ad analogico o da analogico a digitale. Ciò consente alla scheda di elaborare un'ampia varietà di segnali di ingresso provenienti da diversi sensori e di generare segnali di uscita appropriati per scopi di controllo.
• LED indicatori visivi
  • I due LED rossi etichettati “parità ok” e “catena ok” servono come indicatori di stato in tempo reale. Il LED “parità ok” fornisce un feedback immediato sull'integrità della trasmissione dei dati. Nella comunicazione industriale, dove la precisione dei dati è fondamentale, il LED indica se il controllo di parità dei dati trasmessi ha superato o meno. Se il LED è illuminato garantisce che i dati sono stati trasmessi con la parità corretta, riducendo il rischio di corruzione dei dati. Il LED “catena ok” fornisce un'indicazione del corretto funzionamento di una specifica catena di comunicazione o di una sequenza di operazioni all'interno del sistema. Ciò aiuta i tecnici a identificare rapidamente eventuali problemi nel flusso di dati o operazioni, facilitando una risoluzione dei problemi più rapida.
• Punto di test diagnostico
  • Il "dcom". il punto di prova nell'angolo in basso a destra è un prezioso strumento diagnostico. Consente ai tecnici di misurare parametri elettrici chiave come livelli di tensione, forme d'onda del segnale o la presenza di segnali specifici. In caso di malfunzionamento, questo punto di prova può essere utilizzato per isolare rapidamente il problema. Ad esempio, se si verifica un problema con la comunicazione tra il DS3800HXTA e altri componenti, il punto di test può essere utilizzato per verificare l'integrità dei segnali di comunicazione, se sono ai livelli di tensione corretti e hanno i modelli di forma d'onda previsti.

• 3. Comunicazione ed elaborazione del segnale

• Design a doppio connettore
  • I connettori maschio e femmina sui lati opposti del circuito consentono una comunicazione continua con altre schede nel sistema di controllo industriale. Questo design consente una varietà di configurazioni di connessione, rendendolo compatibile con diversi tipi di schede e apparecchiature. I connettori sono progettati per garantire connessioni affidabili e sicure, riducendo al minimo il rischio di perdita di segnale o interferenze elettriche. Ad esempio, in una rete industriale complessa in cui più schede devono scambiarsi dati, il DS3800HXTA può utilizzare questi connettori per comunicare con schede di acquisizione dati, processori di controllo o unità di visualizzazione.
• Array di reti di resistori
  • I cinque array di reti di resistori sono componenti versatili per l'elaborazione del segnale. Possono essere utilizzati per la conversione da analogico a digitale, dove aiutano a tradurre i segnali dei sensori analogici in valori digitali che possono essere elaborati dai componenti digitali della scheda. Inoltre, sono utili per applicazioni con divisione di tensione. Nei sistemi di controllo industriale, componenti diversi possono richiedere livelli di tensione specifici. Le reti di resistori possono essere configurate per dividere la tensione di ingresso al livello appropriato per questi componenti. Ad esempio, se un sensore emette una tensione troppo elevata per i circuiti di elaborazione interni della scheda, la rete di resistori può essere utilizzata per ridurre la tensione a un livello adeguato.

• 4. Sistema - Integrazione e controllo a livello

• Compatibilità con i sistemi GE
  • Il DS3800HXTA è progettato per essere completamente compatibile con gli altri componenti della serie GE Speedtronic Mark IV. Ciò consente una perfetta integrazione nei sistemi di controllo industriale esistenti. In un impianto di produzione di energia che utilizza Speedtronic Mark IV di GE per il controllo della turbina, il DS3800HXTA può funzionare in armonia con altre schede responsabili del monitoraggio dei parametri della turbina, del controllo dell'iniezione di carburante o della comunicazione con il sistema di gestione generale dell'impianto. Questa compatibilità riduce la complessità della progettazione e dell'implementazione del sistema.
• Funzioni di controllo versatili
  • La scheda è in grado di eseguire un'ampia gamma di funzioni di controllo. Può essere coinvolto nel controllo di turbine a gas o a vapore, inviando segnali per regolare parametri quali il flusso di carburante, la velocità della turbina e gli angoli delle pale. Inoltre, può mettere in sequenza apparecchiature ausiliarie come pompe e valvole, garantendo che tutti i componenti funzionino nell'ordine corretto. Nel caso di procedure di raffreddamento e avviamento, il DS3800HXTA è in grado di gestire questi processi, garantendo il funzionamento sicuro ed efficiente dell'intero sistema industriale

Parametri tecnici:DS3800HXTA

• Dimensioni: Le dimensioni specifiche della scheda non sono dettagliate nelle fonti disponibili, ma ha un fattore di forma standard del circuito stampato con fori praticati in fabbrica ai quattro angoli e due clip attaccate ai due angoli per il montaggio.

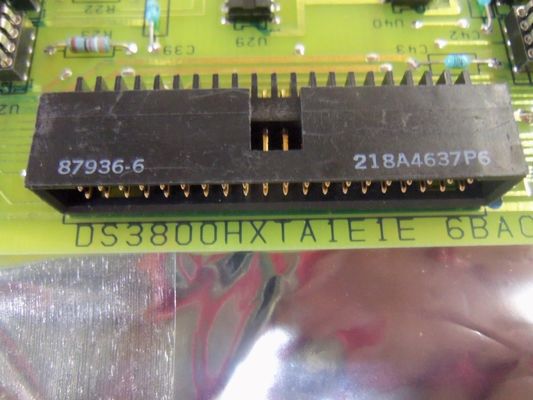

• Connettori: Dispone di un connettore maschio (218A4637-P6) e uno femmina posizionati sui lati opposti della scheda per la comunicazione con altri PCB.

Componenti elettrici

• Circuiti integrati: È costruito con 40 circuiti integrati, inclusi componenti come Texas Instruments AM26LS33ACN (quadruplo ricevitore differenziale) e SN75172N (quadruplo driver di linea differenziale).
• Array di reti di resistori: Sono presenti cinque array di reti di resistori posizionati parallelamente ai lati lunghi della scheda. La tensione di lavoro (max) di questi array di resistori è 25 V.

Indicatori di segnale e punti di test

• LED: Dispone di due LED rossi contrassegnati "parità ok" e "catena ok" utilizzati per l'indicazione dello stato in tempo reale.
• Punto di prova: È presente un punto di test etichettato "dcom". situato vicino ai due LED, che può essere utilizzato per scopi diagnostici.

Varie

• Fori di riserva: Dispone di una serie di fori passanti placcati di ricambio (PTH) per l'aggiunta di hardware.

Applicazioni:DS3800HXTA

• Sequenziamento delle turbine: Nei sistemi di generazione di energia con turbine a gas e a vapore, il DS3800HXTA viene utilizzato per sequenziare l'avvio e lo spegnimento delle turbine e dei relativi ausiliari. Garantisce che ciascun componente funzioni nell'ordine corretto e al momento opportuno, ad esempio coordinando l'avvio di pompe, valvole e altre apparecchiature ausiliarie prima che la turbina inizi a ruotare e spegnendole adeguatamente dopo l'arresto della turbina.
• Regolazione dei parametri: Può inviare segnali per regolare vari parametri della turbina, come il flusso di carburante, la velocità della turbina e gli angoli delle pale, per mantenere il funzionamento stabile della turbina alla velocità e al carico desiderati e migliorare l'efficienza e le prestazioni della turbina.

Sistemi di automazione e controllo industriale

• Trasmissione e comunicazione dei dati: Con i suoi connettori maschio e femmina e una serie di circuiti integrati, il DS3800HXTA può essere utilizzato per la trasmissione affidabile dei dati e la comunicazione tra diversi componenti nei sistemi di controllo dell'automazione industriale. Può trasmettere dati del sensore, segnali di controllo e informazioni sullo stato, consentendo il funzionamento e il coordinamento senza interruzioni dell'intero sistema.
• Elaborazione e conversione del segnale: I cinque array di reti di resistori e i circuiti integrati multipli sulla scheda possono eseguire la conversione da analogico a digitale, la divisione di tensione e altre funzioni di elaborazione del segnale. Può convertire i segnali analogici provenienti dai sensori in segnali digitali per l'elaborazione da parte del sistema di controllo e anche generare segnali di uscita analogici o digitali appropriati per controllare attuatori e altri dispositivi.

Monitoraggio e protezione delle apparecchiature

• Monitoraggio dello stato del sistema: I due LED rossi contrassegnati con "parità ok" e "catena ok" e "dcom". il punto di test sul DS3800HXTA può essere utilizzato per monitorare lo stato in tempo reale del sistema, inclusa l'integrità della trasmissione dei dati, lo stato della catena di comunicazione e i parametri elettrici chiave. I tecnici possono identificare rapidamente i malfunzionamenti del sistema e adottare le misure appropriate per garantire il funzionamento sicuro dell'apparecchiatura.
• Tolleranza agli errori e ridondanza: Come parte del sistema GE Speedtronic Mark IV, il DS3800HXTA beneficia delle ridondanze integrate del sistema. Se una scheda riscontra un problema, i chipset integrati con ridondanze possono ridistribuire automaticamente il carico del sistema per garantire il funzionamento continuo dell'intero sistema, riducendo al minimo i tempi di inattività e le perdite di produzione1

Personalizzazione:DS3800HXTA

• Aggiunta di componenti: La scheda ha una serie di fori passanti placcati (PTH) di ricambio e 8 coppie di PTH di riserva vicino al centro. Gli utenti possono aggiungere componenti come resistori, condensatori o altri circuiti integrati in base alle esigenze specifiche per espandere la funzionalità della scheda o adattarsi a scenari applicativi speciali.
• Modifica del connettore: Nonostante la scheda sia dotata di un connettore maschio ed uno femmina per la comunicazione con altri PCB, in alcuni casi, se le esigenze di collegamento con dispositivi specifici non coincidono, è possibile modificare o sostituire i connettori per garantire la compatibilità con altre apparecchiature in il sistema.

Personalizzazione del software e del firmware

• Programmazione delle funzioni: Nel contesto del sistema Mark IV, il DS3800HXTA può essere personalizzato in una certa misura nel software. Riprogrammando i microprocessori e i chipset integrati sulla scheda, la logica di elaborazione del segnale e il protocollo di comunicazione possono essere adattati per soddisfare i requisiti di controllo specifici di diverse turbine a gas e a vapore o sistemi di automazione industriale.
• Aggiornamenti del firmware: GE può rilasciare periodicamente aggiornamenti del firmware per migliorare le prestazioni, la stabilità e la compatibilità della scheda. Gli utenti possono personalizzare il processo di aggiornamento del firmware in base alla loro situazione reale per garantire che la scheda abbia sempre le migliori prestazioni e le funzionalità più recenti.

Personalizzazione dell'integrazione del sistema

• Personalizzazione dell'interfaccia: Quando si integra il DS3800HXTA in un grande sistema di controllo industriale, è possibile personalizzare l'interfaccia tra la scheda e altri sottosistemi. Ciò include la personalizzazione dell'interfaccia elettrica, del protocollo di comunicazione e del formato dei dati per garantire una connessione e un'interazione senza soluzione di continuità tra la scheda e il sistema complessivo.
• Configurazione della ridondanza: Come parte del sistema Mark IV con ridondanze integrate, gli utenti possono personalizzare la configurazione di ridondanza del DS3800HXTA in base ai requisiti di affidabilità dell'ambiente applicativo specifico. Ad esempio, adattando la modalità di backup e la strategia di commutazione dei componenti ridondanti per ottimizzare l'affidabilità e la disponibilità del sistema.

Supporto e servizi:DS3800HXTA

Il nostro team di supporto tecnico del prodotto è disponibile 24 ore su 24, 7 giorni su 7, per fornire assistenza in caso di problemi o domande. Se hai bisogno di aiuto con l'installazione, la risoluzione dei problemi o informazioni generali sul prodotto, il nostro personale di supporto esperto è qui per aiutarti.

Oltre al supporto tecnico, offriamo anche una gamma di servizi per aiutarti a ottenere il massimo dal nostro prodotto. Il nostro team di esperti è in grado di fornire servizi di formazione e consulenza personalizzati su misura per le vostre esigenze specifiche. Offriamo inoltre aggiornamenti software e patch regolari per garantire che il tuo prodotto sia sempre aggiornato e funzioni senza intoppi.
