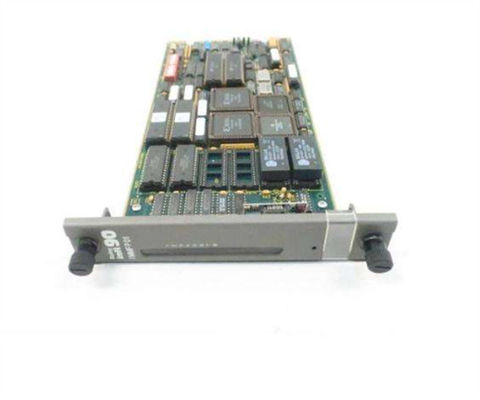

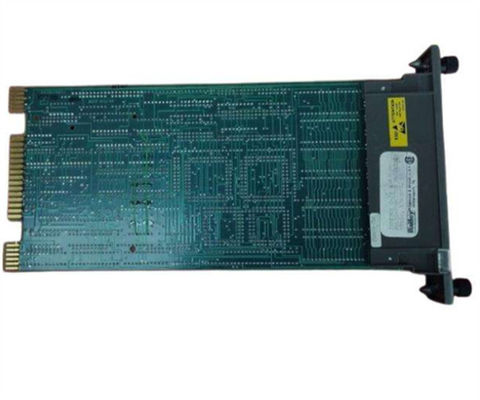

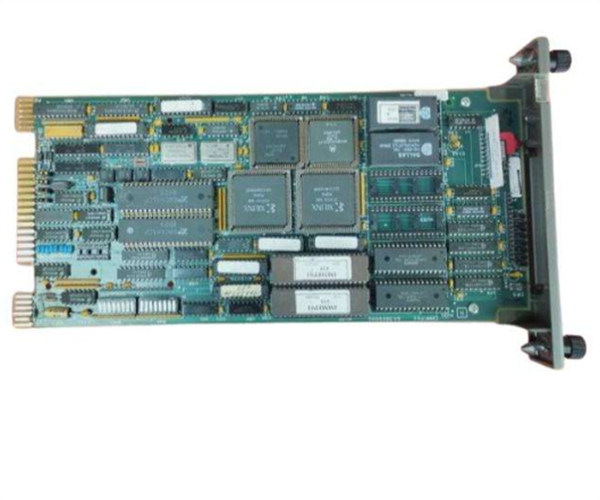

Controlli Bailey IMMFP01 infi90 Modulo di interfaccia multifunzione del processore con tipo di canale DI

Bailey Controlli IMMFP01 infi90 Modulo di interfaccia multifunzione del processore

Descrizione di IMMFP01

Il modulo di elaborazione multifunzione IMMFP01 è un potente controller autonomo per l'uso in applicazioni di controllo complesse.Ha le velocità di elaborazione e le capacità di archiviazione necessarie per le applicazioni di controllo avanzateIl modulo IMMFP01 è un dispositivo configurabile dall'utente che riceve input e output di processo attraverso una varietà di moduli di I/O analogici e digitali.
Questo manuale di istruzioni fornisce informazioni sul funzionamento del modulo IMMFP01 e su come installare, configurare, utilizzare e risolvere i problemi del modulo.

Il modulo di elaborazione multifunzione (MFP) IMMFP01 è uno dei cavalli da guerra della linea di moduli di controllo INFI 90®.batch e controller avanzato che fornisce potenti soluzioni ai problemi di controllo del processoSi occupa anche di acquisire dati e di elaborare informazioni, fornendo una vera e propria comunicazione peer-to-peer.L'insieme completo di codici funzionali supportati da questo modulo gestisce anche le strategie di controllo più complesseIl sistema INFI 90 utilizza una varietà di moduli di I/O analogici e digitali per comunicare e controllare il processo.Il modulo MFP comunica con un massimo di 64 moduli I/O in qualsiasi combinazione (cfr. figura 1-1)..
Il modulo MFP ha tre modalità operative: eseguire, configurare ed errore.Quando viene rilevato un errore, i LED del pannello anteriore visualizzano un codice di errore corrispondente al tipo di errore riscontrato. Nella modalità di configurazione, è possibile modificare gli algoritmi di controllo esistenti o aggiungere nuovi.il modulo MFP non esegue algoritmi di controllo. Se il modulo MFP trova un errore in modalità di esecuzione, passa automaticamente in modalità errore.
Un collegamento di comunicazione CPU-CPU di un megabyte consente al modulo MFP di ospitare processori ridondanti.Questo collegamento consente a un modulo MFP di backup di attendere in modalità standby calda mentre il modulo MFP primario esegue gli algoritmi di controllo. Se il modulo MFP primario si spegne per qualsiasi motivo, si verifica un trasferimento senza urti del controllo al modulo MFP di backup.

L'architettura di alimentazione del sistema di alimentazione modulare Harmony II è progettata per essere flessibile in modo da poter essere facilmente adattata alle esigenze dell'applicazione.Quando vengono utilizzate due fonti di alimentazione, il sistema di alimentazione modulare II può essere diviso in due sezioni con quattro slot per modulo di alimentazione per sezioneQuesta architettura 2N split offre il più alto livello di disponibilità di energia.Ogni sezione fornisce solo il 50 per cento del carico in condizioni normali, ma è in grado di fornire il 100 per cento del carico in una condizione di guastoLa bassa tensione al 50% della capacità garantisce una lunga durata.
Quando viene utilizzata una sola fonte di alimentazione per fornire energia sicura al sistema di alimentazione modulare II, le due sezioni dell'architettura split sono legate tra loro fornendo un'architettura di alimentazione N + x.Ogni modulo di potenza è alimentato da una sola fonte e condivide il carico in modo uguale

Specificità di IMMFP01

• Microprocessore:

  • Processore a 32 bit (bus esterno a 16 bit)
  • velocità di funzionamento: 16 MHz

• Memoria:

  • Memoria totale:
    • 512 kbyte di ROM
    • 256 kbytes di RAM
    • 64 kbytes NVRAM
  • Memoria disponibile:
    • 163248 byte di RAM
    • 62,656 bytes NVRAM

• Requisiti di potenza:

  • +5 VDC @ 2 A (10 W tipici)

• Porte seriali:

  • due porte RS-232-C, oppure
  • Una porta RS-485 e una porta RS-232-C
  • Velocità di trasmissione: fino a 19,2 kBaud

• Supporto della stazione:

  • 64 stazioni seriali da 40 kbaud (IISAC01)
  • Otto stazioni seriali da 5 kbaud (NDCS03 o NDIS01)

FAQ:

D: Qual è il marchio del prodotto?

R: Il marchio del prodotto è ABB.

D: Qual è il numero di modello del prodotto?

A: Il numero di modello del prodotto è:IIMPM01.

D: Dove è prodotto il prodotto?

A: Il prodotto è fabbricato in FI.

D: Quali sono le condizioni di pagamento disponibili?

R: Le modalità di pagamento disponibili sono T/T, Western Union e PAYONEER.

D: Qual è il tempo di consegna del prodotto?

R: Il tempo di consegna del prodotto è di 3-5 giorni.
