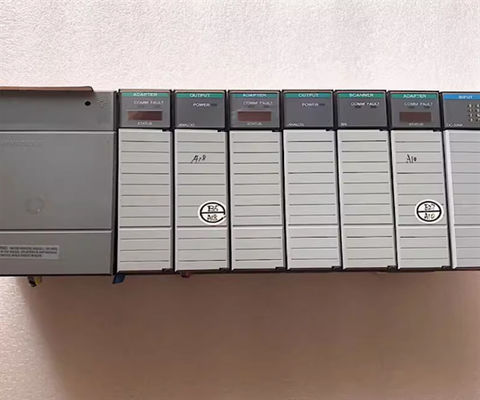

Allen-Bradley 1747-L552 Rockwell Automation SLC 5/05 Processore

Descrizione del 1747-L552

Il 1747-L552 è un processore SLC 500 appartenente alla sottocategoria di SLC 5/05.Questo processore è integrato con una porta RS232 per la comunicazione peer-to-peer e la comunicazione Ethernet per le applicazioni in rete e lo scambio simultaneo di dati.

Questo processore è ideale per l'uso in applicazioni di medie e grandi dimensioni con particolare attenzione all'integrazione dell'area a livello di macchina a livello di impresa.Questo processore fornisce anche funzionalità di integrazione pratiche per il requisito dell'Internet industriale delle cose (IIoT).

A differenza di altri processori basati sulla piattaforma SLC 500, la capacità di comunicazione incorporata di questi processori include DH485, Data Highway Plus (DH+), Remote I/O e DeviceNet.Questi protocolli di comunicazione sono proprietari e richiedono moduli speciali o convertitori e gateway di terze parti per consentire l'integrazione verticaleCon l'Ethernet incorporato, questo processore è pronto per l'integrazione verticale.

The RS232 communication port is a classic communication port ideal for Human Machine Interface (HMI) communication that is typically installed on the same panel where the Programmable Logic Controller (PLC) processor is installed as RS232 has a limited distance coverage.

La grande capacità di memoria del 1747-L552 presenta una capacità IO di 4096 Input e Outputs che consente al processore di controllare più piccoli processi o un singolo grande processo.La criticalità del sistema deve essere considerata per pianificare correttamente quale processo può essere incluso con gli stessi processoriSupporta anche l'implementazione della topologia Remote I/O per consentire l'installazione strategica di moduli I/O. Questo modulo ha una memoria utente massima di 32K parole,con 28K parole per i dati o il programma e 4K parole per i dati degli utentiIl processore ha anche un numero massimo assoluto di I/O a 4096 ciascuno per entrambe le entrate e le uscite.Questo processore supporta fino a cento e sette (107) istruzioni di programmazione e consente l'installazione di fino a tre (3) chassis con un massimo di trenta (30) slotLa corrente di ingresso massima di questo processore è di 1A a 5 Volt DC e 0A a 24 Volt DC. Viene fornito con un tempo di scansione del programma tipico di 0,9 millisecondi/K, tempo di scansione I/O di 0,225 millisecondi,e un bit XIC di esecuzione pari a 0.37 μs. A seconda del carico dell'alimentazione, questo processore ha un tempo di sospensione della scansione del programma di 20 millisecondi a 3 secondi dopo una perdita di potenza.uno spostamento da picco a picco da 5 a 57 HertzQuesto processore ha anche uno shock operativo di 30G e un'umidità relativa non condensante del 5 al 95%.L'intervallo di temperatura di funzionamento di questo processore è da 0 a 60 gradi Celsius e l'intervallo di temperatura di archiviazione è da -40 a 85 gradi Celsius.

Per questo processore sono disponibili LED di stato che consentono di monitorarne lo stato attuale.Il processore 1747-L552 ha un alloggiamento di tipo aperto ed è montato tramite un telaioL'intero processore misura 145 x 35 x 142 millimetri. La connessione Ethernet di questo processore è abilitata BOOTP e supporta fino a 48 connessioni in entrata o in uscita.Le connessioni in uscita possono stabilire una sola connessione per nodo di destinazione. Più istruzioni MSG condivideranno la stessa connessione se utilizzano lo stesso nodo di destinazione. Questo processore ha anche una porta RS-232 e una memoria flash di backup.Ha una batteria al litio che può essere sostituita dall'utente e dura in media due anni.Il processore 1747-L552 è dotato di un condensatore che consente al processore di funzionare per almeno 30 minuti utilizzando la batteria di riserva mentre la batteria stessa è stata scollegata.La batteria deve essere collegata al processore entro 30 minuti per evitare la perdita di dati nella RAM.

Il 1747-L552 è un modulo di controllo per l'hardware modulare SLC 500 di Allen-Bradley.interfacce di comunicazione integrate come le porte RS-232 a 9 pin e le porte di comunicazione EthernetHa una capacità di 4096 I/O discreti e una capacità di I/O remoti di 4096 punti di ingresso e 4096 di uscita.
