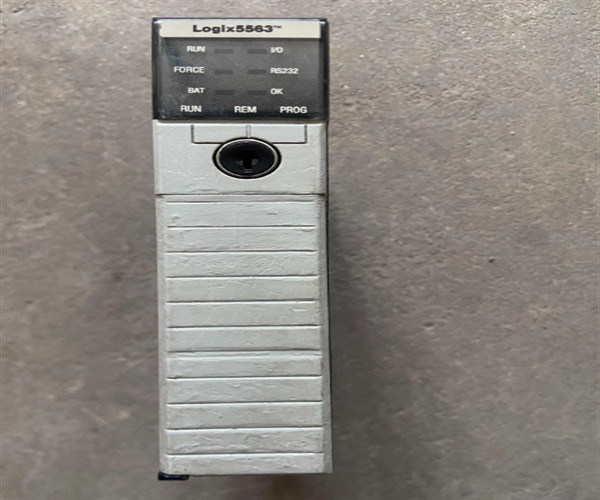

Descrizione di 1756-L63/A

Il 1756-L63 è un controller di automazione programmabile (PAC) di Allen-Bradley.Questo controller è dotato di un'interfaccia di comunicazione seriale RS232 come porta di comunicazione primaria, tuttavia questo controller supporta altri protocolli di comunicazione come EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink e altri protocolli di comunicazione di terze parti mediante l'installazione di adattatori di comunicazione Allen-Bradley e includono moduli partner.

Il 1756-L63 è un controller basato su Chassis.È anche compatibile per l'uso con alimentatori standard e ridondanti come 1756-PA50, 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 o 1756-PA75R, 1756-PB75R, 1756-PSCA2, rispettivamente.Supporta l'implementazione della ridondanza del controller e del movimento integrato utilizzando il sistema di comunicazione seriale in tempo reale (SERCOS), opzioni analogiche tramite input di codificatore, input LDT, input SSI e movimento su rete Ethernet I/P.

Questo controller viene fornito con 8 MB di memoria utente e memoria I/O di 478 KB. Può essere aggiunto con memoria non volatile tramite il 1784-CF128 solo che ha 128 MB di dimensioni di memoria.Questo controller supporta fino a 128,000 Discrete Input and Output e 4000 Analog Input and Output segnali. Utilizza memoria RAM (Random Access Memory) con batterie con numeri di batteria 1756-BA1, 1756-BATM,1756-BATA per controller della serie A e 1756-BA2 per controller della serie B.

Il controller 1756-L63 ha una porta di comunicazione seriale RS-132 integrata.Data Highway Plus, e reti di processi e dispositivi di terze parti. I moduli di comunicazione a porta seriale supportati da questo controller sono il Modbus via logica, DH-485, modem radio DF1, ASCII,e i moduli full/half-duplex DF1. La tensione di isolamento continuo del controller 1756-L63 è di 30 Volt e ha un tipo di isolamento di base.Ha una dissipazione di potenza di 3.5 W e una dissipazione termica di 11,9 BTU/ora. Il suo consumo di corrente a 5,1 Volts DC è di 1200 mA e il suo consumo di corrente a 24 Volts DC è di 14 mA. Ha una vibrazione di 2 g a 10 a 500 Hertz.Il regolatore 1756-L63 ha uno shock di funzionamento di 30 g e uno shock non di funzionamento di 50 gHa anche una gamma di temperatura operativa da 0 a 60 gradi Celsius e una gamma di temperatura non operativa da -40 a 85 gradi Celsius.Ha anche una temperatura massima dell'aria circostante di 60 gradi Celsius.

L'Allen-Bradley 1756-L63 è un controller di automazione programmabile (PAC) 5560 ControlLogix.Dispone di 1 porta seriale RS232 e supporta l'interfaccia fino a 128,000 I/O discreti e 4000 I/O analoghi.
