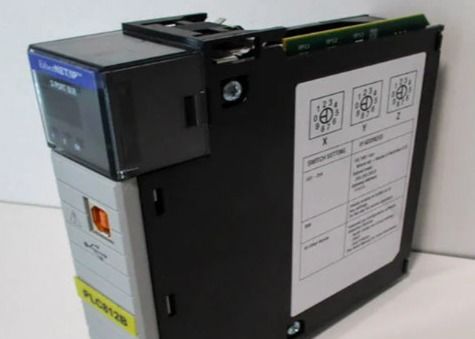

Descrizione del 1756-EN3TR

L'Allen-Bradley 1756-EN3TR è un modulo ponte di comunicazione che fa parte della serie di moduli Allen-Bradley ControlLogix a 2 porte.Due porte RJ-45 da 10 a 100 Mbps con switch incorporati sono incluse in questo moduloIl controller supporta fino a 128 assi di movimento CIP (circuito di posizione) e fino a 255 assi totali, fino a 128 connessioni TCP/IP e 256 connessioni Logix.Le caratteristiche particolari dell'Allen-Bradley 1756-EN3TR includono la tecnologia degli interruttori incorporati, velocità di comunicazione da 10 a 100 Mbps, 128 assi di movimento CIP, 128 connessioni TCP/IP e 256 connessioni Logix.Il consumo massimo di energia del 1756-EN3TR è di 5.1W e la dissipazione di energia è di 5.1W. Viene fornito con una porta USB.La tensione di isolamento del 1756-EN3TR è di 30 volt continua con un involucro aperto e la sua temperatura di funzionamento è di 32-140 ° FHa una corrente nominale di 1,2 Amps, una dissipazione termica di 21,28 BTU all'ora e una dissipazione di potenza di 6,2 Watt.1 Watt con una corrente di 3 milliamperi e 24 V di corrente continua e 1 ampere a 5 V di corrente continuaIl modulo 1756-EN3TR supporta la connettività EtherNet/IP e le topologie lineari, stellari e a livello di dispositivo (DLR).EtherNet/IP è un protocollo standard di rete industriale aperto che supporta lo scambio di messaggi I/O in tempo realeLa rete EtherNet/IP utilizza sia i chip di comunicazione Ethernet che i supporti fisici per la comunicazione.

Il 1756-EN3TR è un modulo di comunicazione Ethernet che fa parte della piattaforma ControlLogix Programmable Automation Controller (PAC).Questo è un modulo opzionale che viene installato su qualsiasi telaio ControlLogix, che si tratti di una stazione di I/O locale o distribuitaQuesto modulo funziona specificamente come modulo di ponte Ethernet, collegando processori compatibili con Ethernet, stazioni remote di I/O, interfaccia uomo/macchina (HMI),Sistema di controllo di vigilanza e acquisizione dei dati (SCADA) a una rete comune per l'attuazione di scambi di dati ad alta velocità.

Le caratteristiche 1756-EN3TR supportano la topologia lineare e DLR (Device Level Ring),Lineare è la connessione di rete minima e più semplice in cui una singola esecuzione di supporti fisici Cat5 o Cat6 viene utilizzata per implementare la rete EthernetNon offre un certo grado di ridondanza, mentre il Device Level Ring (DLR) offre un'elevata disponibilità e ridondanza.

Le caratteristiche 1756-EN3TR supportano fino a 128 connessioni TCP, 256 connessioni CIP (Common Industrial Protocol) e 128 messaggi non connessi Backplane e 128 Ethernet CIP.Queste connessioni possono essere effettuate attraverso le due (2) interfacce Ethernet RJ45 integrate installate sul moduloQuesto modulo supporta una velocità di trasmissione di 10/100 Mbps e copre una distanza massima di 100 metri che può essere estesa con l'installazione di un switch Ethernet o di un convertitore di fibre multimediali.

Il 1756-EN3TR è alimentato da un backplane con un consumo di corrente di 1 Ampere @ 5.1 Volts DC e 3 milliamper @ 24 Volts DC con una dissipazione di potenza di 5,1 Watt e una dissipazione termica di 17.4 unità termiche britanniche (BTU) all'ora.

Il 1756-EN3TR è un modulo di comunicazione ControlLogix di Allen-Bradley.Ha due (2) interfacce Ethernet RJ45 che supportano una velocità di trasmissione di 10/100 Mbps e una (1) porta di comunicazione USB che supporta una velocità di trasmissione di 12 Mbps. Questo modulo supporta la topologia DLR (Device Level Ring) e lineare e può essere installato su un telaio ControlLogix locale o remoto.
