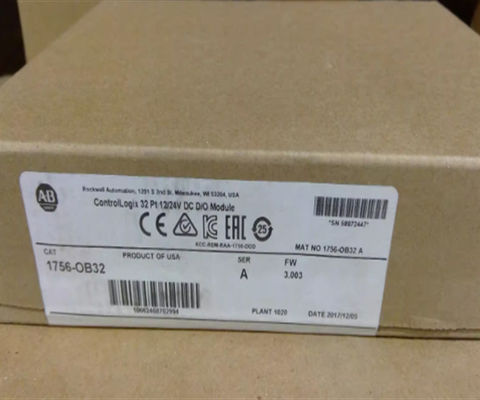

Descrizione del 1756-OB32

Il 1756-OB32 è un modulo di uscita discreto Allen-Bradley ad alta densità 24VDC. Questo modulo viene utilizzato per azionare dispositivi di uscita collegati a ciascun canale di questo modulo.I dispositivi di uscita possono includere luci pilota, relè, contattori, annunciatori, solenoidi, buzzer, sirene, clacson e altri dispositivi di comando.

Questo modulo di uscita è ideale per l'uso in sistemi in cui esiste un gran numero di uscite con spazio limitato per l'installazione di telaio ControlLogix più grande o di espansione.Occupa uno slot singolo e supporta l'installazione nel telaio locale o remoto. Questo modulo è compatibile per l'uso con qualsiasi processore ControlLogix, comprese le versioni più recenti di ControlLogix.

Questo 1756-OB32 è dotato di 32 indicatori a LED che servono a monitorare l'attivazione del canale.Questi indicatori del pannello frontale sono importanti strumento di risoluzione dei problemi visivi in quanto possono essere utilizzati per confermare il comando del controller al carico collegato. Ogni canale ha parametri configurabili individuali e supporta l'uscita forzata. Questo modulo supporta solo la configurazione di sourcing.

Un blocco terminale rimovibile (RTB) è necessario per l'uso con questo modulo.RTB sono utilizzati per fornire una connessione modulare ai dispositivi di uscita. Durante la sostituzione del modulo, l'intero RTB viene rimosso dallo slot di installazione e trasferito nel modulo di sostituzione.

Il fusibile raccomandato per questo modulo è il 5x20mm 800 mA fornito dal Littelfuse p/n SP001.1003 o dallo Schurter p/n 216.800. Per le connessioni di uscita del cablaggio è necessario un blocco terminale rimovibile (RTB).Ricorda di installare e mettere a terra il telaio e l'alimentazione prima di installare il modulo con il RTB. Il modulo ha anche indicatori di luce di stato che mostrano lo stato del modulo e lo stato individuale di I / O. I formati di comunicazione che funzionano con il modulo 1756-OB32 sono dati di uscita pianificati,dati di uscita, ottimizzazione del rack, ottimizzazione del rack per l'ascolto esclusivo e dati di uscita per l'ascolto esclusivo.È possibile scegliere le seguenti opzioni per entrambiIl modulo 1756-OB32 ha una categoria di tensione di 12/24V DC e una gamma di tensione di funzionamento da 10 a 31,2V DC.Il suo prelievo attuale è di 5.1V DC è di 300 mA e a 24V ha un consumo di corrente di 2 mA. Ha anche una potenza totale di 1,58W, una corrente di perdita massima fuori stato per punto di 0,5 mA per punto,e una caduta massima di tensione in stato di funzionamento di 200 mV di corrente continua a 0.5 A. La sua corrente di sovratensione massima per punto è di 1 A per 10 ms per punto, ripetibile ogni 2 s a 60 gradi Celsius, e la sua corrente di carico minima è di 3 mA per punto.La corrente massima per punto a 50 gradi Celsius è 0..5A e 0.35A a 60 gradi Celsius, mentre la corrente massima per modulo è 16 A a 50 gradi Celsius e 10 A a 60 gradi Celsius.Il tempo di ritardo di uscita del modulo 1756-OB32 da spegnimento a accensione è di 60 - e 1 ms max, mentre da on a off, è di 200 ms nominale e 1 ms max.Ha un intervallo di temperatura operativa da 0 a 60 gradi Celsius e un intervallo di temperatura non operativa da -40 a 85 gradi Celsius.

Il 1756-OB32 è un modulo di uscita ControlLogix Discrete che opera a una categoria di tensione di 12 / 24VDC. Questo modulo ha 32 canali con due gruppi di otto canali ciascuno.Questo modulo è installato direttamente su un telaio locale o remoto 1756.
