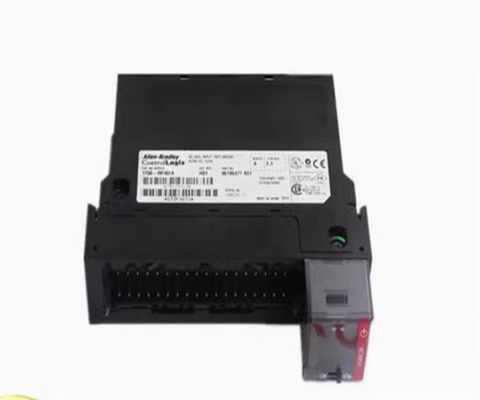

Descrizione del 1756-OA16I

L'Allen-Bradley 1756-OA16I è un modulo di uscita discreto a sedici (16) canali della famiglia di prodotti ControlLogix.Questo modulo fornisce un intervallo di tensione di uscita di 75-265VAC con frequenza di 47-63 Hz mentre la tensione nominale di uscita è di 120 / 240VAC e frequenza di 50/60 Hz.

L'Allen-Bradley 1756-OA16I richiede l'uso di un blocco terminale rimovibile (RTB) per fornire connessioni di cablaggio ai carichi elettrici collegati a ciascuno dei canali di uscita del modulo.I blocchi terminali compatibili sono 1756-TBCH e 1756-TBS6HCiascun canale di questo modulo ha un tempo di ritardo di uscita di 9,3 ms @ 60 Hz e 11 ms @ 50 Hz, sia per la transizione Off to On che per 9,3 ms @ 60 Hz e 11 ms @ 50 Hz per la transizione On to Off.Questo modulo ha un consumo di corrente di 300 mA a 5.1 VDC e 2,5 mA a 24 VDC, mentre il fabbisogno di potenza totale del backplane è di 1,59 Watt.

Il 1756-OA16I è un modulo a singolo slot che viene montato su qualsiasi telaio del 1756.Questo modulo può anche essere installato nel rack locale, lungo i controller ControlLogix o a un rack di I/O remoto con un adattatore di comunicazione 1756.

Il 1756-OA16I supporta la configurazione della modalità di guasto per punto.Permette anche la configurazione dello stato di uscita durante il programma con modalità configurabile sono le impostazioni Hold ultimo statoQuesto modulo non è dotato di fusione interna, tuttavia, è presente una tensione di isolamento per questo modulo con potenza nominale di 250 V (continua), tipo di isolamento di base,uscite verso il piano posteriore, e output-to-output.

La sua tensione di funzionamento varia tra 74 e 265 V CA a 47-63 Hz e presenta un tempo di ritardo del segnale di uscita di 9,3 ms a 60 Hz e di 11 ms a 50 Hz sia per ON che per OFF e OFF che per ON.Il 1756-OA16I ha una corrente di assunzione di 300mA a 5.1V e 2.5A a 24V e una potenza totale di 1,59W. Ha una dissipazione termica di 18,76 BTU/h e dissipa 5,5W a 60 °C (140 °F).Il 1756-OA16I ha una corrente di fuga di 3mA per punto e nello stato ON, ha una tensione di caduta massima di 1,5V a 2A e 6V a corrente di carico < 50mA.La corrente massima su ciascun punto di uscita è 2A a 30 °C e 1A a 60 °C e la corrente aggregata sul modulo di uscita è 5A a 30 °C e 4A a 60 °C.Il 1756-OA16I ha una corrente di 20 A per 43 ms per punto di uscita, ripetibile ogni 2 s a 60 °C, e il carico di corrente più basso sostenuto su ciascun punto è di 10 mA.Ha un tempo di programmazione del segnale di uscita di 16.7s, e ha una tensione di isolamento di 250V, utilizzando isolamento di base testato a 1350V AC per 2s tra le uscite backplane e output-output.Ha uno slot di larghezza singola e il suo RTB di tastiera è definito dall'utenteIl 1756-OA16I ha un involucro aperto e ha il codice di temperatura T4A.La sua temperatura di funzionamento varia da 0 a 60 °C a un'umidità non condensante pari al 5-95% e ha uno shock operativo massimo di 30 G.

L'Allen-Bradley 1756-OA16I è un modulo di uscita AC discreto ControlLogix 1756. Questo modulo dispone di sedici (16) canali di uscita AC isolati individualmente in ogni canale.Fornisce una tensione nominale di uscita di 120 VAC / 240 VAC nell' intervallo di tensione di 74-265 VAC, 47-63 Hz. Ha una corrente di uscita continua per punto di 2 A @ 30 ° C (86 ° F) lineare e 1 A @ 60 ° C (140 ° F).

Il 1756-OA16I di Allen-Bradley è un modulo di uscita AC isolato ControlLogix.L'intervallo di tensione di funzionamento per il 1756-OA16I è da 74 a 265 Volt AC e ha un punto di corrente di uscita massimo di 2 Amp a 30 gradi Celsius e anche un valore di 1 Amp a 60 gradi CelsiusIl modulo di corrente di uscita massima per il 1756-OA16I è di 5 Amps a 30 gradi Celsius e 4 Amps a 60 gradi Celsius.5 watt a 60 gradi Celsius e una corrente di 300 mA a 5 voltIl modulo supporta anche 2 blocchi terminali rimovibili che includono il 1756-TBCH e anche il 1756-TBS6H.Ha una tensione di isolamento di 50 Volt continua e può essere posizionato su qualsiasi slot sul telaioIl 1756-OA16I è dotato di una varietà di tensioni e ha da 8 a 32 punti per modulo.

Esistono due opzioni quando si tratta dei tipi di moduli 1756-OA16I: quelli isolati e quelli non isolati.Il 1756-OA16I dispone anche di stati di guasto di uscita a livello di punto e di comunicazione ottimizzata con collegamento diretto o rackIl modulo offre anche diagnosi sul campo su moduli selezionati.La temperatura massima di funzionamento per il 1756-OA16I è di 60 gradi Celsius e la temperatura minima di funzionamento è di 0 gradi CelsiusLa temperatura massima di conservazione è di 85°C mentre la temperatura minima di conservazione è di -40°C. L'umidità relativa è massima del 95%, non condensabile.
