Descrizione del 1756-CN2R

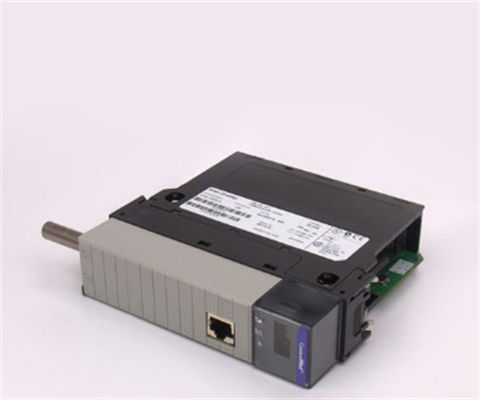

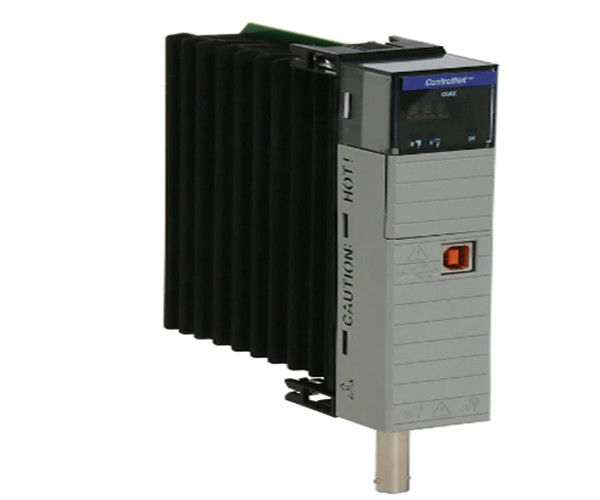

L'Allen-Bradley 1756-CN2R è un modulo di comunicazione ControlLogix che fa parte della piattaforma di controllo Logix.Questo modulo è utilizzato principalmente per stabilire la connettività nella topologia di rete ControlNet ridondante in quanto presenta due (2) porte BNC ControlNetQuesto modulo occupa una sola parte del telaio e può essere installato in qualsiasi slot disponibile di telaio standard come 1756-A4, 1756-A7, 1756-A10, 1756-A13,1756-A17 e utilizzato con l'alimentazione ControlLogix standard, in particolare 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B e alimentatori ridondanti come 1756-PA75R, 1756-PB75R, 1756-PSCA2.La rete ControlNet è una rete di comunicazione multi-nodo che utilizza una linea troncale di cavo coassiale con nodi che si collegano alla linea troncale utilizzando cavi dropQuesto modulo in particolare utilizza il cavo coassiale RG6 quad-scudo 1786-RG6 per la connessione alla rete.,il 1756-CN2R è dotato anche di una porta USB che supporta una velocità di trasmissione di 12 Mbps a piena velocità. Non può essere utilizzato per scopi di comunicazione dati. This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersPuò anche essere utilizzato per comunicare con dispositivi di interfaccia uomo-macchina (HMI) e sistemi di controllo e acquisizione dati (SCADA).Supporta fino a 128 connessioni Logix e un massimo di 131 connessioni di comunicazione.

The 1756-CN2R ControlNet Connections per Communication Module by Allen-Bradley is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functionsIl 1756-CN2R ha un tipo di configurazione ridondante e comunica ad una velocità di 5 Mbps su un massimo di 99 nodi.Ha una corrente di assunzione di 1300 mA a 5.1V di corrente continua e uno di 3mA a 24V di corrente continua e dissipa 6,6W di calore a 22,5 BTU/h. Ha una tensione di isolamento di 30V di corrente continua con isolamento di base testato a 500V per un minuto tra ControlNet e il sistema.Il 1756-CN2R ha doppio ControlNet BNC, un ControlNet RJ45 e una singola porta USB 1.1 per la connessione e la comunicazione con altri dispositivi.Viene fornito in tipo di involucro aperto e è indicato con il codice di temperatura T4 IEC e con il codice T4A North American TemperatureLa temperatura di funzionamento 1756-CN2R varia tra 0 e 60°C (32 e 140°F) a un'umidità relativa non condensante del 5-95%.e ha una frequenza di scossa operativa di 30G e una vibrazione massima di 2G a 10-500Hz.

L'Allen-Bradley 1756-CN2R è un modulo di comunicazione della piattaforma di controllo ControlLogix.Questo modulo dispone di due (2) porte ControlNet BNC che supportano velocità di trasmissione di 5 Mbps e una (1) porta di comunicazione USB che supporta velocità di dati di 12 Mbps. Questo modulo ControlNet supporta la topologia ControlNet ridondante.
